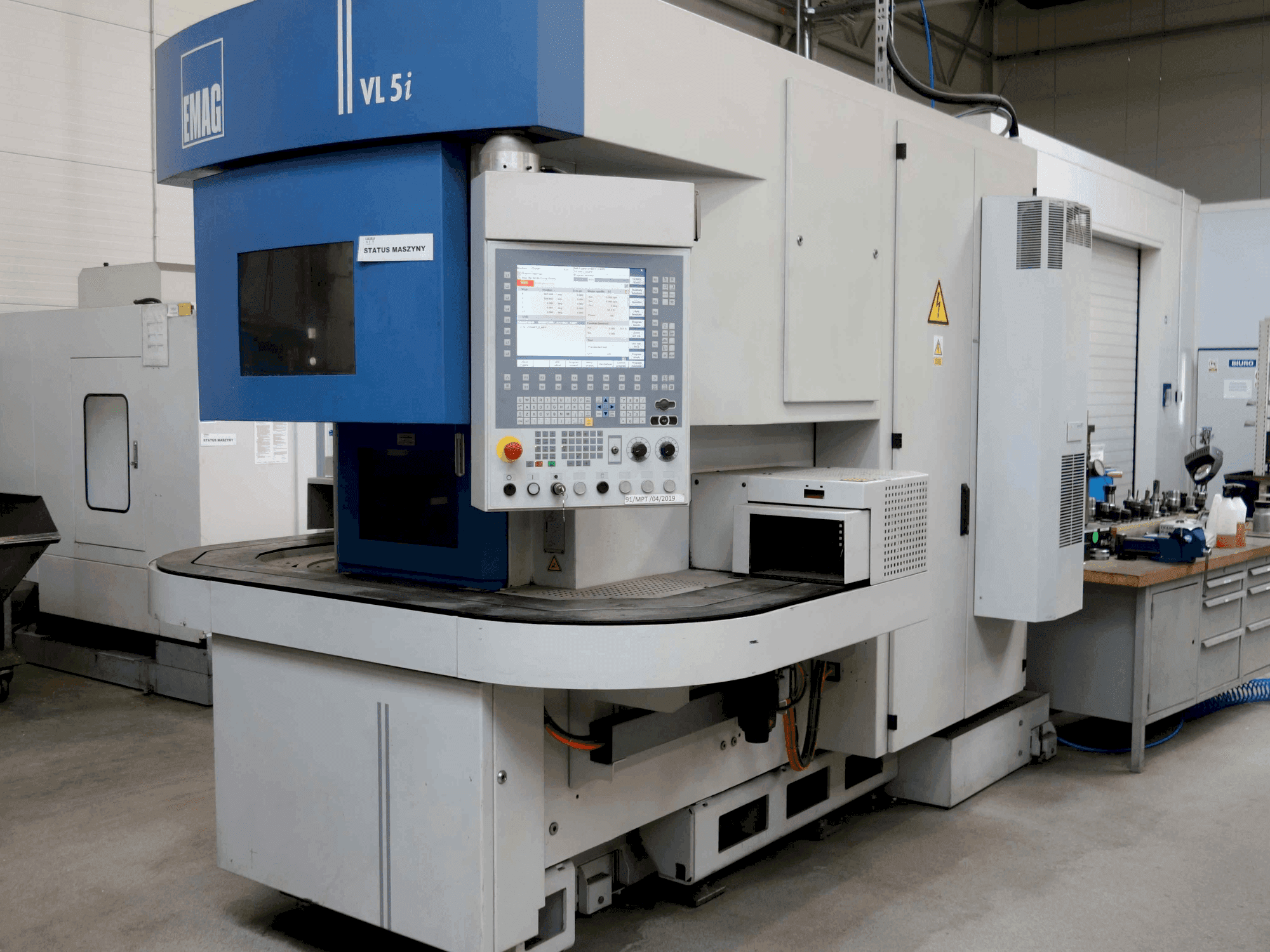

Ovaj vertikalni tokarski stroj EMAG EMAG VL5 i DSL proizveden je 2014. godine. Ima snažan glavni pogon vretena od 18 kW i raspon brzina od 0-4500 o/min. Opremljen je upravljačkim sustavom Siemens SINUMERIK 840Dsl i robusnom EMAG prirubničkom glavom s 12 položaja, osigurava precizan i učinkovit rad. Idealan je za rukovanje obradcima do 6 kg sa specijaliziranom hidrauličnom steznom glavom. Za više informacija o ovom vertikalnom tokarskom stroju, obratite nam se.
Pregled
- brand: EMAG
- godina: 2014.
- MODEL: EMAG VL5 i DSL
- namjena: Tokarenje
- Lokacija: Poljska
- vrsta stroja: Stroj za okomito tokarenje
- brand upravljačke jedinice: SIEMENS
Tehničke informacije - EMAG EMAG VL5 i DSL
Kontrolna jedinica
- Marka kontrole: SIEMENS
- Model kontrole: SINUMERIK 840Dsl
Dimenzije
- Dubina stroja: 3900 mm
- Visina stroja: 3200 mm
- Duljina stroja: 3120 mm
- Težina stroja: 7500 kg
Pokret
- Broj osi: 2
- Putovanje osi X: 745 mm
- Putovanje osi Z: 300 mm
Tehničke specifikacije
- Pogonjeni alati: Da
- Maksimalni promjer obratka: 220 mm
- Maksimalna visina obratka: 175 mm
- Snaga vretena: 18 kW
- Brzina vretena: 4500 RPM
- Hlađenje kroz vreteno: Da
Dodatne informacije
- Maks. promjer stezne glave: 250 mm
- Maks. promjer zamaha: 270 mm
- Zatvoreni standardni kapacitet automatizacije: 16 (80...220 mm) / 10 kg; 22 (30...160 mm) / 8 kg; 37 (30...85 mm) / 4,5 kg
- Maks. dopušteno ukupno opterećenje automatizacije: 175 kg
- Duljina lanca: 224 inča
- Broj karika lanca: 224
- Razmak lanca: 1 inč (25,4 mm)
- Vrijeme učitavanja: 2-4 s
- Prirubnica vretena (DIN 55026): Veličina 6
- Promjer ležaja prednjeg vretena: 110 mm
- Snaga glavnog pogonskog AC asinkronog motora (100/40% ED): 18 / 27 kW
- Okretni moment glavnog pogona (100/40% ED): 200 / 300 Nm
- Brzina u zavoju: 850 o/min
- Brza brzina kretanja X: 60 m/min
- Brzi hod Z: 30 m/min
- Sila pomicanja X i Z: 10 kN
- Promjer kugličnog vijka X / Z: 40 mm
- Nosač alata: revolver s 12 položaja, cilindrični prihvat DIN 69880 (VDI 40)
- Promjer drške alata: 40 mm
- Maks. duljina alata s držačem: 190 mm
- Maks. krug interferencije alata: 760 mm
- Maks. brzina pogonjenih alata: 6000 o/min
- Brzina vrtnje pogonjenih alata: 3000 o/min
- Pogonjeni alati Maks. snaga: 8,5 kW
- Maks. okretni moment pogonjenih alata (10/40/100% ED): 40 / 24 / 15 Nm
- Napajanje strujom / Vrsta struje: 3 ~
- Frekvencija: 50 Hz
- Radni napon: 400 V
- Opći upravljački napon (DC): 24 V
- Napon upravljanja ventilom / AC: 24 V (DC) / 230 V (AC)
- Priključak svjetla: 24 V
- Priključna snaga: 36 kW
- Nazivna struja: 64 A
- Osigurač napajanja: 80 A
- Standard električne izvedbe: VDE 0113
- Duljina s transporterom za strugotine: 4185 mm
Dodatna oprema, nije uključena
Kapacitet spremnika rashladne tekućine: 360 litara
Prednosti stroja
Tehničke prednosti stroja
Visoka radna točnost, velike brzine pomicanja, visoka maksimalna brzina pogonjenih alata
Stroj iz rada u jednoj smjeni
Maksimalna sobna temperatura: do 30°C
Maksimalna vlažnost: 50%
Razina zvučnog tlaka: 78 db(a)
Dodatne informacije
Stroj je još uvijek pod naponom
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
