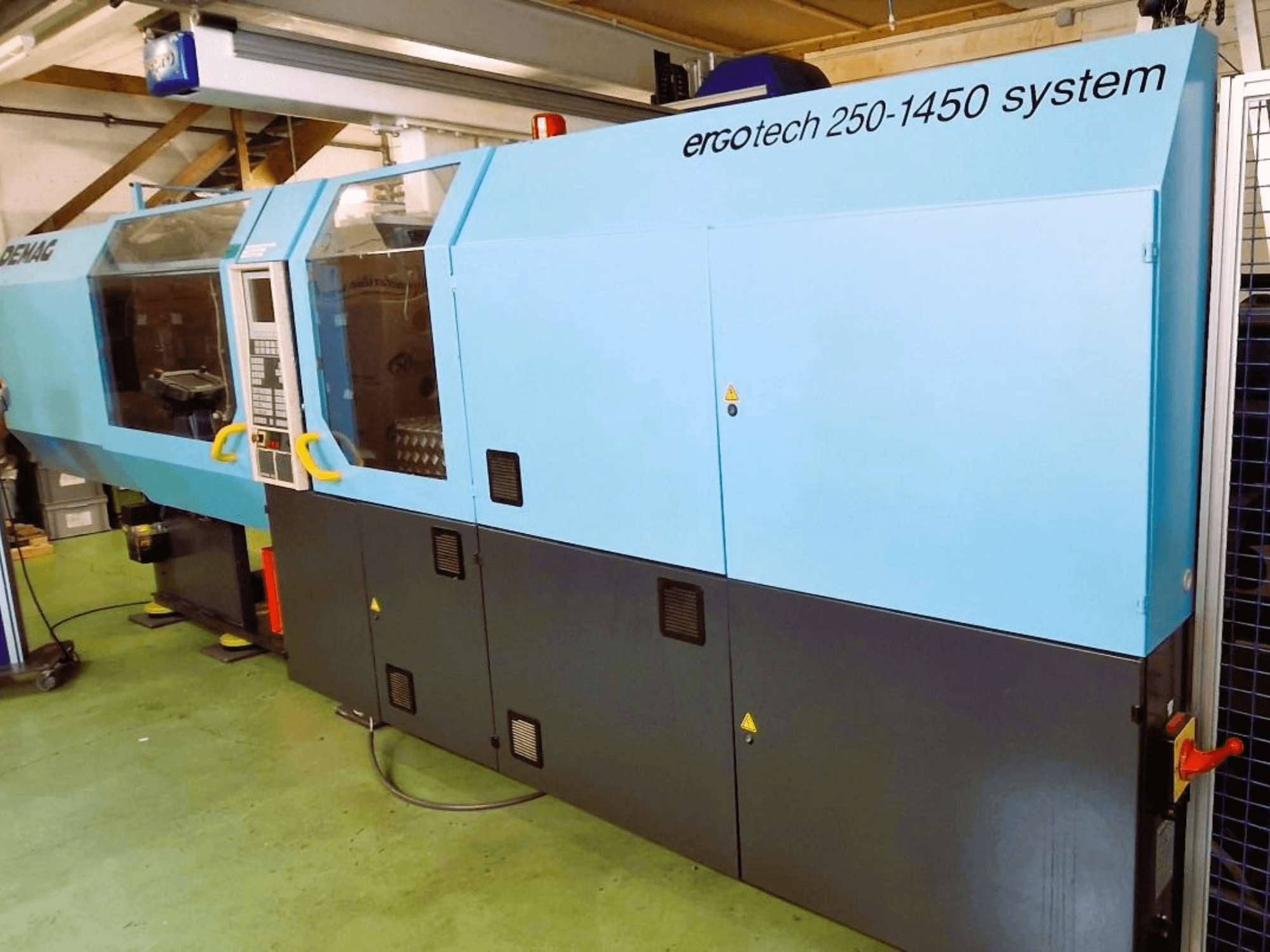

DEMAG - Ergotech System 250 - 1450CH-INJ-DEM-1995-00001

• Stezna jedinica:

  • Stezna sila: 2500 kN (sila držanja 2750 kN)

  • Maks. hod otvaranja: 675 mm

  • Visina alata/kalupa: 330–710 mm

  • Razmak između spojnih letvi: 630 × 630 mm

  • Maks. razmak steznih ploča alata: 950 × 950 mm

  • Maks. težina kalupa: 3300 kg

  • Hod izbacivača: 200 mm

  • Sila izbacivanja: 80 kN (sila uvlačenja 35 kN)

  • 5-točkovna dvostruka preklopna poluga, kompaktna; preklopne poluge podmazane uljem s optimiziranim impulsima

  • Nosač za pomičnu ploču; ploče za montažu kalupa podesive po visini

  • Indukcijski kaljene spone (4-struke), gornji stupovi se mogu proširiti

  • 3 brzine otvaranja/zatvaranja kalupa; sila stezanja podesiva na IBED-u

  • Hidraulički izbacivač kalupa; sustav za mjerenje položaja kalupnih ploča

  • Automatsko isključivanje hlađenja kalupa u slučaju kvara

• Jedinica za ubrizgavanje:

  • Jedinica za ubrizgavanje: 1450

  • Promjeri vijaka: 50 / 60 / 70 mm (trenutno opremljeni: 70 mm)

  • Omjer L/D: 20:1 (svi vijčani cilindri)

  • Maks. hod doziranja: 270 mm

  • Aktivni sustav uvlačenja vijka; hidrauličko uvlačenje vijka nakon zadržavanja tlaka ili plastificiranja

  • Odvojeno grijane zone cilindra; 5 samooptimizirajućih krugova regulacije temperature (cilindar i mlaznica)

  • Regulacija brzine putem 10 potpornih točaka (poligonski profil)

  • Regulacija brzine vijka putem 6 stupnjeva

  • Kontrola tlaka držanja: 10 stupnjeva (poligonski profil)

  • Ubrizgavanje putem sustava za mjerenje pomicanja (brzo/puzanje)

  • Podesivi povratni tlak; praćenje jastuka tijekom držanja tlaka

  • 2 3-brzinski sustav za brizganje; dvostupanjska brzina izbacivanja

• Mlaznica:

  • Maks. hod mlaznice: 440 mm

  • Dubina uranjanja mlaznice: 40 mm

  • Kontaktna sila mlaznice: 110 kN

• Performanse/podaci:

  • Maks. težina dijela (PS): 927 g

  • Kapacitet spremnika za punjenje: 110 L

  • Kapacitet spremnika za ulje: 700 L

  • Pumpna jedinica: 37 / 45 kW

  • Električni priključak: 380 V / 50 Hz

• Kontrole i HMI:

  • Potpuno kontrolirani stroj za brizganje plastike; modularni dizajn

  • Energetski štedljiva DFE hidraulična upravljačka pumpa

  • Sustav za zamjenu cilindara s automatskom pretvorbom podataka

  • Ugrađena funkcija rampe za otvaranje/zatvaranje kalupa

  • Operaterski terminal IBED s 10" LCD-om i 3,5" disketnom jedinicom

  • Unos zadane vrijednosti u barima, cm³, mm/s ili %

  • Grafička podrška za profile ubrizgavanja

  • Prikupljanje PDE procesnih podataka (20 parametara + 100 cikličkih grafova); upravljanje procesom

  • Dijagnostika pogrešaka običnog teksta

  • Prijenos procesnih podataka na druge ERGOtech strojeve

  • Program uključivanja/isključivanja s izbacivanjem prskanja

  • Pomoćna funkcija s disketom

• Sučelja i veze:

  • EOAT/periferna sabirnica za spajanje uređaja

  • V24 sučelje za pisač; program za pisač + kopija

  • Sučelje za rukovanje VDMA 24465 (32-pinski)

  • Sučelje za zaštitu alata (brava izbacivača)

  • Priključak alata DIN standard

  • Kombinacija utičnica:

    • 2× 220 V / 2× 380 V + automatsko isključivanje

    • 2× 220 V + 1× 380 V utičnica (SO)

  • Pneumatski ventili (3/2) za ploču za montažu alata

  • Regulacija rashladne vode: 8-smjerna (proširiva na 12-smjerna)

  • Vizualni indikator kvara (trepćuće svjetlo)

• Završna obrada boje:

  • Donji dio antracit; gornji dio plava/zelena/svijetlosiva

Dodatna oprema

• Sepro robot (rukovanje)

  • Horizontalni poprečni hod X: ukupno 3000 mm (X1 = 2580 mm / X2 = 420 mm)

  • Pogon: servo motor

  • Maks. brzina kretanja: 4000 mm/s

  • Izlazna strana: stražnja strana stroja

  • Visina fiksne baze cca.: 480 mm

• Spremnik za materijal

• Regulator temperature s grafičkim snimanjem

• Upravljačka jedinica rashladne vode: 8-smjerna, proširiva na 12-smjerna

• Otporno pričvršćivanje stroja (noge za prigušivanje vibracija)
