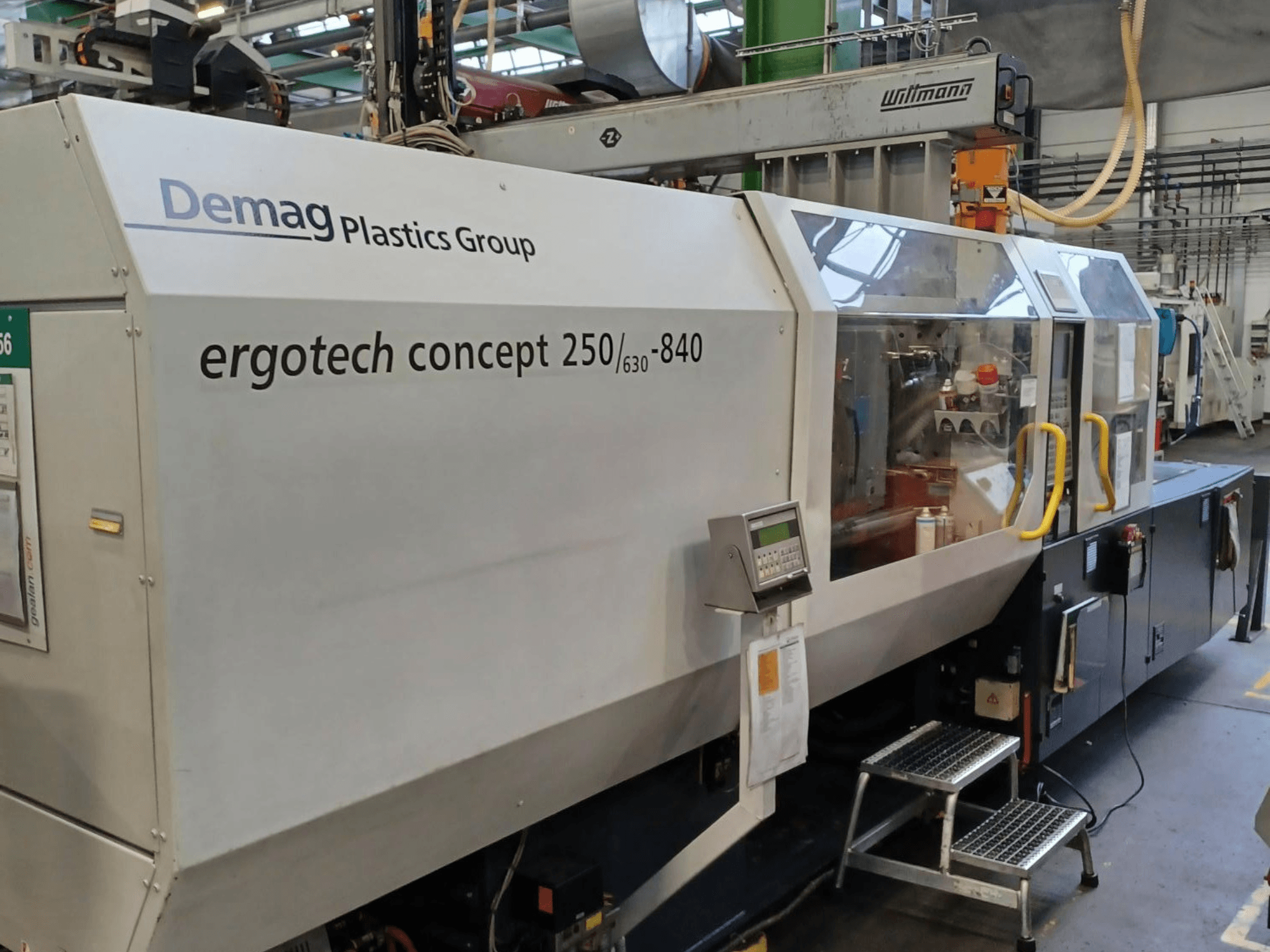

DEMAG - ET250/630-840 ConceptDE-INJ-DEM-2004-00003

• Sila zaključavanja: 2750 kN

• Razmak veznih šipki (V x Š): 630 x 630 mm

• Dimenzije ploče (V x Š): 950 x 950 mm

• Visina kalupa: 330–830 mm

• Hod otvaranja: 675 mm

• Maks. dnevno svjetlo (udaljenost između ploča): 1505 mm

• Nosivost kalupa: fiksna strana 1100 kg, pokretna strana 2200 kg (ukupno 3300 kg)

• Izbacivač:

  • Hod: 200 mm

  • Sila: 80 kN

  • Promjer prstena za centriranje: 200 mm

  • Pneumatski izbacivač: da

• Jezgrene vučne sile: 2 na pomičnoj strani (AS)

• Jedinica za ubrizgavanje:

  • Veličina jedinice: 840

  • L/D: 20

  • Volumen ubrizgavanja: 636 cm³

  • Tlak ubrizgavanja: 1351 bar

  • Brzina plastifikacije (PS): 74 g/s

  • Brzina vijka: 326 o/min

  • Radijus mlaznice: 15 mm; provrt mlaznice: 3 mm

  • Maks. hod doziranja: 225 mm

  • Napomena: Druga jedinica za ubrizgavanje navedena je bez podataka → stroj za jednokomponentne strojeve

• Sučelja/kontrole:

  • Sučelje za pisač: da

  • Kontrola procesa/SPC: da

Dodatna oprema

• Robot/rukovanje: Wittmann W633-961 linearni robot

  • Hod: Y (vertikalno) 1600 mm, X 900 mm, Z 2500 mm

• Regulacija vrućeg kanala: 9 zona

• Osjetnik plijesni: Kistlerov sustav tlaka (p=1) / temperature (t=0)

• Upravljanje zapornim ventilom: hidraulično (pneumatsko nije opremljeno)
