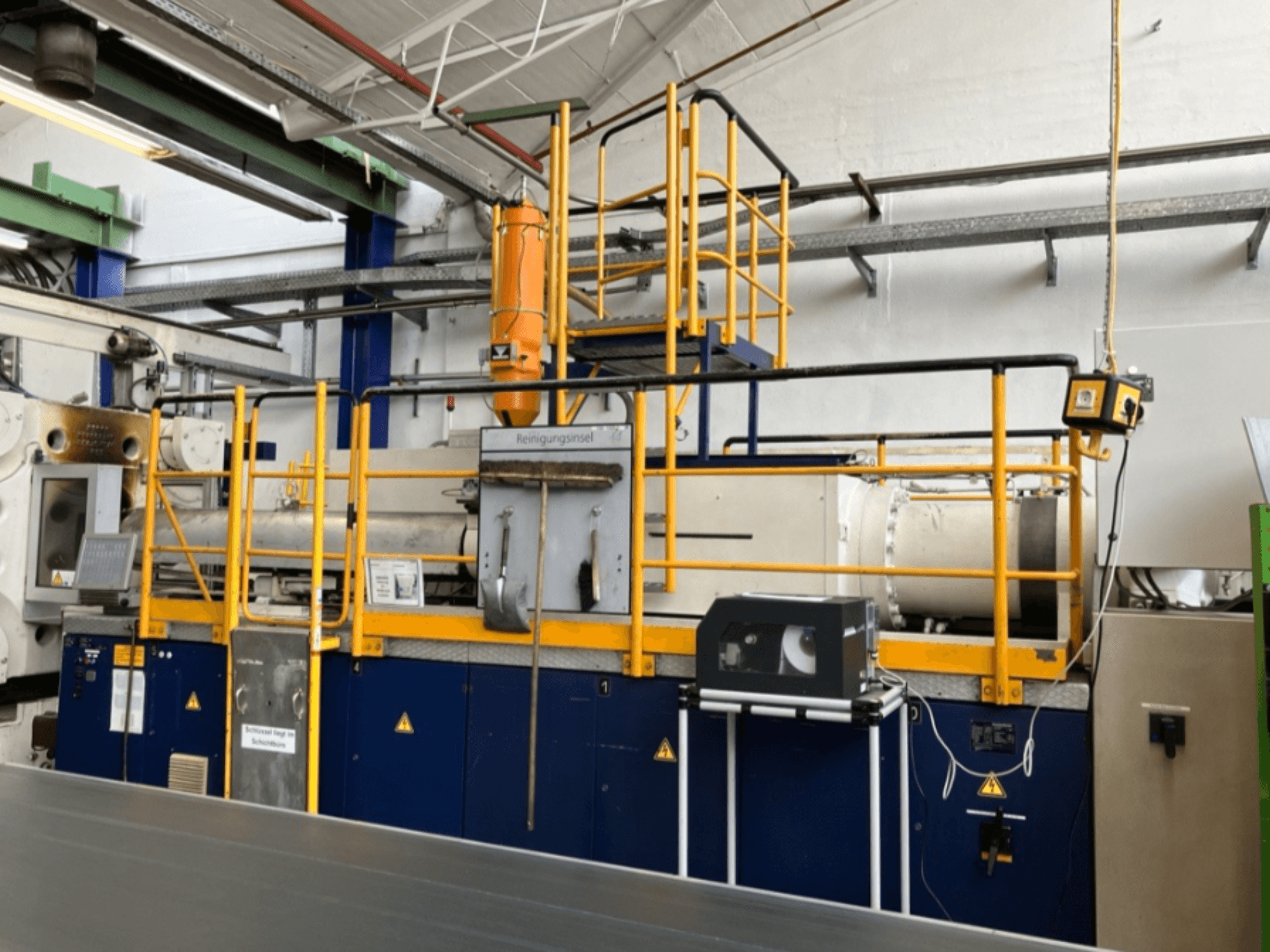

Krauss Maffei - 1000-8000 MDE-INJ-KRA-1997-00005

• Jedinica za ubrizgavanje

  • Brzina vijka: 92 o/min

  • Faze brzine ubrizgavanja:

    • 25% → 23 mm/s

    • 50% → 46 mm/s

    • 75% → 69 mm/s

    • 100% → 92 mm/s

  • Hod mjerenja ubrizgavanja: 200 mm

  • Hod doziranja: cca. 465 mm

  • Ograničenje tlaka ubrizgavanja: 185 bara

• Hidraulički sustav

  • Diferencijalni tlak pumpe: 10 bara

  • Tlačni krugovi:

    • Glavni tlak: 250 bara

    • Tlak ubrizgavanja: 185 bara

    • Hidraulički krug: 150 bara

    • Sekundarni tlak: 120 bara

    • Pomoćni tlak: 50 bara

  • Pad tlaka zatvaranja: cca. 4–6 bara/min

  • Rasponi tlaka proporcionalnog ventila:

    • Minimalno: 50 bara

    • Maksimalno: 150 bara

  • Brzina vretena: 92 o/min

• Sustav grijanja

  • Broj zona grijanja: 9

  • Primjeri snage grijača cilindra: 9100 W, 8200 W, 6200 W, 5200 W, 2400 W, 650 W, 300 W

  • Zabilježeni radni naponi: 230 V, 220 V, 380 V

  • Odstupanje točnosti temperature: cca. −1 K do +2 K

• Podaci relevantni za stanje / održavanje

  • Tolerancija poravnanja stroja: <0,2 mm/m

  • Poravnanje jedinice za ubrizgavanje: uzdužno odstupanje od 0,0 mm

  • Odstupanja stezne jedinice: +0,3 / −0,4 / +0,3

  • Stanje hidrauličkog ulja:

    • ISO klasa čistoće: 16/14/11

    • Sadržaj vode: <0,1%

    • Viskoznost na 40°C: cca. 45 mm²/s

    • Viskoznost na 100°C: cca. 6,6 mm²/s

    • Indeks viskoznosti: cca. 99

    • Razina kontaminacije česticama: niska (laboratorijski izvještaj)

• Status održavanja (dokumentirani rad)

  • Izvršen električni pregled

  • Izvršeno mehaničko održavanje

  • Izvršen pregled hidrauličkih crijeva

  • Izvršena analiza ulja

  • Izvršena mjerenja vibracija

  • Izvršena kalibracija i podešavanje

  • Izvršena je provjera poravnanja stroja

• Sati: 111.569

Dodatna oprema

• Robot: REMAK RE-CNC

  • Sklapanje C-osi: 90°

  • Rotacija osi A: 90°

  • Rotacija osi B: 270°

  • X: 1000 mm

  • Y: 1400 mm

  • Z: 3500 mm
