Citizen - Cincom L20E-2M8SI-TUR-CIT-2016-00001

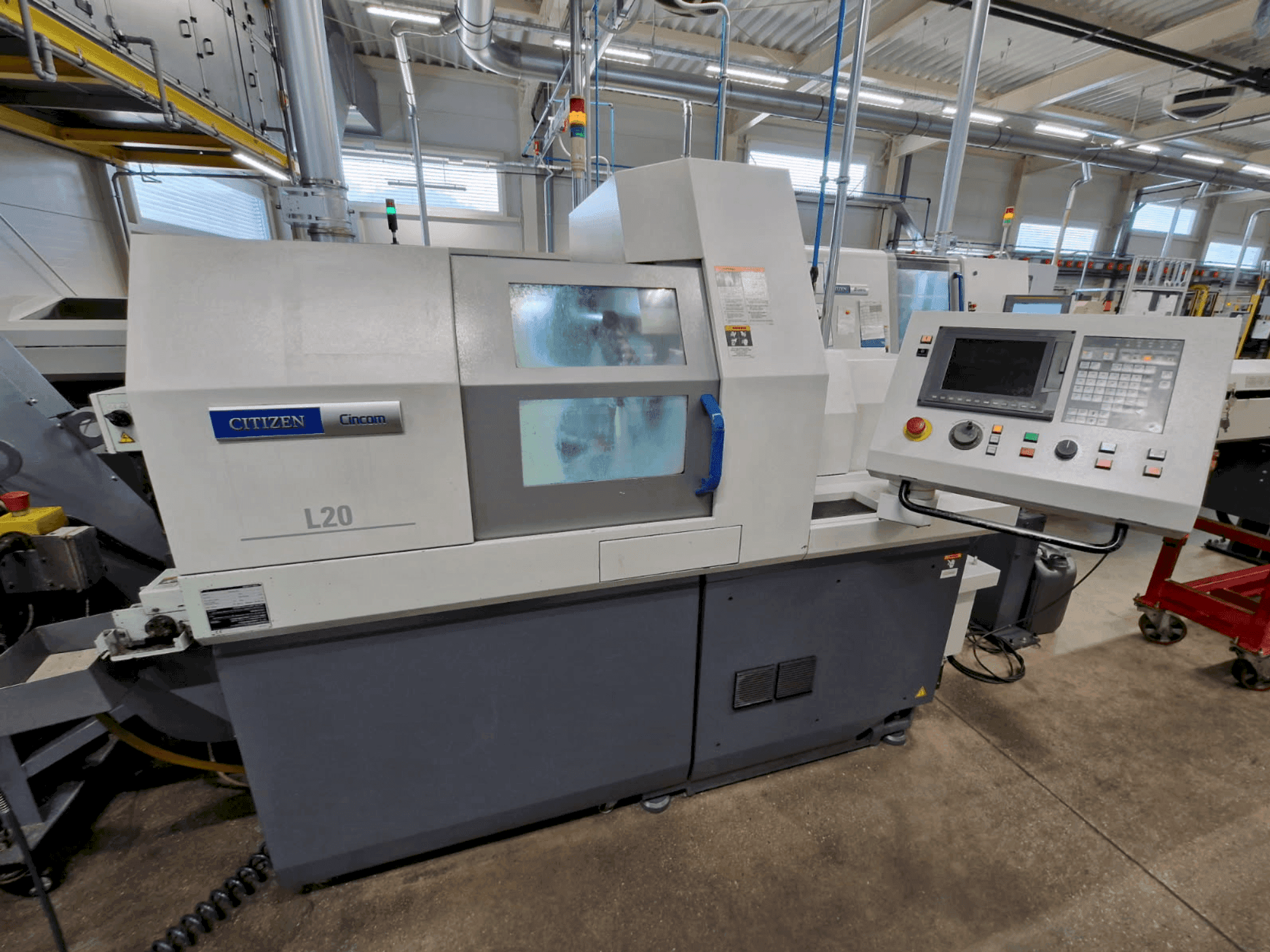

CITIZEN Cincom L20E-2M8 s FMB dodavačem šipki i LNS transporterom strugotine

Stroj je prikladan za učinkovito tokarenje promjera do 20 mm.

Stroj je dizajniran za smještaj do 37 alata za obradu složenih proizvoda.

Set podsklopova alata:

Vertikalni držač s 5 alata

4–7 rotirajućih alata za transverzalnu radijalnu obradu

Alati za bušenje 3–9 za frontalnu obradu

0–4 rotirajućih alata za protuvreteno

4–10 alata za bušenje za protuvreteno

Osnovna konfiguracija

Osnovni krevet: blokovsko lijevanje s jakim linearnim vodilicama (termička i vibracijska stabilnost)

Glavno vreteno: 10.000 okretaja u minuti, C-os, Ø prolaza 26 mm (maks. šipka Ø 20 mm)

W1: vertikalni držač s 5 alata (12 × 12 × 130 mm)

3× GSC1310 radijalni rotirajući alati ER16 (1 kW, 7.500 o/min)

GSE3210 rotirajuća jedinica podesiva 0°/90° za glodalicu (3× GSC1310 ER16)

U124B blok za bušenje (2+1) za duboke rupe

Protuvreteno: 8.000 o/min, opcionalna C-os, snaga 0,75/1,5 kW

U153B pogonjena alatna jedinica za protuvreteno (0,75 kW) + 4× SAU819 adaptera Ø19,05

Kontroler: Mitsubishi Meldas 700 (Windows OS, poboljšani procesor, LCD 8.4")

Simultana obrada na glavnim i pomoćnim vretenima

Novi dizajn poklopca kliznih vrata, ušteda prostora

Tehnički podaci

Glavno vreteno

Maks. duljina tokarenja: 200 mm

Prolaznost Ø: 26 mm

Maks. promjer šipke: 20 mm

Brzina: 200–10 000 okretaja u minuti

Snaga: 2,2 / 3,7 kW

Pozicioniranje: C-os (0,001°)

Protuvreteno

Maks. promjer šipke: 20 mm

Brzina: 200–8.000 o/min

Snaga: 0,75 / 1,5 kW

Pozicioniranje: C-os

Maks. duljina obratka u steznoj čahuri: 80 mm

Pogonjeni alati

Brzina: 200–7.500 o/min

Snaga: 1 kW

5 alata (vertikalni držač) + 4–7 radijalnih + 3 u Z-smjeru

Alati

5 alata (12 × 12 × 130 mm)

3-pozicijski blok za bušenje na protuvretenu (3× Ø25,4 mm)

Držači za stražnju obradu: 3–6 (Ø19,06 mm)

Vodiči

Stezne čahure: E145

Vodilica: Neukomm 22.001

Stroj ER16 / ER11

Dodatna oprema

• Stezna jedinica Ø25 mm

• Pumpa 15 bara za ispiranje protivvretena

• SAU819 adapteri do Ø8 mm

• Transformator 3×400V/3×200V, 10 kW

• Transporter strugotine LNS MH-HB

• FMB Minimag 20/3200 bar dodavač
