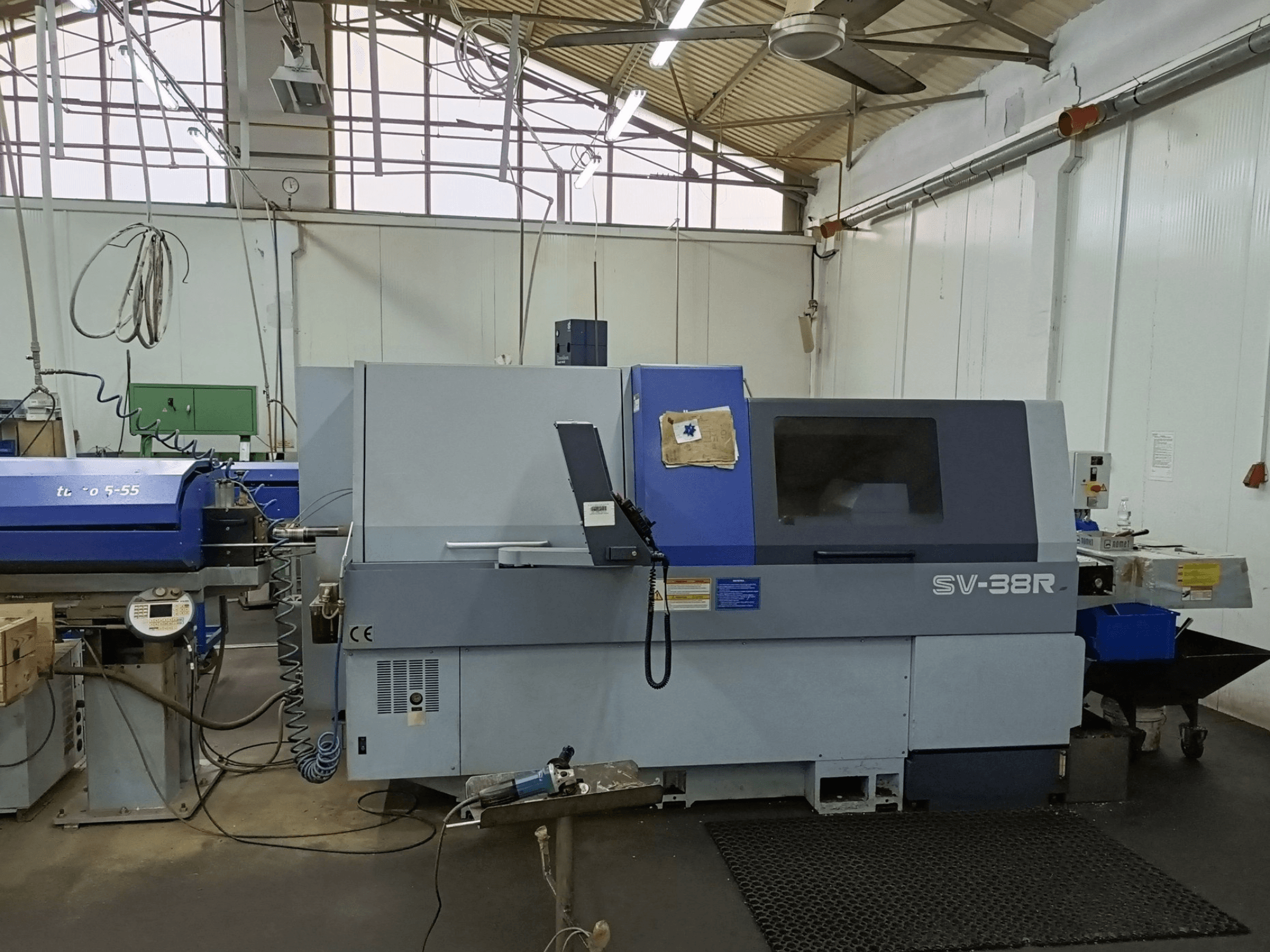

STAR MICRONICS - SV-38R type BPL-TUR-STA-2015-00001

• Dijagram osi: X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3, B3, C1, C2

• Kapacitet obrade:

  • Maks. promjer tokarenja: 38 mm

  • Maks. hod vretena: 350 mm

  • Brzi hod: X1/X2/X3/Y1/Z1/Z2/Z3 30 m/min; Y2 20 m/min; Y3 15 m/min

• Glavno vreteno:

  • Upravljanje C-osi

  • Snaga motora: 7,5 kW kontinuirano / 11 kW (10 min, 25% rada)

  • Stezna čahura glavnog vretena

  • Sinkrona rotacijska vodilica s upuhivanjem zraka

• Pod-vreteno:

  • Maksimalna brzina: 7.000 o/min

  • Upravljanje C-osi

  • Snaga motora: 5,5 kW kontinuirano / 7,5 kW (10 min, 40% rada)

  • Stezna čahura pomoćnog vretena

  • Puhanje zraka

• Sustav alata:

  • Držač alata s 5 pozicija

  • Revolverska glava s 10 pozicija

  • Jedinica za obradu unatrag s 8 vretena

  • Prednje bušenje: 3 alata po stanici

  • Maks. promjer bušenja: 23 mm

  • Maks. kapacitet navoja: M16 × 2,0

• Pogonjeni alati:

  • Stup alata za više dijelova: 4 pogonska položaja; maksimalna brzina 6000 o/min; motor 2,2 kW

  • Revolver: 2 pogonjena alata po stanici; maksimalna brzina 5700 o/min; motor 2,7 kW kontinuirano / 4 kW (5 min, 30% rada)

  • Maks. promjer bušenja (s pogonom): 10 mm

  • Maks. navojni kapacitet (pogonjen): M8 × 1,25

• Ugrađena/standardna oprema:

  • Detekcija loma alata za rezanje

  • Automatsko centralno podmazivanje

  • Hidraulična jedinica

  • Pneumatska jedinica

  • Pokazivač razine rashladne tekućine

  • Prekidač za detekciju curenja

  • Rasvjeta radnog prostora

  • RS-232C sučelje

• Radno vrijeme i šalteri:

  • Uključivanje: 24.295 h 59 min

  • Radno vrijeme: 21.038 sati 55 minuta 37 sekundi

  • Rezanje: 6.872 h 30 min 44 s

Dodatna oprema

• Ulagač šipki: FMB Maschinenbau, model FMB turbo 5-55 / 3200 A (2016. godina)

  • Maks. duljina šipke: 3200 mm

  • Raspon promjera šipke prema isporučenoj specifikaciji: 5–65 mm (potrebno potvrditi dokumentacijom dodavača)

  • Brzina pomicanja: 0–1000 mm/s; Brzina povratka: 0–1000 mm/s

  • Sučelje za dovod šipki

  • Napomena: Stvarni promjer obrade ograničen je tokarilicom na 38 mm

• Transporter za gotove dijelove
