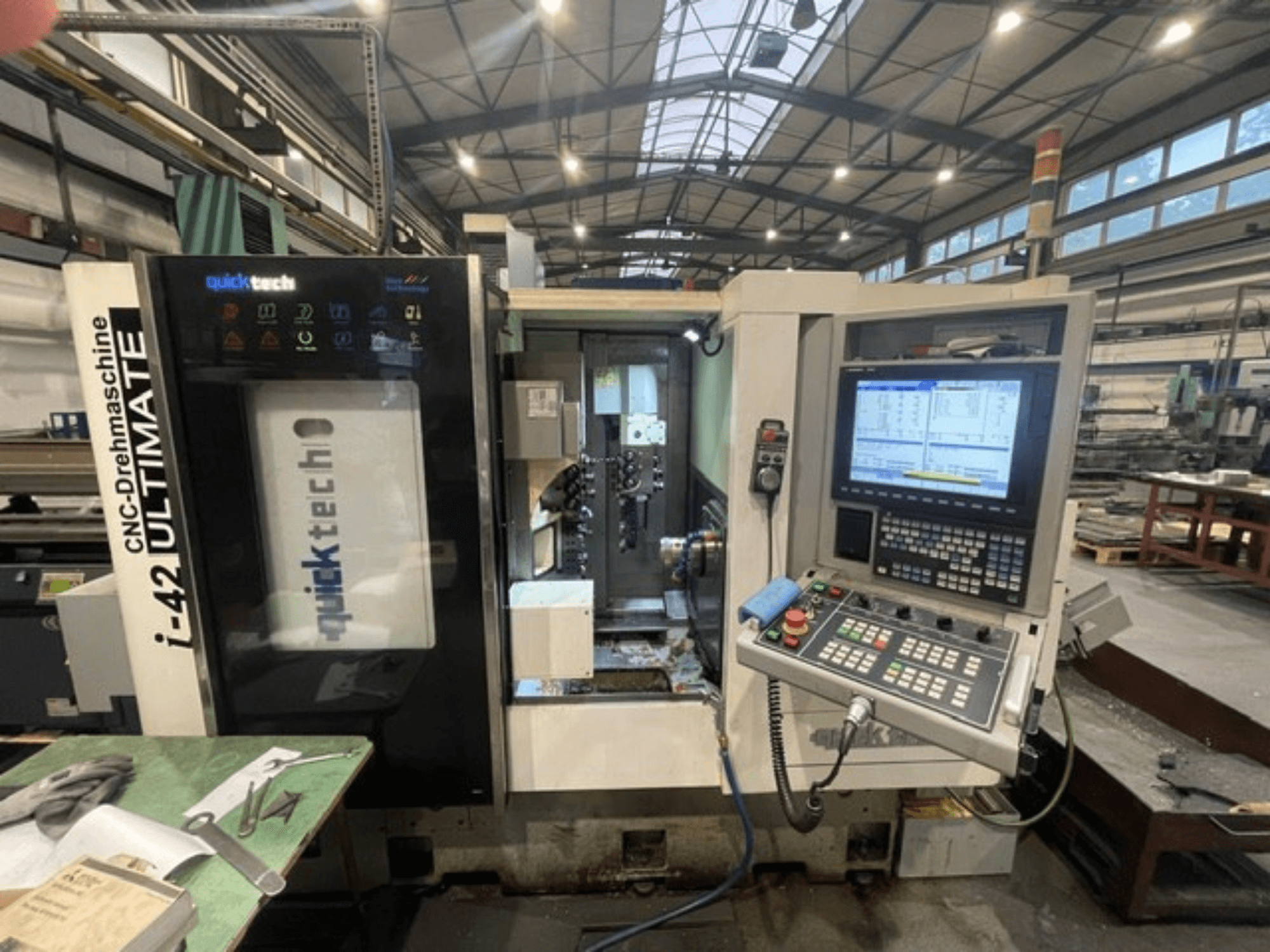

Ovaj 7-osni Quick-Tech I-42U tokarski stroj proizveden je 2015. godine. Ima maksimalni promjer šipke od 42 mm i maksimalnu duljinu obrade od 250 mm. Stroj je opremljen snažnom brzinom vretena od 6000 o/min i uključuje automatski dodavač šipki. Ako tražite visokokvalitetne mogućnosti tokarenja, razmislite o Quick-Tech I-42U tokarskom stroju švicarskog tipa koji imamo na prodaju. Kontaktirajte nas za više detalja.
Pregled
- brand: Quick-Tech
- godina: 2015.
- MODEL: I-42U
- radni sati: 5159
- namjena: Tokarenje
- Lokacija: Češka
- vrsta stroja: Točno-stružnica švicarskog tipa
- brand upravljačke jedinice: MITSUBISHI
Tehničke informacije - Quick-Tech I-42U
Kontrolna jedinica
- Marka kontrole: MITSUBISHI
Dimenzije
- Visina stroja: 1900 mm
- Duljina stroja: 3500 mm
- Težina stroja: 4200 kg
- Širina stroja: 1900 mm
Pokret
- Broj osi: 7
- Putovanje osi X: 150 mm
- Putovanje osi Y: 385 mm
Tehničke specifikacije
- Suprotno vreteno: Da
- Pogonjeni alati: Da
- Maksimalni promjer šipke: 100 mm
- Snaga vretena: 7.5 kW
- Brzina vretena: 6000 RPM
Dodatne informacije
Kontrolirati
Mitsubishi M720 CNC
15" LCD zaslon u boji
Vrata s LED indikatorima
Operativna signalizacija i automatski prekidač alarma
Ugrađena komunikacija/sučelje s dodavačem šipki
CE oznaka
Vodič/priručnik
Glavno vreteno
Promjer ležaja: 100,0 mm
Maks. promjer šipke: 42 mm
Maks. duljina obrade: 250,0 mm
Stezna čahura: DIN-173E42B
Vrh vretena: A2-5
Provrt vretena: 44,0 mm
C-os: 0,001°
Protuvreteno
Maks. promjer šipke: 42 mm
Maks. duljina obrade: 100 mm
Stezna čahura: DIN-173E-42B
Vrh vretena: A2-5
Brzina: 4000 o/min
Snaga: 3,7 kW
Os C1: 0,001°
Putovanja i osi
X: 150,0 mm | Y: 385,0 mm | Z: 250,0 mm | B: 360°
X1: 400,0 mm | Y1: 400,0 mm | Z1: 300,0 mm
Servo motori (X, Y, Z, X1, Y1, Z1): Mitsubishi AC Servo, 1,5 kW svaki
Indeksiranje iz položaja alata: 0,3 s
Vrijeme izmjene alata (rezanje/rezanje): 0,6 s
Glava alata (glavna)
Kombinirani tip
Alati: 6 vanjskih, 5 unutarnjih
Vanjska veličina alata: 20,0 × 20,0 mm
Maks. unutarnji alat: ER20 / 20,0 mm
Pogonjeni alati (glavni)
B os s 12 pogonjenih alata
Snaga: Mitsubishi AC servo, 15 kW
Brzina: 4000 o/min
Maksimalna veličina alata: ER-20
Maks. promjer bušenja: 12 mm
Maks. navoj: M10 × 1,5
Glava alata (brojač)
Kombinirani tip
Alati: 5 vanjskih, 9 unutarnjih
Vanjska veličina alata: 20,0 × 20,0 mm
Maks. unutarnji alat: ER20 / 20,0 mm
Pogonjeni alati (brojni)
Broj: 6 (3 aksijalna, 3 radijalna)
Snaga: Mitsubishi AC servo, 1,5 kW
Brzina: 4000 o/min
Maksimalna veličina alata: ER-20
Maks. promjer bušenja: 12 mm
Maks. navoj: M10 × 1,5
Hidraulički sustav
Hidraulički motor: 0,75 kW
Maks. tlak sustava: 50 kg/cm3
Sustav podmazivanja
Motor za podmazivanje: 25 W
Kapacitet spremnika: 2 l
Sustav hlađenja
Spremnik rashladne tekućine: 200 l
Motor rashladne tekućine: 1/4 KS
Tlak rashladne tekućine: 2,5 MPa
Duljina: 2900 mm (3500 mm uključujući transporter strugotine, koji je dio stroja)
Standardna oprema uključena
Osnovna oprema s alatima
Držač alata i set steznih čahura
Automatsko podmazivanje
Uklanjač strugotine/transporter strugotine (integrirani, prema napomeni o dimenzijama)
Uklanjanje obratka (lopata) – ako je integrirano
15" LCD zaslon u boji
Operativna signalizacija i automatski prekidač alarma
Vodič/priručnik
Vrata s LED indikatorima
Dodatna oprema
Automatski uvlakač šipki, duljina 1200 mm
Transporter za uklanjanje obratka
Lopata za uklanjanje obratka (ako je predviđena kao vanjska jedinica)
Transformator 380–440 V, 60/50 Hz
