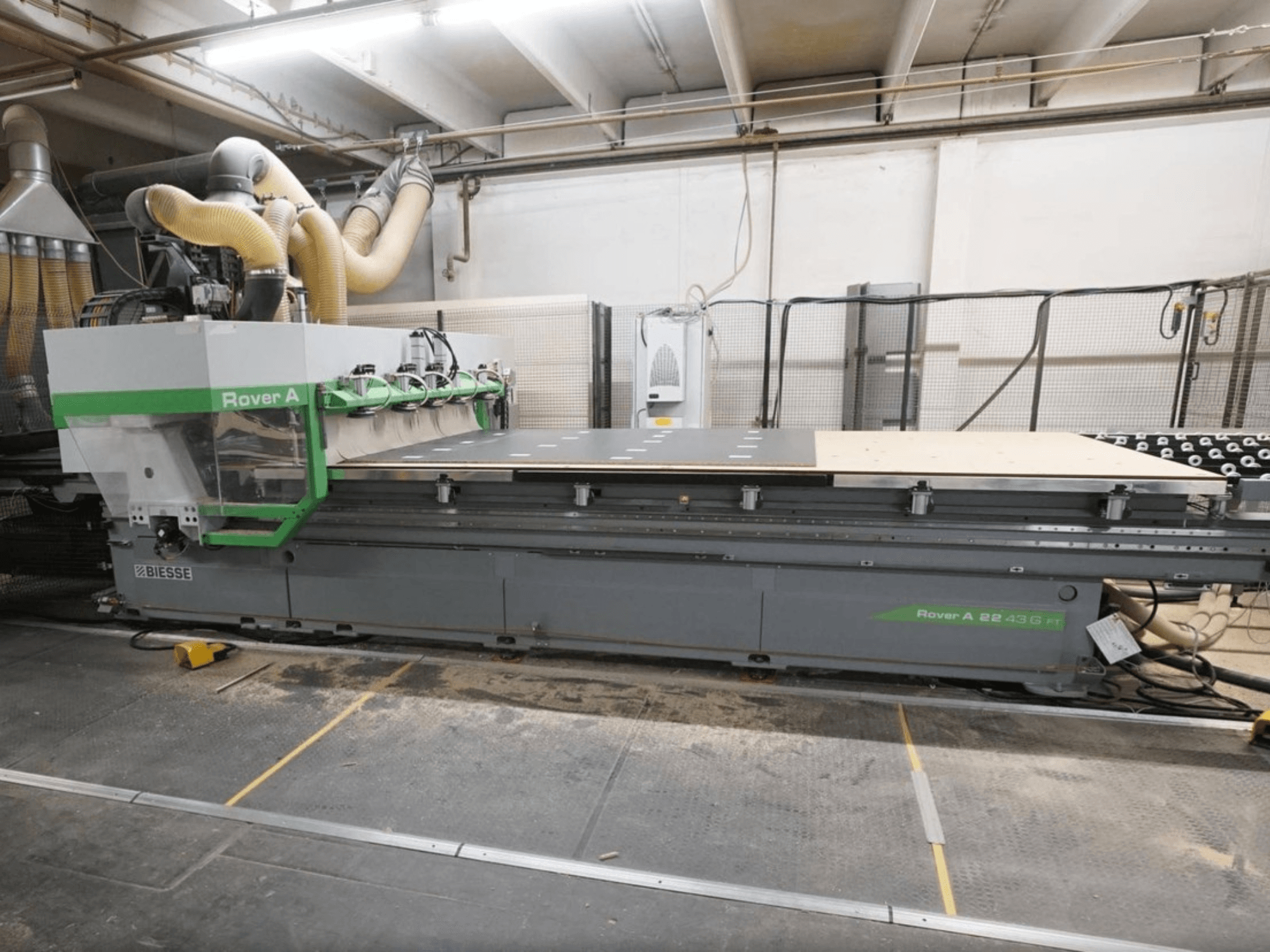

BIESSE - Rover A FT 2243DE-CNC-BIE-2014-00001

Tehnički podaci

• Dimenzije radnog stola: 4300 × 2205 mm

• Maksimalna brzina X-osi: 80 m/min

• Maksimalna brzina osi Y: 60 m/min

• Maksimalna brzina Z-osi: 20 m/min

• Hod Z-osi (verzija s 3/4 osi): 325 mm

• Hod Z-osi (verzija s 5 osi): 430 mm

• Maksimalni razmak obratka u osi Z: 170 mm

• Maksimalni razmak obratka s pometalnim krakom: 120 mm

• Pogon X/Y osi: Zupčanik i letva

• Pogon Z-osi: Kuglični vijak

• Vodilice osi: Linearne vodilice s blokovima s recirkulirajućim kugličnim ležajevima

• Kapacitet vakuumske pumpe: 300 m³/h pri 50 Hz

• Vakuumski sustav: 20 neovisnih CNC-kontroliranih zona

• Radna područja: 2

• Područja stezanja: 2 u X

• Pneumatski graničnici: 16

• Razmak između rešetki stola: 30 mm

• Dimenzije vakuumskog modula: 132 × 146 mm

• Visina vakuumskog modula: 29 mm

• Korak rotacije vakuumskog modula: 15°

• Stolni puhalo sa zračnim jastukom: Da

• Maksimalna debljina jedne ploče: 50 mm

• Minimalna debljina jedne ploče: 9 mm

• Maksimalna debljina višestrukog opterećenja panela: 20 mm

• Maksimalna debljina istovara više panela: 60 mm

• Debljina zaštitne ploče: 8–25 mm

• Maksimalna težina panela: 200 kg

• Minimalna veličina panela za punjenje u Y: 800 mm

• Duljina istovarnog transportera: 4.800 mm

• Maksimalna duljina panela koji se ne može opteretiti: 4300 mm

5-osna obradna jedinica

• Broj osi: 5 interpolacijskih osi

• Sučelje alata: HSK F63

• Hlađenje: Hlađenje tekućinom

• Snaga S1: 11 kW / 15 KS pri 12.000 o/min

• Snaga S6: 13 kW / 17,4 KS pri 12.000 o/min

• Maksimalna brzina vretena: 20.000 o/min

• Rotacija C-osi: 360° kontinuirano

• Brzina C-osi: 12,4 o/min

• Raspon pozicioniranja B-osi: ±100°

• Brzina B-osi: 12,4 o/min

• Ležajevi vretena: Keramički

• Pogonski motor: Bez četkica, digitalno upravljan

• Mjenjač: Harmonijski reduktor

• Podmazivanje: Doživotno podmazivanje

Glava za bušenje

• Tip: BH 26 2L

• Maksimalan broj alata: 26

• Vertikalna vretena za bušenje: 16

• Vertikalni raspored vretena: 8 in X / 8 in Y

• Vertikalni razmak vretena: 32 mm

• Horizontalna vretena za bušenje: 4 s dvostrukim izlazom

• Horizontalna udaljenost osi vretena: 32 mm

• Pile za urezivanje: 2

• Smjerovi pile za urezivanje: X / Y

• Promjer pile za urezivanje: 120 mm

• Maksimalna dubina utora: 25 mm

• Snaga motora: 1,7 kW pri 2800 okretaja u minuti / 3 kW pri 6000 okretaja u minuti

• Maksimalna brzina bušenja: 6.000 o/min

Časopis za alate

• Vrsta: Spremnik alata za kupolu

• Kapacitet: 16 alata

• Razmak položaja alata: 114 mm

• Maksimalni promjer alata s punim spremnikom: 110 mm

• Maksimalna težina pojedinačnog alata: 7,5 kg

• Maksimalna ukupna težina alata: 55 kg

Automatsko utovarivanje / istovarivanje

• Smjer utovara: Prednji

• Tok materijala: s desna na lijevo

• Sustav utovara/istovara: Tip B

• Vakuumske čašice: 5

• Automatski kapacitet utovara: Do 3 panela

• Pomicajuća ruka: Da

• Automatsko čišćenje stola: Da

• Tablica za utovar: Automatsko X/Y poravnanje

• Istovarni transporter: Motorizirani

• Upravljanje transporterom: CNC upravljanje

• Detekcija kraja transportera: Fotoćelija

WINSTORE 3D

• Sustav: WINSTORE 3D K1

• Duljina sustava: 16.000 mm

• Duljina grede: 8.000 mm

• Dodatni moduli: 3.000 / 6.000 / 8.000 mm

• Maksimalna duljina usisnog okvira: 5200 mm

• Poprečni transporteri: Trakasti tip, 5.200 mm

• Rukovanje pločama: Sirove i tanke ploče

• Detekcija težine panela: Mjerna ćelija

• Minimalna širina panela za rukovanje: 450 mm
