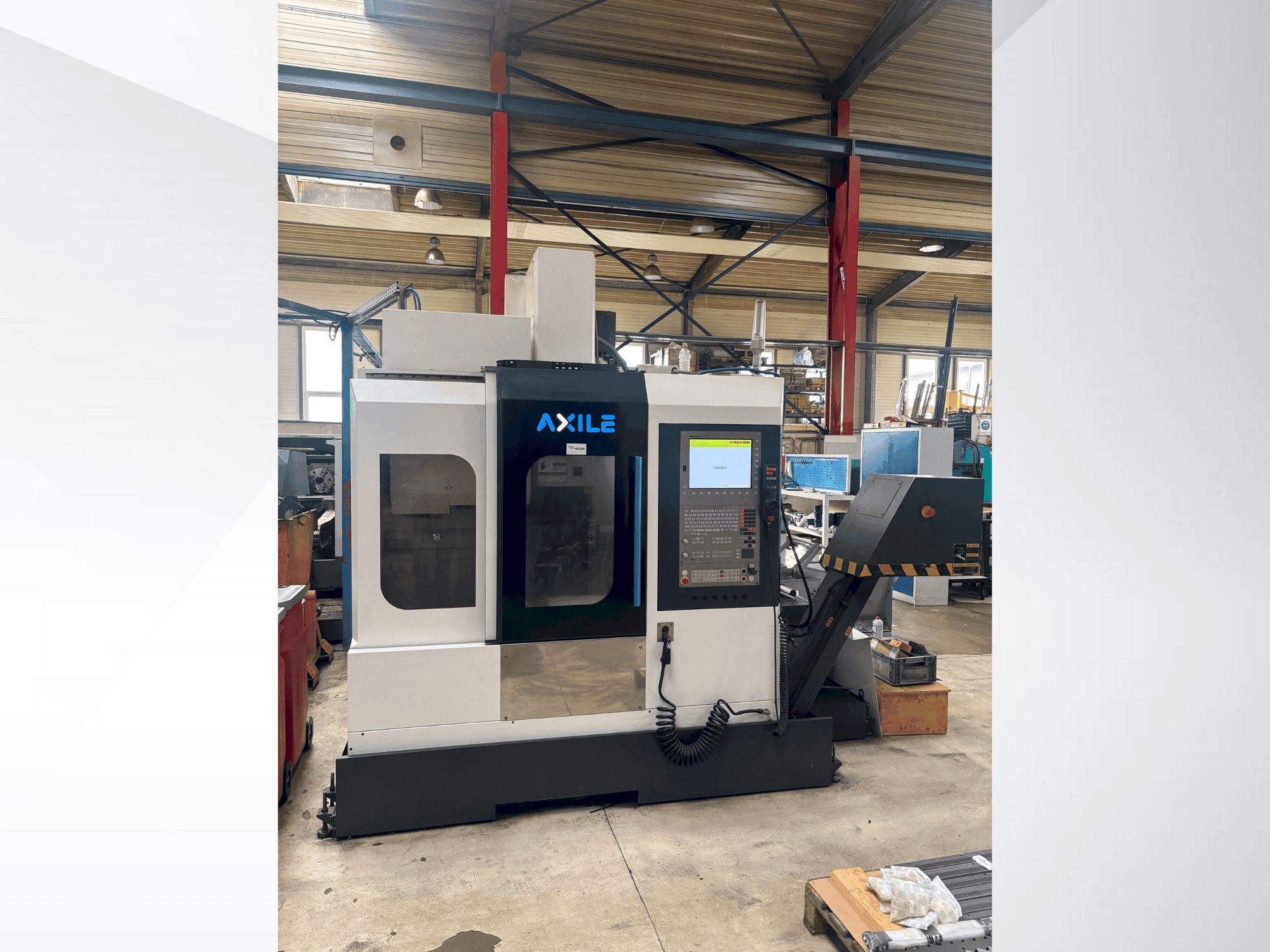

AXILE - V4AT-MIL-AXI-2019-00001

Dodatna oprema

• T-utori: 16 × 100 mm (4 komada)
• Brzina: Standardno: 12000 o/min / Opcionalno: 18000 o/min ili 24000 o/min
• Snaga motora: Heidenhain: 10/12,5 kW / Siemens: 10,5/15,8 kW / Fanuc: 11/15 kW / Dodatno: 20 kW
• Kontrola aksijalne točnosti (AAC) / Nadzor vibracija vretena (SVS) / Kontrola pozicioniranja vrha alata (TPC)
• Standardno: 30 ili 32 alata/ Opcionalno: 40 alata
• Držač alata: BT / CAT / DIN 40 / HSK 63 /Vrijeme izmjene (od alata do alata): 1,55 s (50 Hz) / 1,31 s (60 Hz)
• Maks. dimenzije alata: Promjer: Ø75 mm (Ø125 mm s praznim susjednim odjeljkom) / Duljina: 300 mm / Težina: 7 kg
• Vrsta izmjenjivača alata (ATC): Izmjena ruke
• ISO40 linijsko vreteno (12000 o/min, s CTS funkcijom) / Hladnjak ulja vretena / Izmjenjivač alata ruke (30/32 alata)
• Spremnik rashladne tekućine (20 bara) / Transporter strugača / Linearni enkoder za sve 3 osi / Uređaj za ispiranje / Pištolj za ispiranje / Izmjenjivač topline / Pripremljena 4. os (preklopni krug)

Prednosti stroja

Tehničke prednosti stroja

• Stol: dimenzije: 770 × 410 mm / visina: 820 mm / maks. Nosivost: 400 kg
• Točnost: točnost ponavljanja (x/y/z): ±0,01 mm / točnost pozicioniranja: 0,01 mm preko 300 mm / brzina pomicanja (brzi hod): 36 m/min (x/y/z)
• Vodilice: linearne vodilice (kuglica 35 mm) x: udaljenost 300 mm/ y: 620 mm/udaljenost z: 400 mm/udaljenost
• Pogon osi: recirkulirajući kuglični vijci: Ø32 × p12 × c3 (za x, y, z)
• Maks. Nosivost: 160 kg (standardno) / 200 kg (opcionalno)
• Površina poda: 3195 × 1910 mm
• Razmak od središta vretena do štitnika z-osi: 475 mm / od vrha vretena do stola: 100-550 mm
