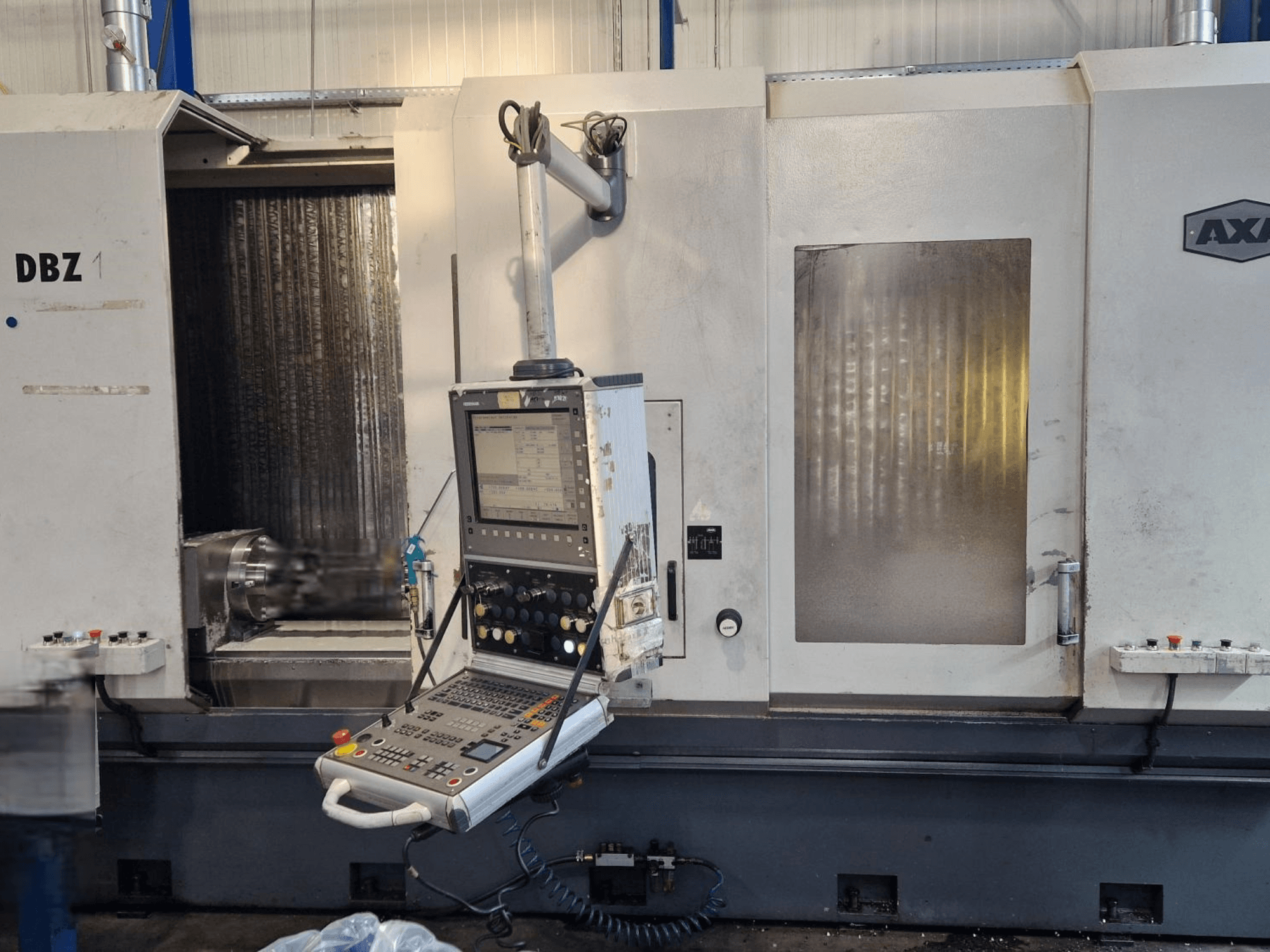

AXA - DBZAT-MIL-AXA-2010-00001

• Sati vretena: 36.604 h (potvrđeno putem slike)

• Radni sati: 40.049,8 sati

• Sati rada stroja: 81.189 h

• Raspon kretanja X-osi: 2 x 750 mm (rad s njihalom)

• Raspon kretanja Y-osi: 500 mm

• Raspon kretanja Z-osi: 600 mm

• Stezna površina / Veličina stola: 1350 x 500 mm desno i lijevo (2x)

• Maks. opterećenje stola: 800 kg/m²

• Vrsta vretena: Motor sa šupljom osovinom, hlađen vodom

• Raspon brzine vretena: 30 - 8.000 o/min (maks. 10.000 o/min navedeno / Nmaks. 12.000 o/min)

• Snaga vretena (40% ED): 30,0 kW

• Snaga vretena (100% ED): 20,0 kW

• Okretni moment vretena (40% ED): 143,2 Nm

• Okretni moment vretena (100% ED): 95,5 Nm

• Držač alata: SK 40

• Kapacitet mjenjača alata: 22 pozicije (tip ploče/diska)

• - Maks. promjer alata: 85 mm (135 mm sa slobodnim susjednim mjestima)

  - Maks. duljina alata: 400 mm

  - Maks. težina alata: 8 kg (kod L=400 mm) / 5,5 kg (kod L=200 mm)

  - Brzo pomicanje X-osi: 25 m/min

  - Brzo pomicanje Y-osi: 25 m/min

  - Brzi pomak Z-osi: 20 m/min

  - Napon električnog priključka: 3x 400V / 230V / N / PE, 50 Hz

  - Priključena snaga: 55 kVA

  - Rezervni osigurač: maks. 100 A

  - Upravljački napon: 24 V

• Ukupne dimenzije: 4500 × 2250 × 2700 mm

• Mjenjač alata: Mjenjač alata pločastog tipa

• Dizajn/konfiguracija: Pokretni stupac; Lijeva/Desna radna područja (obrada s njihalom)

• Sigurnost/zaštita: Vrata za održavanje

Dodatna oprema

• NC rotacijski stol RTA 200 s hidrauličkim protuležajem (4. os)

• Stezni sustav: Hidraulika za desna/lijeva radna područja, uklj. rotacijski spoj za 4. os

• Unutarnji dovod rashladne tekućine (IKZ)

• Transporter za strugotine

• Emulzijski (rashladni) sustav

• Rashladna jedinica (čiler)

• Četvrta os je montirana na jednoj steznoj strani. Uključena je u isporuku.
