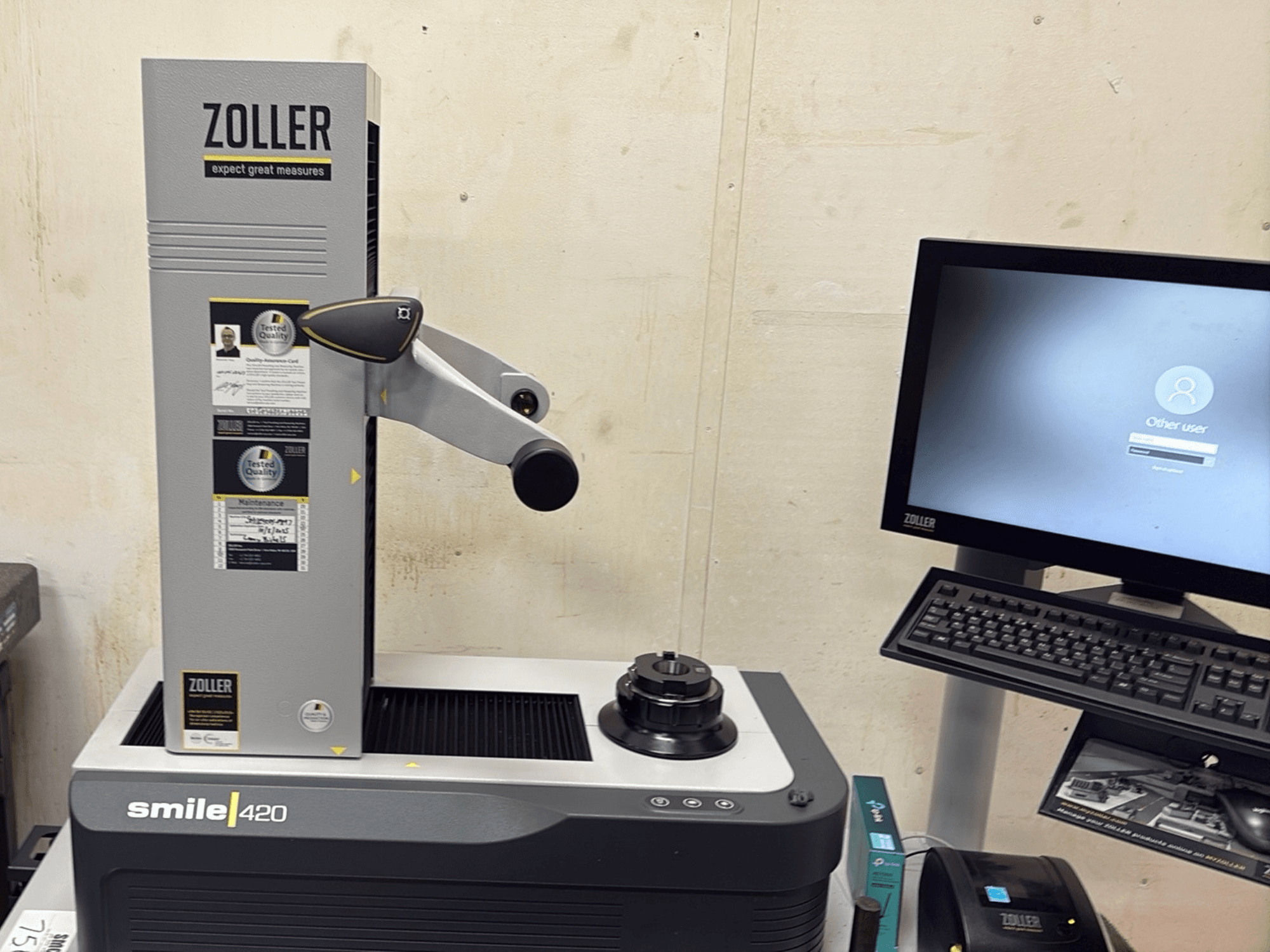

Zoller - Smile 420X US-MEA-ZOL-2023-00001

• Konstrukcija: Mjerni stup od lake legure, ergonomski dizajn, spreman za radionicu

• Mjerni kapacitet:

  • Maks. promjer alata: 420 mm

  • Maks. duljina alata (Z): 420 / 600 / 800 mm (napomena: 800 mm zahtijeva sustav stola)

  • Mjerni raspon X: 210 mm

  • Promjer mjerača: 100 mm

• Točnost:

  • Rezolucija zaslona: 1 µm

  • Preciznost: 2 µm

  • Koncentričnost: 2 µm

  • Točnost podešavanja nominalne vrijednosti: 2 µm

• Osi:

  • Do 3 osi ovisno o konfiguraciji: Z (uzdužno), X (poprečno), C (vreteno)

  • Motorizacija C-osi opcionalna na nekim tipovima vretena

• Opcije pogona osi:

  • Ručno putem ZOLLER eQ uređaja za jednu ruku

  • Ručno fino podešavanje (opcionalno)

  • Potpuno CNC upravljanje Z/X/C osima (opcionalno)

• Opcije vretena (visoka preciznost):

  • PCS vreteno (sustav stezanja s pogonom) kompatibilno s: SK25–SK50, HSK25–HSK63, Capto C3–C6, VDI16–60, KM32–KM63, hidraulične stezne glave D32–D63

  • SK50 visokoprecizno vreteno

  • HGV-UZ univerzalno vreteno

• Funkcije vretena (opcionalno):

  • Autofokus

  • ROD – rotacijski enkoder vretena

  • Sustav ograničenja duljine "aszm" (linearni ili rotacijski)

• Optički sustav (standardni optički nosač):

  • Kamera s propuštenom svjetlošću

  • Vidno polje: 7,3 × 6,7 mm

  • Radna udaljenost: 100 mm

  • Senzor: 1/3" CCD monokromatski

  • Vrhunska inspekcija s 12 crvenih LED dioda

Dodatna oprema

• Sustav stola (potreban za postizanje duljine alata od 800 mm)
