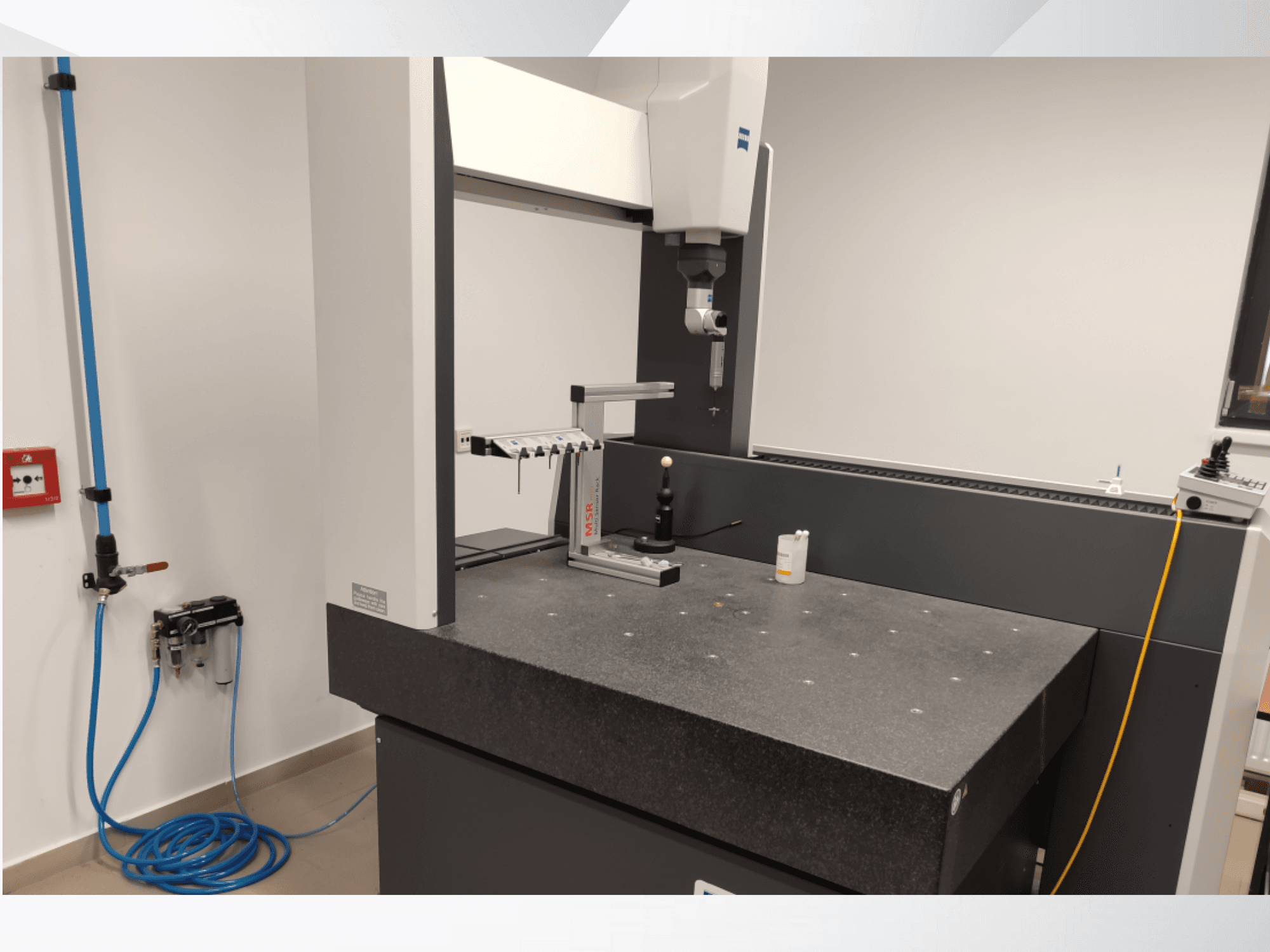

ZEISS - Contura 7/10/6 RDSRO-MEA-ZEI-2019-00001

Dodatne informacije

• Maksimalna veličina obratka: cca. 1344 x 910 x 716 mm

• Maksimalna težina obratka: 730 kg

• Visina stola: 850 mm

• Opremljen sustavom za prigušivanje vibracija

• Senzorski sustav:

• Zglobna glava: nagib ±180°, koraci rotacije 2,5°

• Brzina skeniranja: do 150 točaka/sekundi

• Maks. duljina olovke: 150 mm

• Maks. težina olovke: 15 g

• Min. promjer vrha olovke: 0,3 mm

• Točnost (prema standardima ISO 10360):

• Pogreška mjerenja duljine (E₀): 1,7 + L/350 µm (na 18–22 °C)

• Pogreška skeniranja (THP): 2,7 µm

• Pogreška mjerenja oblika (RONt): 1,7 µm

• Ponovljivost (R₀): 1,2 µm

• Kontroler: ZEISS C99L

• Softver: ZEISS CALYPSO, ZEISS GEAR PRO, ZEISS HOLOS

• Način upravljanja: Motorizirani / CNC

• Sučelje: Ethernet, USB

• Performanse:

• Pogonski sustav: Motorizirani CNC

• Brzina kretanja (os): 0–70 mm/s

• Maks. brzina vektora: 465 mm/s

• Maks. ubrzanje: 1,85 m/s²

• Brzina skeniranja: do 125 mm/s

• Komunalne usluge:

• Napajanje: 100–240 V AC (±10 %), 50–60 Hz

• Maks. potrošnja energije: 800 VA

• Tipična potrošnja energije: 200 W

• Komprimirani zrak: 6–8 bara, prethodno očišćen, suh (ISO 8573-1 klasa 4)

• Potrošnja zraka: maks. 120 Nl/min

• Uvjeti okoline:

• Radna temperatura: 18°C–22°C

• Relativna vlažnost: 30–60% (bez kondenzacije)

• Usklađenost i certifikati:

• U skladu s EC direktivom o strojevima 2006/42/EZ

• Direktiva o elektromagnetskoj kompatibilnosti 2014/30/EU

• Upravljanje kvalitetom: ISO 9001:2008

• Upravljanje okolišem: ISO 14001:2004

• Akreditirano prema normi ISO / IEC 17025:2005
