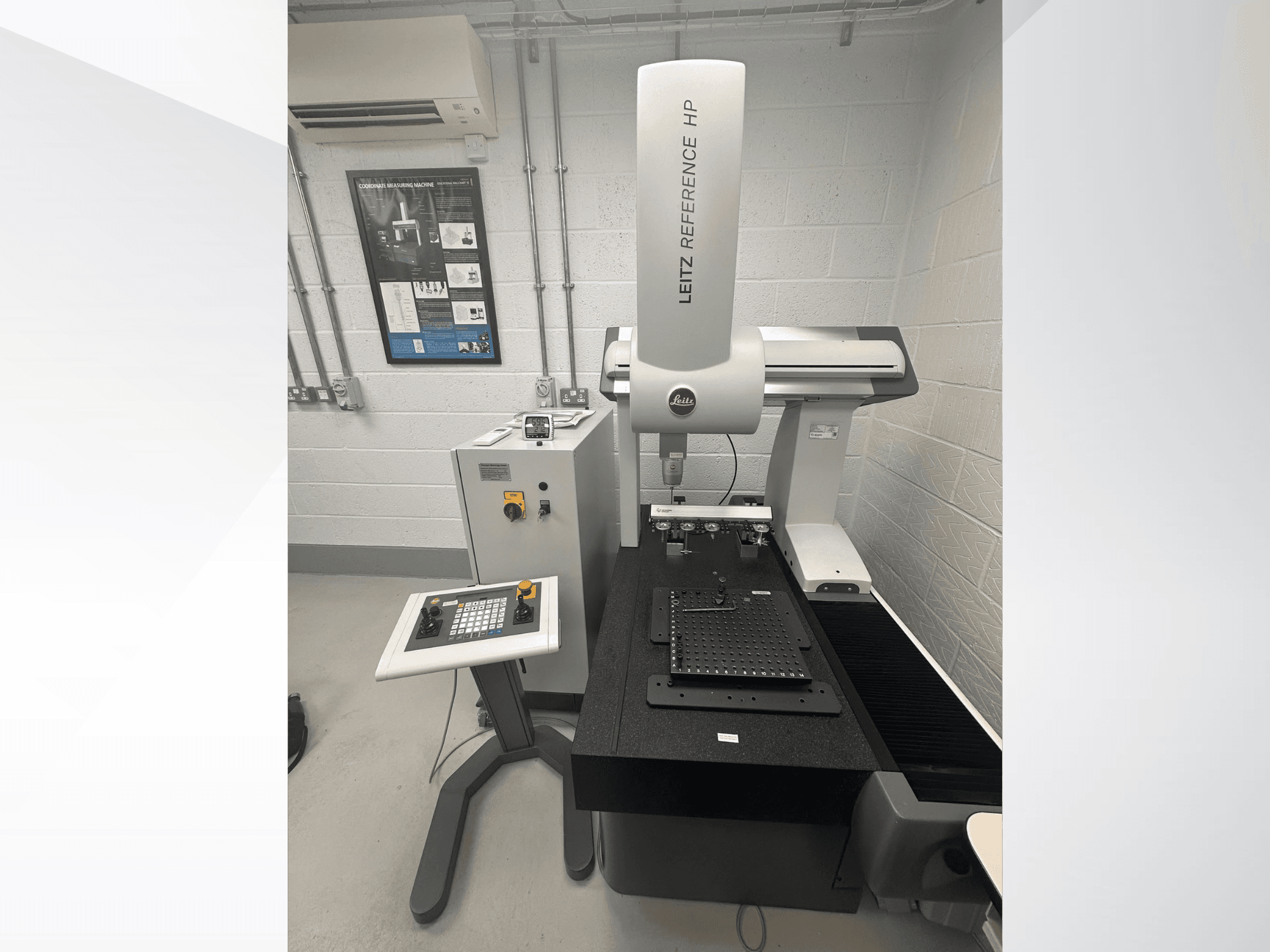

LEITZ - Reference HP 5.4.3 GB-MEA-LEI-2020-00001

• Razgledavanje: Moguće uz prethodnu najavu; stroj se može vidjeti u radu

• Incoterm/Naplata: EXW Tehničke specifikacije

• Točnost (MPE-E): 0,70 + L/400 µm

• Pogreška sondiranja (MPE-P): 0,80 µm

• Stol: Granitni stol

• Sustav sonde: Hexagon LSP-X3

• Stezanje olovke: HP-S-X3

• Mijenjač olovaka: Šesterokutni stalak za izmjenu olovaka s 5 otvora

• Promjena priključaka: HR-X3-P

• Kontroler: Leitz kontroler u samostojećem ormariću

• Upravljanje operaterom: Leitz dvostruka upravljačka palica s mogućnošću zaustavljanja u nuždi Povijest stroja / servis

• Kolovoz 2020.: Stroj i pribor isporučuje Hexagon Metrology kao novi

• Rujan 2020.: Softverski paket isporučuje Hexagon

• Veljača 2021.: Kupljeno je 6 dodatnih stepenastih hvataljki M2

• Travanj 2021.: Instalirano i pušteno u rad u Andoveru od strane Hexagonovog inženjera (izvješće o instalaciji/servisu br. 15320)

• Zadnja kalibracija: 16. svibnja 2023. od strane Hexagon Metrology

  • Norma: ISO 10360-2:2001

  • Certifikat: CAA/REF769/543/16052023

  • Rezultat: Kalibracija je ispunila specifikacije kupca

  • Certifikat dostupan na zahtjev

  • Valjanost kalibracije: do 24. svibnja 2024.

Dodatna oprema

• QUINDOS verzija 2023

• I++ Simulator + paket QUINDOS

• Dodatni CMM model

• Upravitelj licenci za dodatni paket

• Prijenos softverske licence: podložno potvrdi tvrtke Hexagon Peripherals and fixturing

• HP radna stanica s 2 monitora

• Kinematičko učvršćivanje:

  • Swift-Fix univerzalna kinematička baza (1)

  • Swift-Fix kinematičke ploče 300 × 300 × 16 mm (2)

• Keramička referentna kugla Ø30 mm (1) Olovke, držači, adapteri i izmjenjivi pribor

• HR-X3-P priključci za izmjenu (5)

• Komplet olovke

• Posebni držači za olovke (3)

• 8 × M5 + 8 × Ø2 mm držač igle (1)

• Adapter za olovku M5/M2 (1)

• M2 držač za olovku s 5 smjerova (1)

• M2 stepenasti tipalni instrumenti: 4 + 6

• M2 olovka R1 (1)

• Posebne igle od rubina Ø0,3 mm (8)

• Specijalna rubinsko/karbidna igla Ø1 mm (1)

• Igla Si3N4 Ø1,5 mm (1)

• Rubinska igla Ø3 × 35 mm (1)

• Rubinska igla Ø3 × 50 mm (1)

• Rubinska igla Ø5 × 60 mm (1)

• Titanski nastavak (1)

• Rotacijski zglob (1)

• Podesivi kocke (2)

• Kocka M5 (1)
