- ➤ Rabljeni Wenzel LH 87 - 2014 - CMM na prodaju | gindumac.com

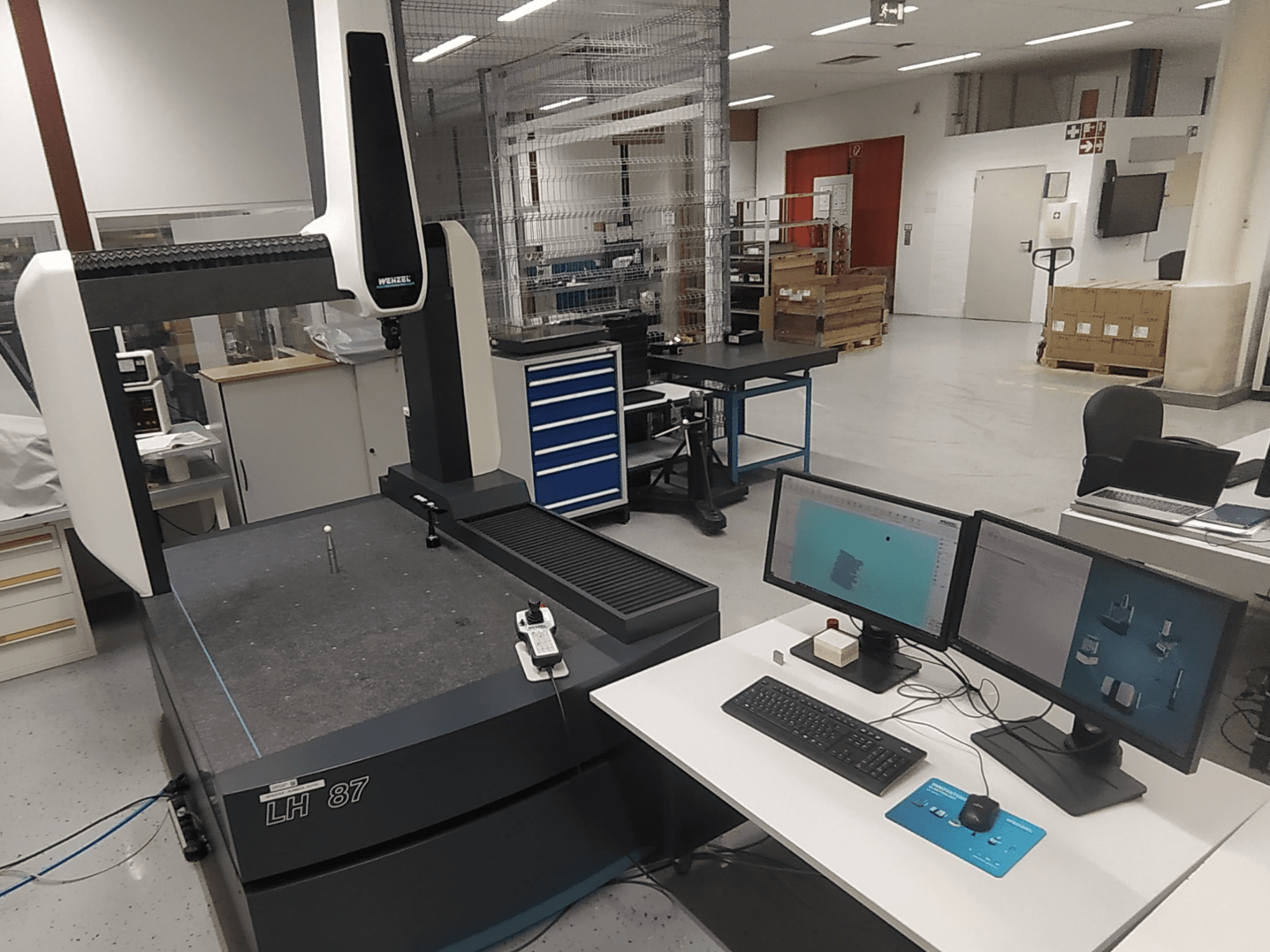

Ovaj 3-osni Wenzel LH 87 CMM stroj proizveden je 2014. godine. Ima mjerni raspon od 800 mm u X, 1000 mm u Y i 700 mm u Z, s maksimalnim kapacitetom težine komponente od 800 kg. Stroj je opremljen sustavom zračnih ležajeva na svim osima i motoriziranom indeksnom glavom mjerne sonde Renishaw PH10M Plus. Ako tražite visokokvalitetne mjerne mogućnosti, razmislite o Wenzel LH 87 CMM stroju koji imamo na prodaju. Kontaktirajte nas za više informacija.
Pregled
- brand: Wenzel
- godina: 2014.
- MODEL: LH 87
- namjena: Mjerenje
- Lokacija: Njemačka
- vrsta stroja: Stroj za Mjerenje Koordinata (CMM)
Tehničke informacije - Wenzel LH 87
Pokret
- Broj osi: 3
- Putovanje osi X: 800 mm
- Putovanje osi Y: 1000 mm
- Putovanje osi Z: 700 mm
Dodatne informacije
- Pogreška mjerenja volumetrijske duljine (E0, MPE): 2,2 µm + (L / 300,0 mm) µm
- Pogreška mjerenja duljine duž optičke osi (E150, MPE): 2,2 µm + (L / 300,0 mm) µm
- Maks. težina komponente/obradca: 800 kg
- Ležajevi osi: Sustav zračnih ležajeva integriran na svim osima
- CNC upravljačka jedinica: WPC konfiguracija konturiranja s 3 osi
- Hardver kontrolera: WPC2040 Basic u kombinaciji s Renishaw PHC10-3 PLUS upravljačkom jedinicom u racku
- Upravljačka ploča stroja: Wenzel HT400 žičani ručni upravljački joystick
- Sustav mjernih glava: Renishaw PH10M Plus motorizirana indeksna mjerna glava
- Sustav senzora za sondiranje: Renishaw TP200 visokoprecizna sonda s mjeračem naprezanja i okidačem za dodir
- Sustav za izmjenu stalaka: Renishaw SCR200 autonomni most za izmjenu ticala sa 6 portova (5 portova aktivno opremljenih u vizualnoj konfiguraciji)
- Konfiguracije aktivnih olovki (na racku):
* Priključak 1: Tipka 1001 (Ø 1,00 mm)
* Priključak 2: Taster 2001 (Ø 2,0 mm cilindrični)
* Priključak 3: Tipka 3001 (Ø 2,00 mm rubinska kugla)
* Priključak 4: Tipka 4001
* Priključak 5: Priključak 5 konfiguriran (vizualna potvrda: kutni/zvjezdasti postav)
- Opremu za procjenu računala: Fujitsu Esprimo Desktop PC Tower smješten u namjenskom odjeljku za kontroler u donjem dijelu stola
- Monitori za vizualne radne stanice: 2 x BenQ 24" TFT ravna zaslona
- Ulazni periferni uređaji: Žičana tipkovnica, miš i Wenzel-ova podloga za miš za radni proces
- Osnovni operativni sustav: Windows 10 Pro (verzija 10.0, Build 19045, 64-bitno izdanje)
- Paketi softvera za metrologiju:
* Wenzel WM | Quartis Standard (Ekosustav kompatibilan s verzijama R2025-1 / R2025-2)
* CM Wenzel CNC upravljački geometrijski softverski modul
* CM Wenzel CNC softverski modul za slobodno oblikovanje površina
- Licenciranje softvera i sigurnost: Metrokey Dongle Protection (ID: 45984, Status: Važeći, Lokalna radna stanica), Verzija upravljačkog programa 7.6.0
- Izvorna CAD podatkovna sučelja: STEP, NX, VDA-FS, IGES, EMD (Q-DAS), IMPEX-ELEM, CURVE, SURF, IPH, PRC
- Opcionalna sučelja za proširenje: CATIA, Pro-E, SolidWorks
- Uključeni pribor za kalibraciju: Referentna kalibracijska kugla od visokočistoće keramike s blokom stupca za proširenje baze
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
