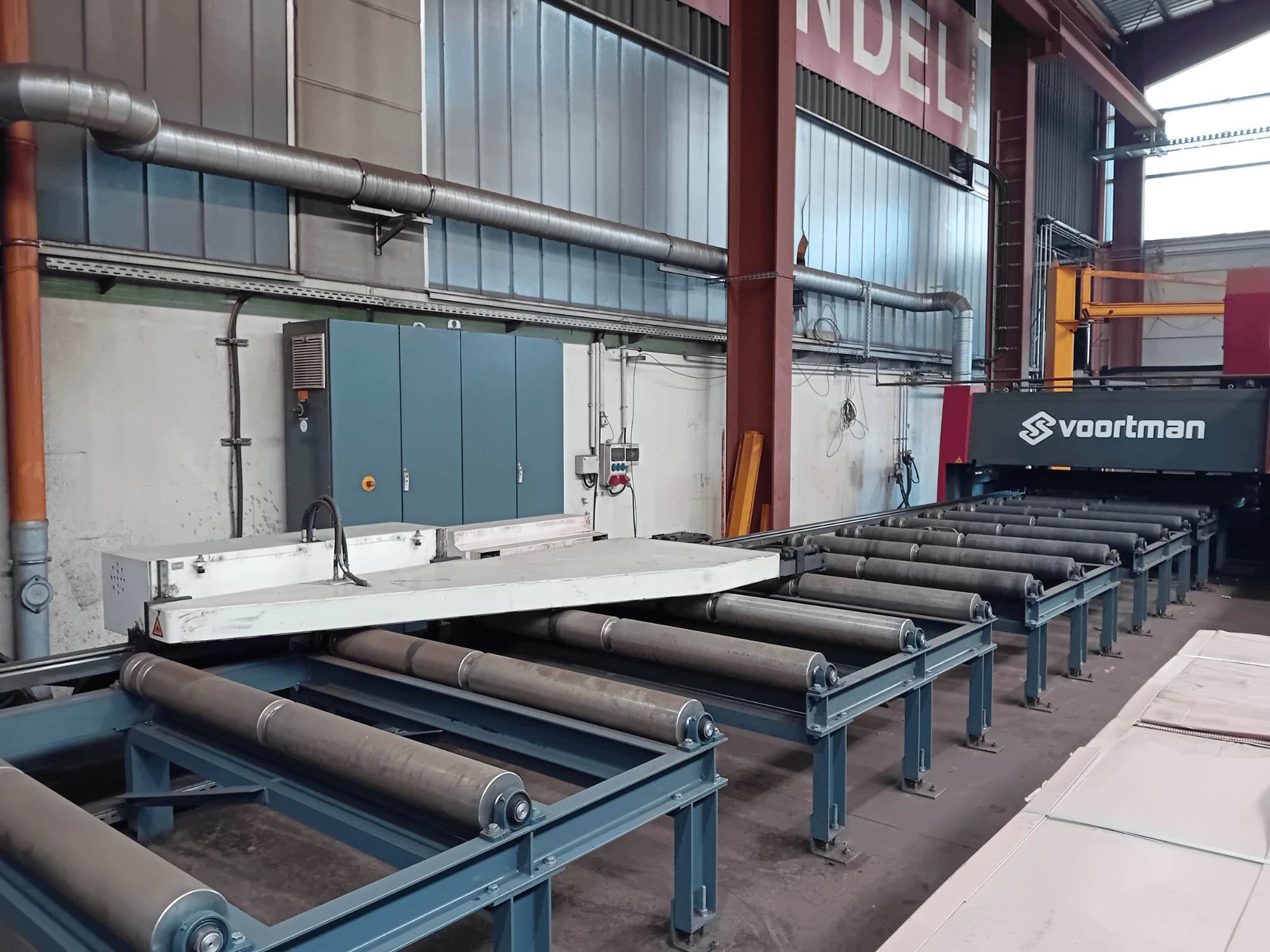

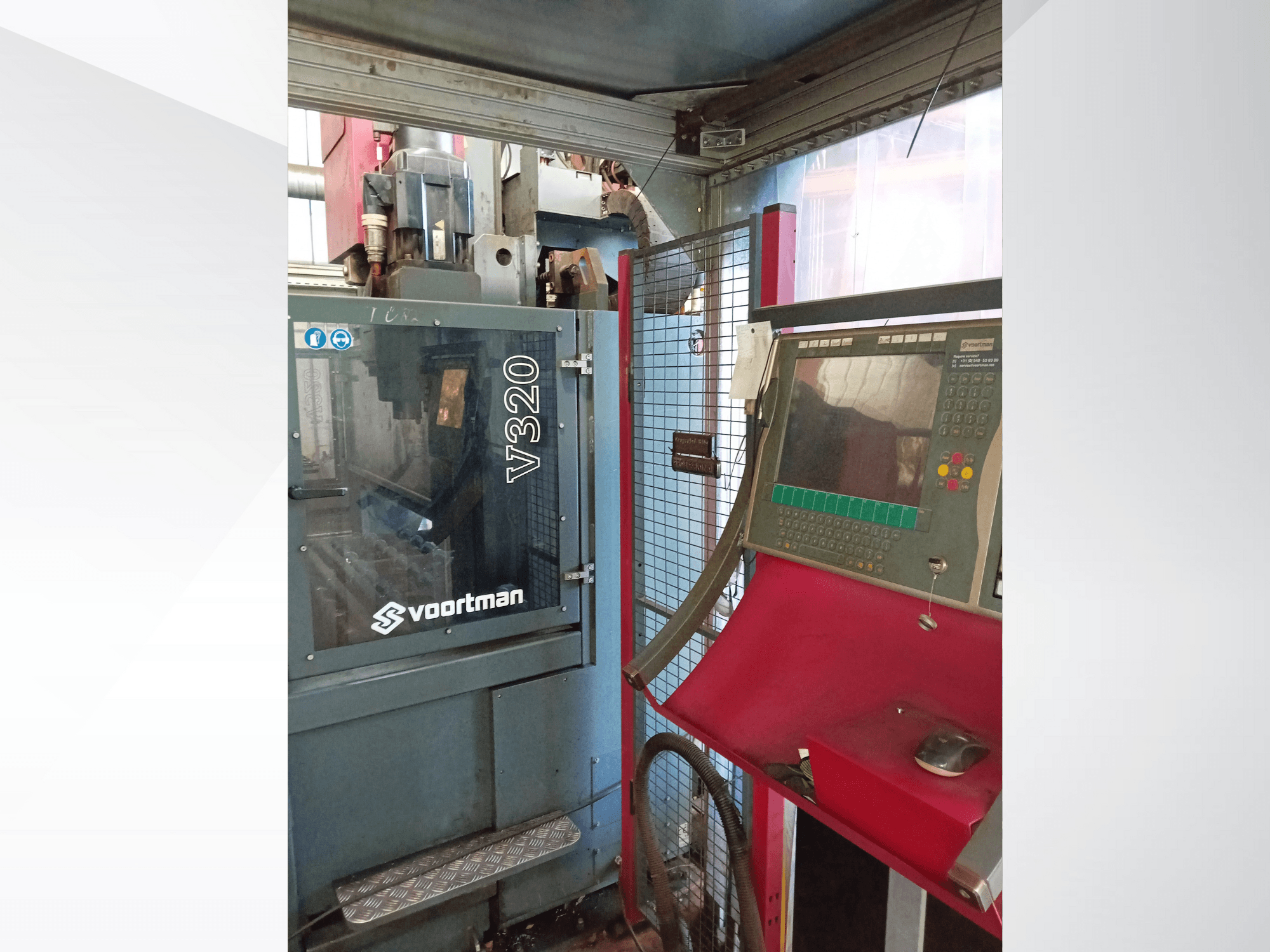

VOORTMAN - V320DE-CUT-VOO-2019-00001

• Veličina obratka

  • Min./maks. duljina panela: 850 – 6100 mm

  • Min./maks. širina panela: 200 – 2050 mm

  • Min./maks. debljina ploče: 6 – 75 mm

  • Maks. nosivost: 7.500 kg

• Jedinica za bušenje: VD40

  • Montaža: SK 40

  • Brzina osi: 0 – 2.500 o/min (kontinuirano promjenjiva, servo motor)

  • Promjer svrdla: 5 – 40 mm

  • Navoj: M6 – M30

  • Udubljivanje: Da

  • Mogućnost označavanja bušenjem: Da

  • Opcija označavanja rasporeda (opcionalno): Da

  • Automatski mjenjač alata: 2 x VTC 5/40 (2 x 5 pozicija)

  • Podmazivanje/hlađenje: Unutarnje hlađenje, zrak/ulje

  • Hidraulična montaža: Da

  • Nazivno opterećenje: 30 kW

• Dovod i pozicioniranje: Sinkrono pogonjeni servo motori, servo pretvarač

• Rezanje – plazma (Smart Focus 300)

  • Min./maks. debljina: 3 – 80 mm

  • Maks. kapacitet probijanja: 40 mm

  • Rezanje gotovo bez troske: do 35 mm

  • Označavanje: Da, s istim potrošnim materijalom

  • Plinovi:

    • Plazma plin za rezanje mekog čelika: O2 (99,9% čistoće, čist, suh, bez ulja)

    • Zaštitni plin za meki čelik: O2 / zrak (99,9% čist, čist, suh, bez ulja)

    • Plin za označavanje: Argon; za >200 A, dušik

  • Automatska plinska konzola: Da

  • Automatsko podešavanje visine: Da

  • Paljenje: Automatsko

  • Brzina rezanja (meki čelik):

    • 6 mm: cca. 3700 mm/min pri 90 A

    • 12 mm: cca. 3600 mm/min pri 200 A

    • 25 mm: cca. 1600 mm/min pri 300 A

    • 40 mm: cca. 720 mm/min pri 300 A

    • 50 mm: cca. 400 mm/min pri 300 A

    • 80 mm: cca. 100 mm/min pri 300 A

• Rezanje – autogeno (jedinica za rezanje kisikom)

  • Vrsta mlaznice: Mješavina mlaznica

  • Automatsko podešavanje visine: Da

  • Dovod plina: Magnetski ventil s nepovratnim ventilom

  • Gorivo: Propan (opcionalno: Acetilen)

  • Plin za rezanje: O2

  • Maks. debljina: 75 mm

• Općenito/instalacija

  • Smjer rada: s lijeva na desno

  • Radna visina: 760 mm (+/- 25 mm)

  • Temperatura okoline: -10°C do +35°C, maks. 95% relativne vlažnosti

  • Regulator napona: Nije uključen

  • Strujni transformator: Nije uključen

Dodatna oprema

• Kjellberg Smart Focus 300 izvor plazme (uključen)

• Donaldson DFPR06 sustav za ekstrakciju (uključen; zadnja izmjena filtera siječanj 2025.)
