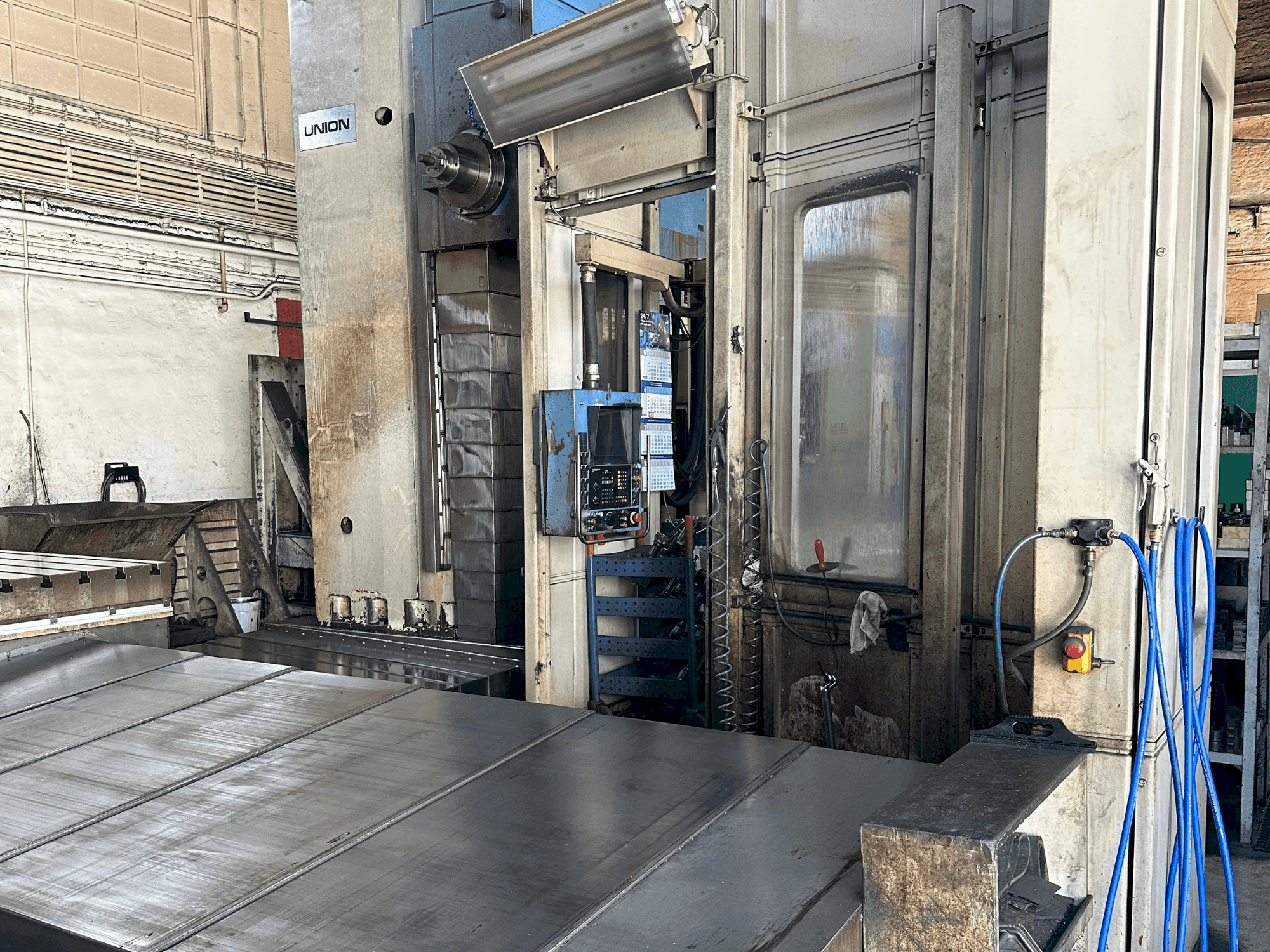

UNION - BFK 150/2DE-MIL-UNI-1991-00001

Dodatne informacije

Putnje kretanja: Vertikalno pomicanje glave vretena (Y-os): 1600 mm (2000). Uzdužno pomicanje stalka (Z-os): 1000 mm (1600). Pomicanje vretena za bušenje (W-os): 700 mm. Brzine pomaka: Kontinuirano pomicanje za Y i Z osi: 1 do 7099 mm/min. Vreteno: Sila stezanja alata: 25000 N. Maksimalni promjer bušenja: 500 mm. Električni sustav: Mrežni napon: 380 VAC ± 10% (mogući su i drugi naponi). Frekvencija: 50 Hz ± 2%. Priključna snaga: BFK-veličina 130: 80 kW. BFK-veličina 150: 100 kW. Primarni osigurač: 200 A (pri 380 VAC). Hidraulički sustav: Sadrži kompletno generiranje, obradu i distribuciju protoka tlaka. Smješten je u zasebnoj hidrauličnoj jedinici sa stanicom za skladištenje. Stezna površina: 1250 x 1600 mm. 1600 x 2000 mm. Maks. stezno opterećenje: Ravnomjerna raspodjela opterećenja: 8000 kg i 12500 kg. Neravnomjerna raspodjela opterećenja (na polovici površine stola): 4000 kg i 6000 kg. Maks. moment tromosti mase: 3000 kgm² i 7000 kgm². Maks. moment opterećenja: 19000 N i 35000 N kada je stezni stol zaključan. Posmak i brzi pomak: Kontinuirani pomak (X-os): 1 do 7099 mm/min. Brzi pomak (X-os): 7100 mm/min. Interpolacija: Linearna i kružna. 3D interpolacija. Spiralna interpolacija. Cilindrična interpolacija. Programiranje: Preciznost unosa: 0,001 mm za linearne osi i 0,001° za rotacijske osi. Središnja programska memorija: 3100 NC rečenica. Dodatne značajke: Korekcija alata za 99 parova (duljina i polumjer). 8 ciklusa obrade i 200 slobodnih potprograma. Simulacija programa i I/O paralelni s obradom. Opsežan dijagnostički sustav za servis i rješavanje problema.
