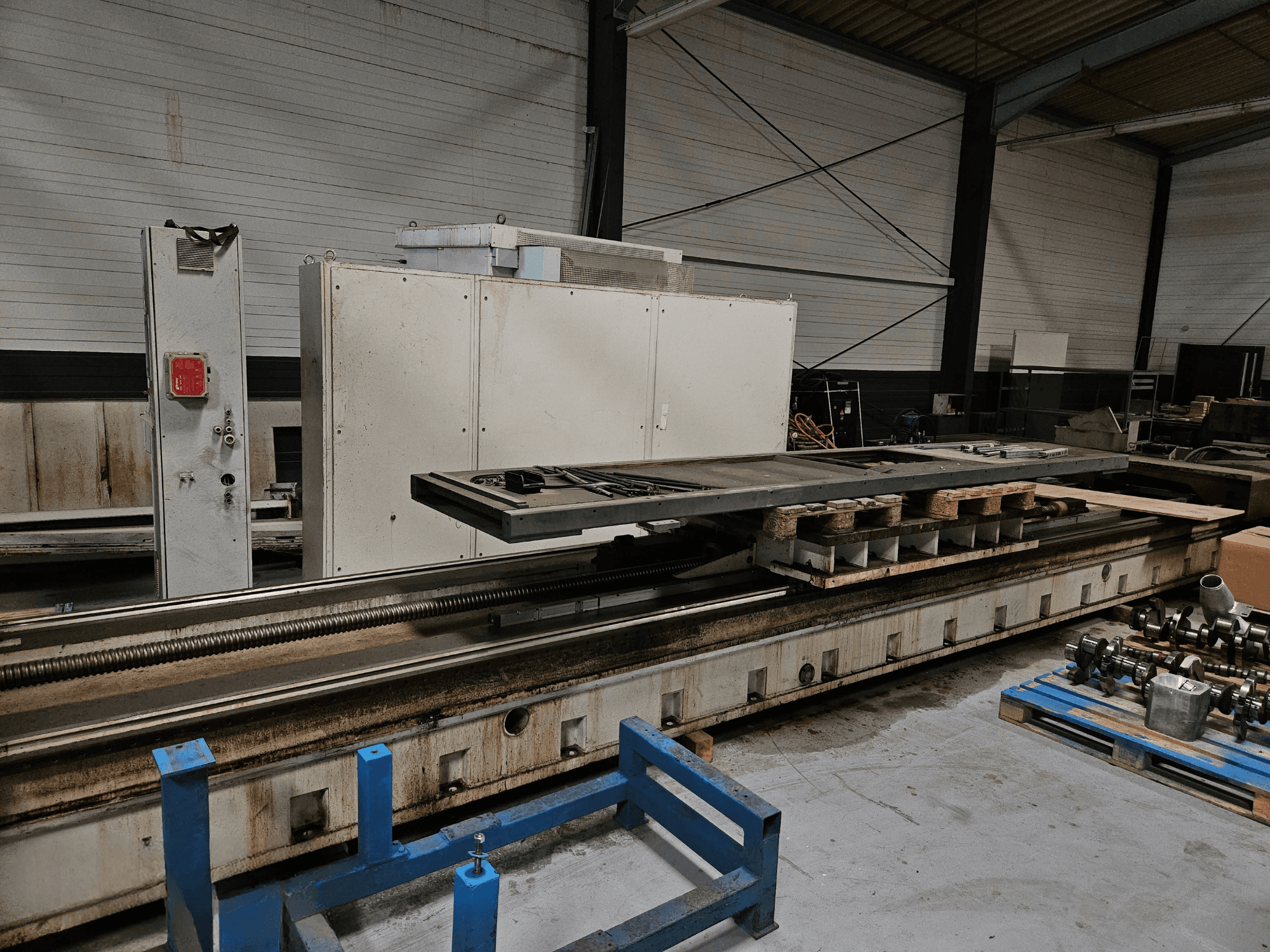

Ova 5-osna glodalica SHW UFZ 6L s krevetom proizvedena je 2008. godine. Ima impresivan pomak X-osi od 6000 mm, pomak Y-osi od 2100 mm i pomak Z-osi od 1600 mm. Stroj uključuje automatsku izmjenu alata s kapacitetom za 150 alata i robusnu površinu stezne ploče od 3600 x 3750 mm. Ako tražite visokokvalitetne mogućnosti glodanja, razmislite o stroju SHW UFZ 6L koji imamo na prodaju. Kontaktirajte nas za više detalja.
Pregled
- brand: SHW
- godina: 2008.
- MODEL: UFZ 6L
- namjena: Glodanje
- Lokacija: Njemačka
- vrsta stroja: Glodalica s postoljem
- brand upravljačke jedinice:
Tehničke informacije - SHW UFZ 6L
Dimenzije
- Visina stroja: 6450 mm
- Duljina stroja: 12500 mm
- Težina stroja: 34000 kg
- Širina stroja: 11000 mm
Pokret
- Broj osi: 5
- Putovanje osi X: 6000 mm
- Putovanje osi Y: 2100 mm
- Putovanje osi Z: 1600 mm
Tehničke specifikacije
- Maksimalna težina alata: 25 kg
- Brzina vretena: 4000 RPM
- Veličina konusa: SK 40
Dodatne informacije
Pomak W-osi: 1500 mm
Digitalni pogoni za pomicanje
X-os: 2–20000 mm/min
Y-os: 2–24000 mm/min
Z-os: 2–24000 mm/min
Brzi prelaz
X-os: 20000 mm/min
Y-os: 24000 mm/min
Z-os: 24000 mm/min
Vreteno
Glava: Automatska univerzalna glava za glodanje
Glavni motor vretena: Siemens 1PH7 167
Mjenjač: ZF 2K300 / SEW FF37 / FA47B / KA Z37
Ponovljivost: ±0,002 mm
Mjenjač alata
Vrsta: Automatski
Kapacitet: 150 alata
Maks. duljina alata: 400 mm
Maks. težina alata: 25 kg
Konus alata: SK50 DIN 69871
Stanica: Stanica za preuzimanje
Stol/tanjuri
Površina stezne ploče: 3600 x 3750 mm
Elektronika i upravljanje
Upravljačka ploča: Integrirani CNC u radnoj platformi
Servo motori: Siemensova serija 1FT6
Pogoni/regulatori: Indramat ECOdrive 3
Mjerni sustavi: Heidenhain LS 186C / LB 382C / ROD 480 / ROQ 425
Elektronička tlačna sklopka: ifm PN 5, PN 7
Napajanje
Napon: 400 V, 3-fazni, 50 Hz
Priključak za napajanje: cca. 80 kVA
Glavni osigurač: 160 A (spori)
Presjek vodiča: 70 mm²
Pneumatika i hidraulika
Tlak: 4–6 bara
Priključak: G1/4
Potrošnja zraka: cca. 320–400 l
Ventilski terminal: Festo CP10+
Hidraulički sustav: Bosch s 1 x 50 l akumulatorom
Dodatna oprema
CNC rotacijski stol: Demmeler DRTN
Površina stola: 2000 x 1800 mm
Maks. brzina rotacije: 4 min^-1
Praćenje sudara: Brankamp Typ CMS (1-kanalni)
Sigurnosna kočnica: Mayr Typ 891...
Rashladna jedinica: Schimpke DK 38 V / BKW SK 250D
Filter rashladne tekućine: Knoll KF110/1100
Filter ulja: ARGO D 062-156
Transporter strugotine: Richter SP 250/63 (x2)
Mjerni sustav: m&h 20.10 Set Multi SK50 / m&h 35.10 TS utikač
Podmazivanje: Automatsko
Kućište stroja: trostrano
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
