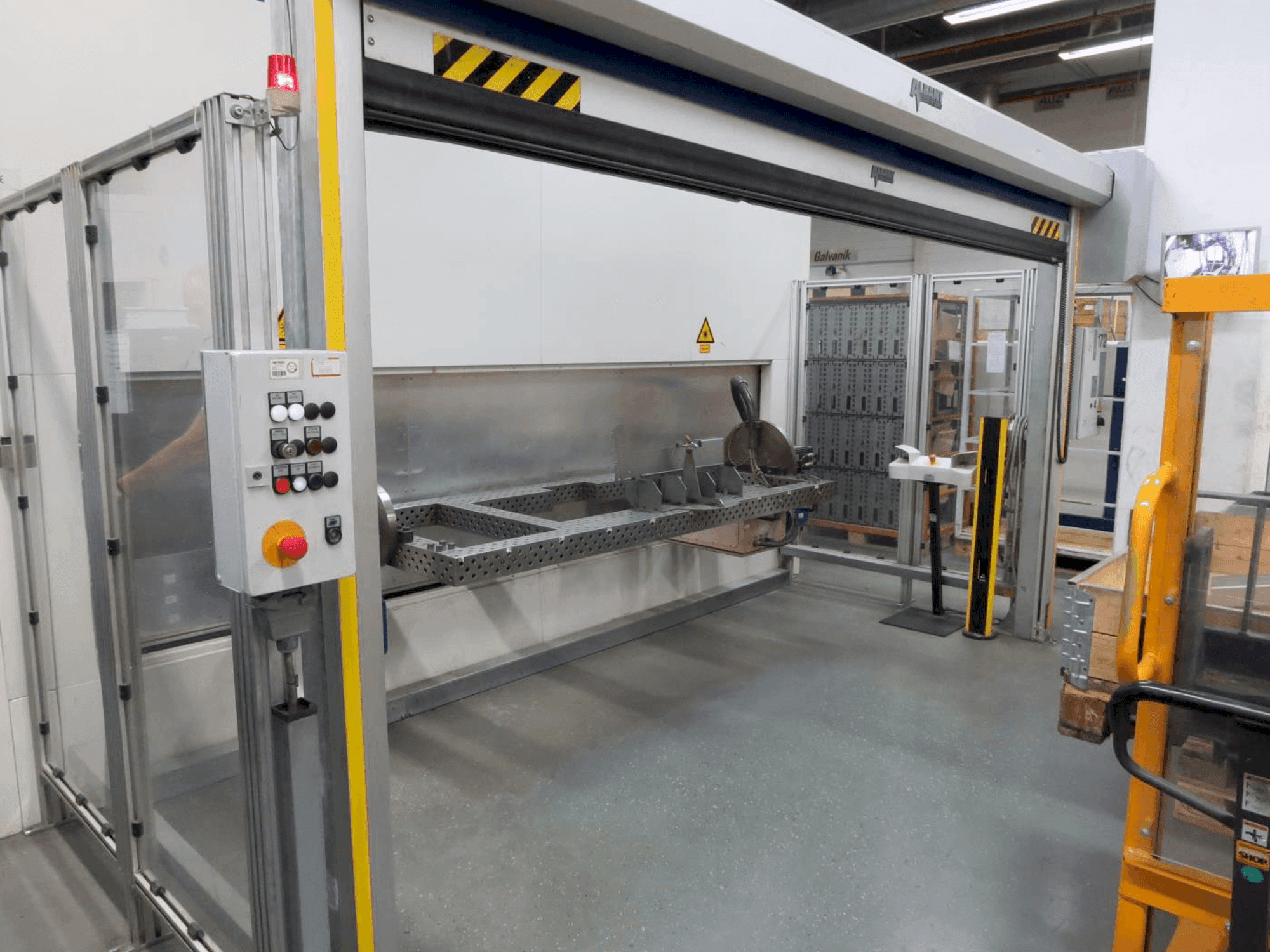

TRUMPF - TruLaser Robot 5020DE-LAS-TRU-2007-00002

Dodatna oprema

• Stezni stol ima dimenzije (X x Y) 2400x1000 mm.

Prednosti stroja

Kvalitativne prednosti stroja

• Zaštitna kabina otporna na lasersko svjetlo s krovom, ccd kamerom, c/b monitorom, podesivim nišanom, napojnim kabelom kamere duljine 30 m i bnc video kabelom duljine 10 m.
• Objektiv žarišne duljine f = 200 mm, kaseta za zaštitno staklo za jednostavnu zamjenu zaštitnog stakla
• Vođenje i oblikovanje snopa, optička zaštita pomoću laval crossjet-a, šestosna mehanika industrijskog robota sa zglobnom kinematikom
• Procesna optika beo 7000210p za lasersko zavarivanje, dizajnirana za navedeno opterećenje i momente tromosti od 30 kg
• Glavni vremenski paralelni utovar i istovar komponenti, dizajn robotske ćelije s visećim robotom.
• Proširivo do maksimalno 4 kabela laserskog svjetla, kolimacija 0° s defokusiranjem i promatranje kamerom.
• Pilot laser s držačem plazma senzora, upravljanje pilot laserom preko laserskog upravljanja
• Winlas softver za lasersko programiranje. Mogućnost pohranjivanja 99 laserskih programa.
• Izlazna snaga: 3000 w na radnom predmetu, 4000 w ukupno s 1000 w rezerve upravljanja
• Postavljanje optike za 1 laserski svjetlosni kabel s brzim prekidačem (vrijeme prebacivanja od 50 ms), postavljanje optike može se

Tehničke prednosti stroja

• Laserski uređaj, adut za vođenje i oblikovanje snopa nd:yag laser hl 3006 d, laserski svjetlosni kabel llk-b 06, duljina 40 m
• 2 nc rotacijske osi, svaka s protuležajem i čistom širinom stezanja od 2000 mm
• 1 glavna rotacijska os za okretanje komponenti unutra i van, tip handte sf - l4000
• Zaštita okretišta pomoću rolete do širine kabine
• Zaštitno staklo, sustav za vađenje ploče za dovod medija, kompatibilan s robotom
• Svjetlonepropusna integracija u zaštitnu kabinu, softver
• Pozicioner komponente: dvostruko okretni pozicioner dwpv 500ms za držanje steznih uređaja za dvije komponente
• Kuka kr 30/ ha (visoka preciznost) robot sa kr c2 kontrolerom, bnc video kabelom, 10 m dužine
• Promjer vlakana 600 mm, količina zraka 4000 m3/h, integrirani, automatski sustav za gašenje
• Potreban prostor uklj. Okretni pozicioner: (dxš): 4800 mm x 4300 mm

Dodatne informacije

Stroj nema dodavač žice // Machine still under power
