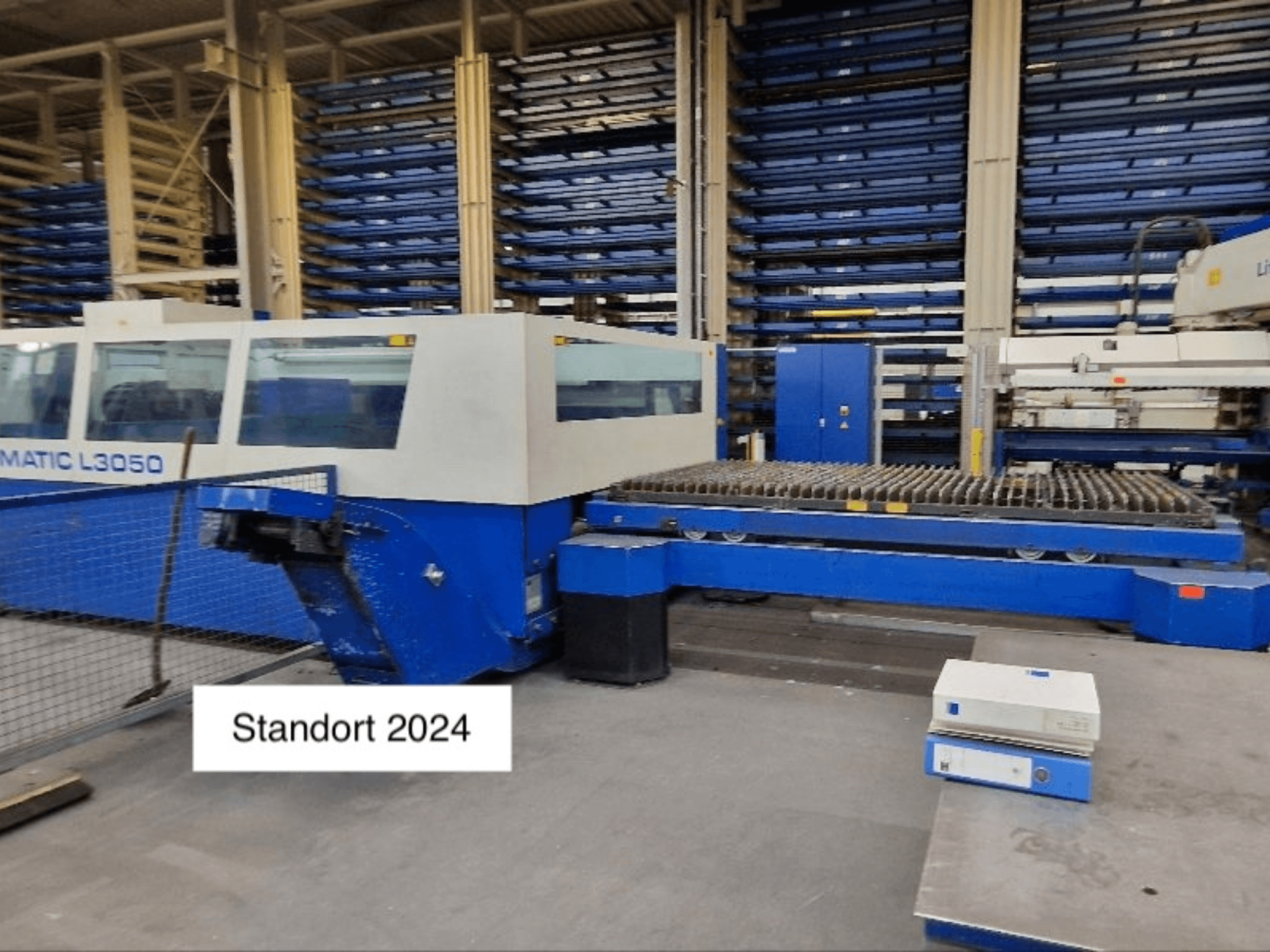

TRUMPF - Trumatic L3050DE-CUT-TRU-2004-00001

• Upravljački sustav: Siemens Sinumerik 840 D

• Radno područje: 3000 × 1500 × 100 mm

• Boja: bijela RAL 9002 / encijan plava RAL 5010

• Zatvoreni okvir stroja s integriranom laserskom jedinicom

• Laserska jedinica: CO₂ laser TLF 5000, visokofrekventno pobuđen

• Rashladna jedinica, funkcija dnevnika

• Automatski mjenjač paleta

• Uzdužni transporter za male dijelove/otpad

• Pogoni: portalni pogon u kombinaciji s linearnim izravnim pogonima

• Kontrola snage lasera

• HI-LAS rezanje pod visokim tlakom

• PMS sustav plazma senzora

• Brza obrada sa SprintLasom

• ContourLas za izradu malih rupa

• Programabilni ciklusi napajanja

• Mikrozavarivanje

• Programabilna kontrola tlaka plina za rezanje

• Glava za lasersko rezanje s lećom od 5" i lećom od 7,5"

• Sustav za brzu izmjenu reznih glava

• Automatsko prepoznavanje ruba lista

• APC kapacitivna kontrola visine i kontrola procesa

• PCS (Sustav upravljanja procesima)

• Pozicijska laserska dioda

• Automatsko podešavanje fokusa (AutoLas Plus)

• Uređaj za prskanje za sigurnu obradu debelih limova

• Automatsko isključivanje

• Rasvjeta radnog prostora

• Maks. težina obratka: 900 kg

• Brzina pozicioniranja (X/Y): 200 m/min

• Brzina simultanog pozicioniranja (X+Y): 300 m/min

• Maksimalna debljina željeza: 25 mm

• Maksimalna debljina nehrđajućeg čelika: 25 mm

• Maksimalna debljina aluminija: 15 mm

• Sinumerik 840D upravljački program:

  • Otvoreni sustav upravljanja baziran na računalu

  • Jednostavno rukovanje

  • Online pomoć

  • Dijagnostičke funkcije

  • Dnevnik održavanja

  • Tehnološki podaci

  • Udaljena usluga

• Programiranje za radionicu: ToPs 100 lite

• Sigurnost

  • Višesnopne svjetlosne barijere

  • Potpuno zatvoreno vođenje snopa s ventilacijom dušikom

  • Sustav praćenja

  • Višekomorno usisavanje i kompaktni sakupljač prašine

  • Zaštitni ogradni prostor

• Softver za strojni sustav

  • TruTops laserski postprocesor TCL 3050 – 1 jedinica

  • Softver za upravljački sustav Cell machine TCL3050 (2. licenca)

Dodatna oprema

• TRUMPF LiftMaster jedinica za utovar i istovar (trenutno nije instalirana)

  • Osnovna jedinica uklj. uređaj za odvajanje lima i sustav za mjerenje debljine

  • Produžetak stalka (R), izmjenjivi zupci

  • Proširenje za rukovanje paletama (P)

  • Odvajanje tankih limova (1–2 mm)

  • Treća pozicija bez istovarne stanice

  • Istovarna stanica

  • Zupci od nehrđajućeg čelika za rukovanje bez ogrebotina

  • Osnovni okvir LiftMaster za priključak skladišta i dvostruka kolica za utovar/istovar

  • Sigurnosni uređaji: drugi strujni krug svjetlosne barijere

• Proširena strojna oprema

  • Rezna glava s lećom od 3,75" za rezanje velikom brzinom

  • Dodatna rezna glava s lećom od 10" za obradu debelih limova

• Priprema automatizacije (za buduću nadogradnju)

  • Priprema za LiftMaster (standardne palete)

  • Uključuje instalaciju, puštanje u rad i obuku

  • Uključuje jamstvo, prijevoz i pakiranje

  • Mrežna veza
