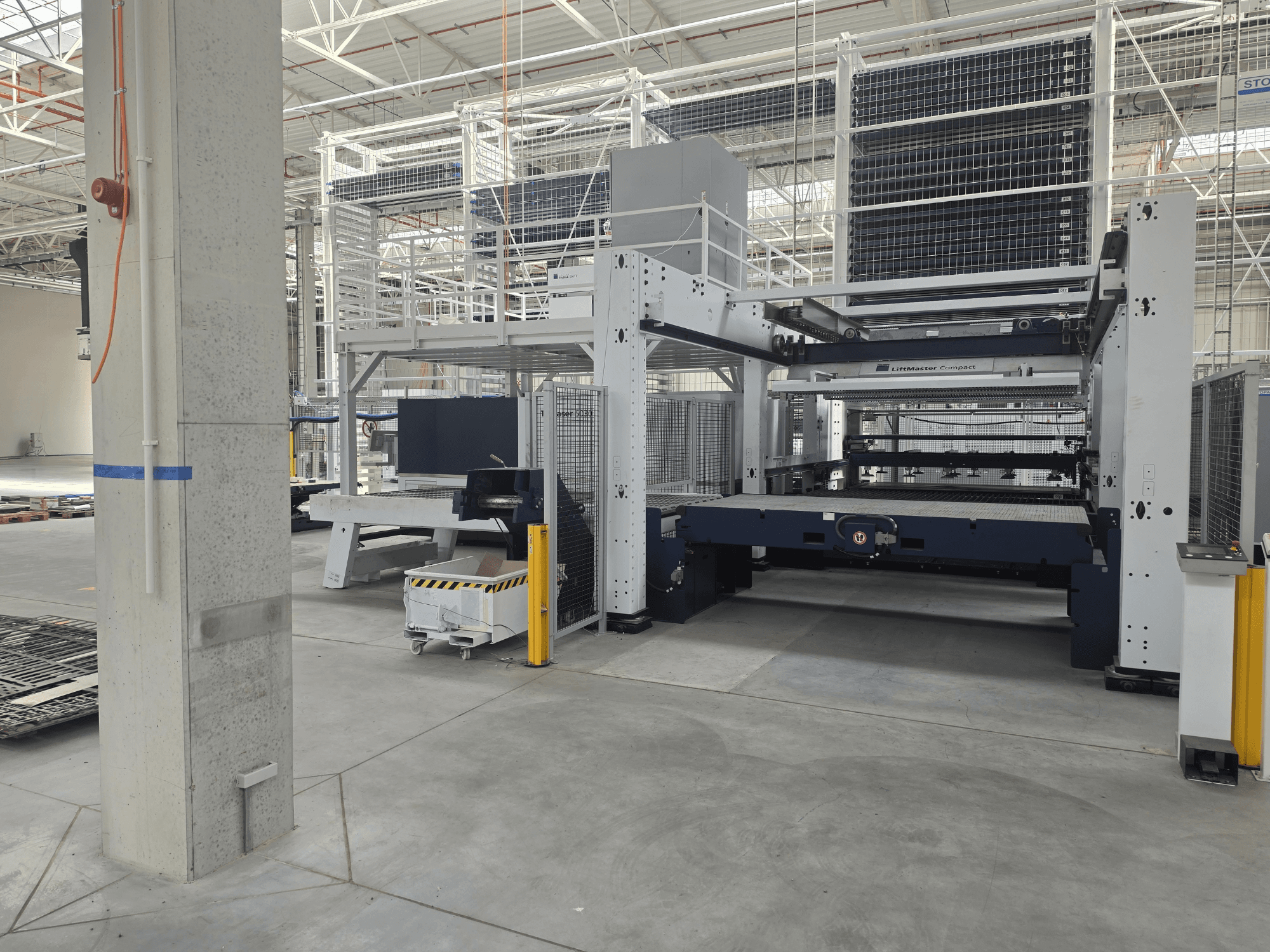

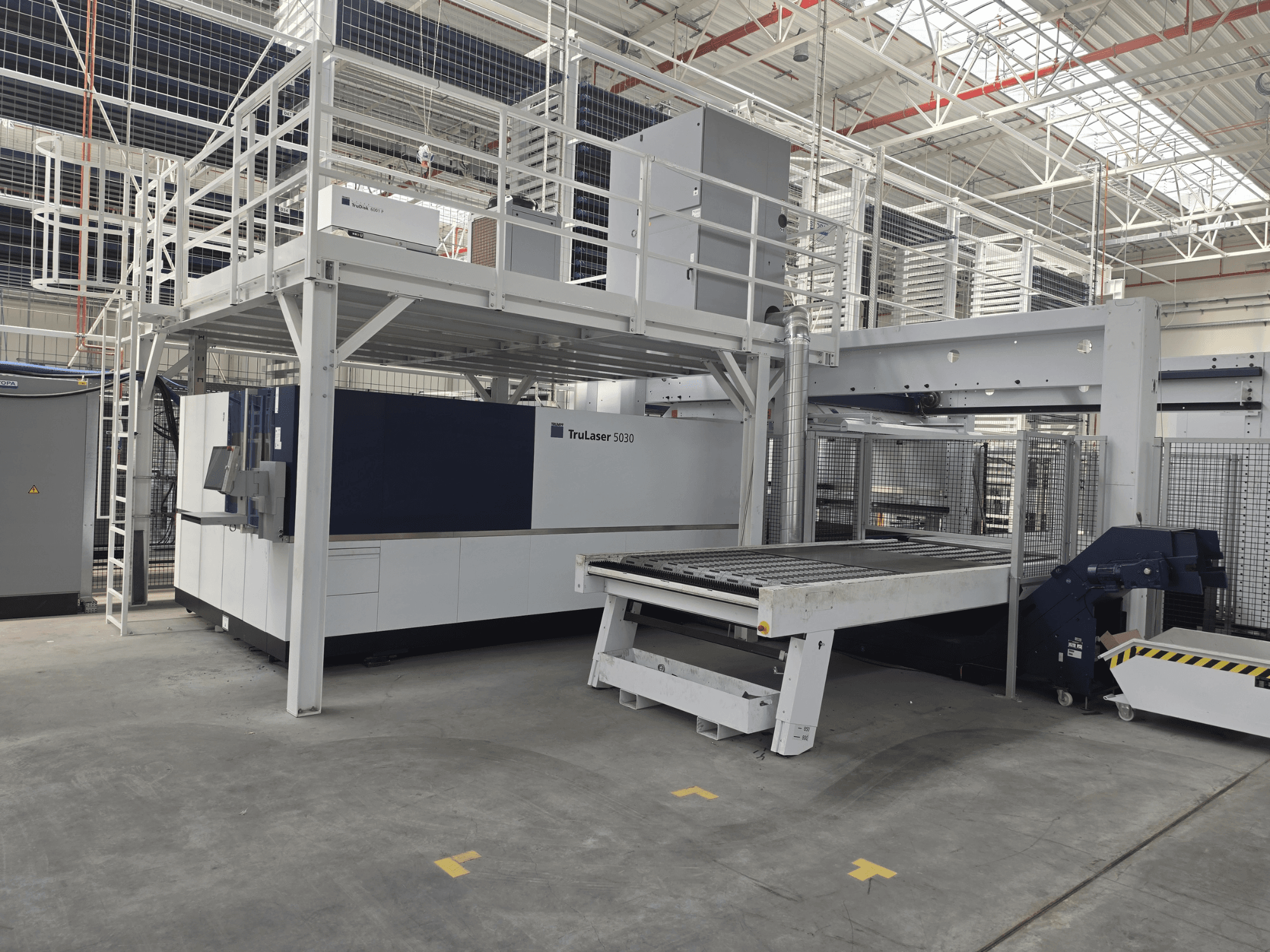

TRUMPF - TruLaser 5030 fiber L76 FMCPL-CUT-TRU-2022-00001

• Radni format/područje: 3000 x 1500 mm; X 0–3000 mm / Y 0–1500 mm / Z 0–115 mm

• Dizajn stroja: Zatvoreni okvir stroja; portalni pogon s izravnim linearnim pogonima; automatski uzdužni mjenjač paleta; integrirani upravljački ormari i ormar za pohranu; rasvjeta radnog područja; lampica statusa stroja; stroj s vodom/zrakom i laserski hladnjak; CE sukladnost; temperatura okoline 5–35 °C

• Dinamika/točnost: Maks. simultana brzina osi 280 m/min; Ps 0,03 mm; Pa 0,05 mm; min. programabilni korak 0,001 mm

• CNC upravljanje: Siemens SINUMERIK 840D sl s 21,5" MultiTouch zaslonom u boji; MultiTouch HMI; USB i RJ45; integrirani tehnološki podaci; programabilni plin/tlak za rezanje; planiranje proizvodnje; obrada više listova; automatsko isključivanje; sučelje za daljinsku podršku; vodič za uvjete; vodič za rezanje; središnja veza; online upravitelj ažuriranja

• Izvor lasera: TRUMPF TruDisk 6001 (6 kW) laser s diskom u čvrstom stanju; isporuka optičkog snopa; jedan LLK izlaz; zatvoreno vođenje snopa; visoka otpornost na povratnu refleksiju; stabilan izlaz tijekom vijeka trajanja

• Rezna glava: Univerzalna jedinica za rezanje; strategija s jednom reznom glavom; adaptivni sustav leća; zaštitno staklo s online praćenjem stanja; automatsko centriranje mlaznice; zaštita od sudara; kapacitivna kontrola visine; automatski žarišni položaj; pilotni laser

• Standardne funkcije rezanja: AdjustLine; BrightLine fiber; ControlLine; FastLine; FlyLine; FocusLine; NitroLine; PierceLine; Performance paket; paket za rezanje velikom brzinom; paketi za rezanje bakra i mesinga; mikro zavarivanje

• Dodatni paket za rezanje: Highspeed Eco (rezanje fuzijom, nehrđajući čelik srednje debljine) sa smanjenjem plina za rezanje do 70% i povećanjem protoka lima do 100%

• Automatska izmjena mlaznica: 21 položaj; automatska izmjena/čišćenje/ponovno podešavanje vezano uz materijal/proces; smanjuje postavljanje/rukovanje

• Drop&Cut: Integrirana kamera; dodjeljuje sliku preostalog lima geometriji dijela uživo; pregled rezanja uživo; nije potrebno zasebno programiranje za osnovnu upotrebu

• Kamera za nadzor procesa: Nadzor s prednje strane (~2,5 m); daljinsko promatranje; preliminarna procjena rezultata; izlaz video streama na vanjski monitor

• Rukovanje paletama/materijalima (integrirano u stroj): Automatski uzdužni mjenjač paleta; utovar/istovar paralelno s obradom; pristup paletama s tri strane

Dodatna oprema

• LiftMaster Compact 1530 (AL34) automatski sustav za utovar/istovar

  • Tip 1530; maks. lim 3000 x 1500 mm; min. lim 1000 x 1000 mm

  • Maks. debljina lima 25 mm; maks. težina lima 900 kg; maks. težina istovara 900 kg

  • S podizačem grablja: maksimalna debljina 25 mm; s podizačem grablja + sustavom remena: maksimalna debljina 15 mm

  • Minimalna veličina dijela s podizačem grablja: 150 x 150 mm

• Oprema/opcije LiftMastera

  • Priključak za skladištenje; produženo kretanje palete izvan stroja

  • Uređaj za odvajanje listova; detekcija dvostrukih listova; sinkrono utovarivanje

  • Odvajanje tankih limova (0,8–2,0 mm); stanica za utovar za visinu snopa od 90 mm

  • Hvataljke za utovar od konstrukcijskog čelika, razmak od 67 mm, zamjenjivi zupci

  • Paleta za gotove dijelove; hvataljke za istovar od konstrukcijskog čelika, razmak zubaca 33,5 mm

  • Linearna verzija: linearna os za pokretni okvir hvataljke

  • Dodatna portalna stanica

• PartMaster na portalnoj stanici: ergonomsko sortiranje gotovih dijelova i kostura; pogodno za debljinu lima do cca. 12–12,7 mm

• Integracija pohrane

  • STOPA priključak za pohranu; stroj pripremljen za automatiziranu integraciju pohrane; sučelje za pohranu

  • TC-CELL / TruTops Fab Module Storage za potpuno automatski protok materijala i proizvodnje

  • Razmjena podataka o sirovinama i gotovim pločama

  • Sigurnosna oprema za priključak skladišta, uključujući drugi strujni krug sigurnosne svjetlosne barijere

  • Inženjering/dizajn sustava TRUMPF i STOPA
