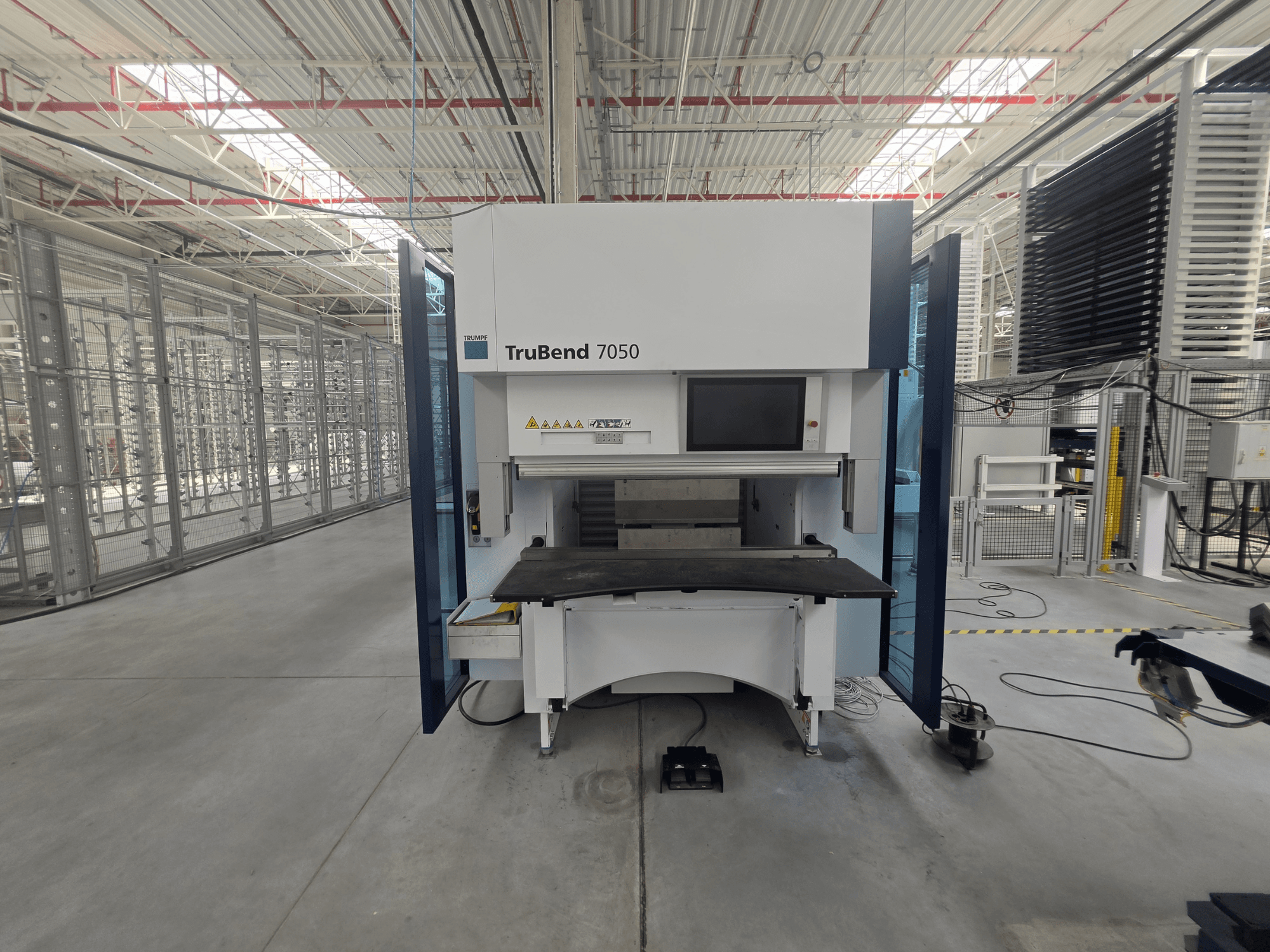

TRUMPF - TruBend 7050 (B28)PL-BEN-TRU-2022-00001

• Pogon: Dinamički elektromehanički pogon momenta

• Kapacitet i dimenzije:

  • Slobodni uspravni razmak: 1305 mm

  • Korisna visina ugradnje: 385 mm

  • Dubina grla: 250 mm

  • Radna visina: 1.150 mm

  • Okvir stroja: Stabilan zavareni okvir

• Osovine i stražnji mjerač:

  • CNC osi: 7 (Y, X1, X2, R1, R2, Z1, Z2)

  • Stražnji mjerač: 6-osni neovisni sustav (X1/X2/R1/R2/Z1/Z2), obje jedinice se kreću neovisno

  • Značajke stražnjeg mjerača: Prsti od karbonskih vlakana, kaljene referentne površine, spiralni Z-pogon, fleksibilno pozicioniranje

• Hod / radni raspon:

  • Y hod: 215 mm

  • X hod: 240 mm (maksimalni raspon stražnjeg dometa 500 mm)

  • R hod: 153 mm

• Brzine:

  • Brzi/povratni Y: 220 mm/s

  • Y radna: 25 mm/s

  • X: 1.500 mm/s

  • R: 750 mm/s

  • Z: 2.200 mm/s

• Točnost pozicioniranja:

  • Y: 0,002 mm

  • X: 0,02 mm

  • Z: 0,02 mm

• Krunidba:

  • CNC upravljano krunisanje, automatska kompenzacija putem pogona

  • Pogon za krunjenje integriran u stol

  • Pogodno za savijanje na više stanica

• Y-os / prešana greda:

  • Induktivni Y mjerni sustav

  • Dinamička kompenzacija opružnog povrata s automatskom korekcijom na temelju sile

  • Očvrsnute podesive vodilice

• Upravljački sustav:

  • TRUMPF Touchpoint TruBend, 21,5" TFT Full HD (1920×1080)

  • Intel Core i5 2,7 GHz dvojezgreni procesor, Windows Embedded Standard 7

  • Realistična 3D vizualizacija, baza podataka TRUMPF tehnologije

  • Upravljanje korisnicima s razinama Standard/Stručnjak/Administrator

  • Uključeno 10 korisničkih pristupnih kartica

• Podatkovna sučelja:

  • USB, RJ45, Ethernet 10/100 Mbit/s

  • Središnja veza, OPC UA

  • Internetska teleusluga / udaljena dijagnostika

• Stezanje i podešavanje alata:

  • Automatsko TRUMPF gornje i donje stezanje alata (samocentrirajuće, kaljeno)

  • Brza promjena segmenta

  • LED indikator alata integriran u gornji stezač (prikazuje položaje podešavanja/sljedeću stanicu savijanja)

• Sigurnost:

  • Automatska zaštita od savijanja (dio paketa produktivnosti Plus)

    • Optoelektronički sigurnosni sustav s automatskim podešavanjem visine alata

    • Omogućuje maksimalnu dopuštenu brzinu Y s nožnom papučicom

    • Automatsko podešavanje, pomicanje izvan radnog područja za bočnu obradu

  • Elektronički nadzirana bočna sigurnosna vrata

  • Električno podižuća stražnja vrata

  • Zaustavljanje u nuždi

  • Uređaji za osiguranje pri transportu

  • CE oznaka

• Ergonomski paket:

  • Prednji potporni stol

  • Prednja i stražnja LED rasvjeta radnog područja

  • Podrška za sjedeći/stojeći rad

  • Polica za dokumente

  • Ladica za mjerne instrumente

Dodatna oprema

• Mjerna oprema:

  • Digitalni kutomjer

  • Digitalni kaliper

  • Kvadrat s rubom od 90 stupnjeva

  • 1x TecZone Bend licenca

• Bežični 2D čitač kodova s Bluetooth vezom
