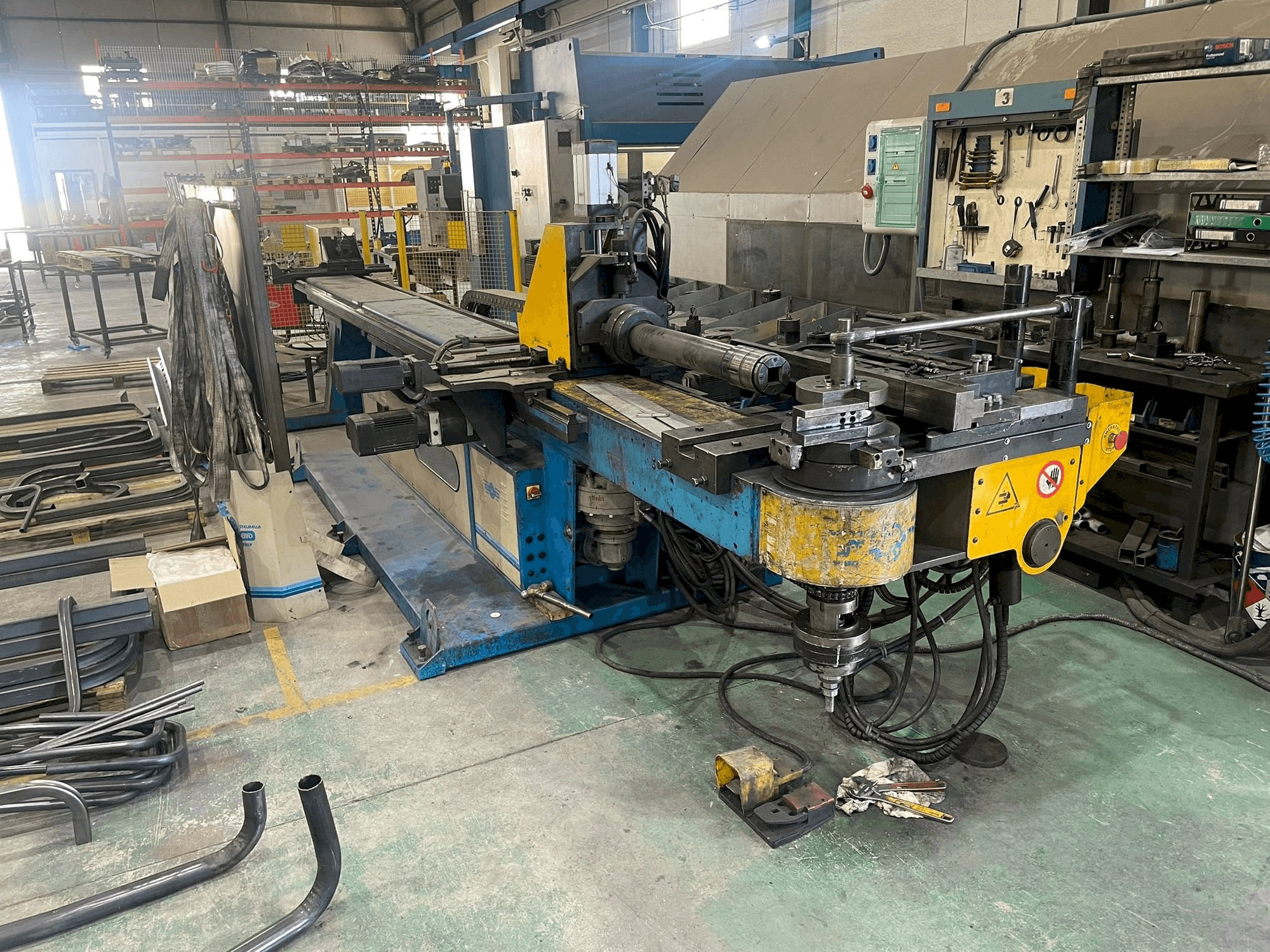

STAR-BEND - STAR 800 CN6/GEN/LES-BEN-STA-2006-00001

Prednosti stroja

Kvalitativne prednosti stroja

• Precizna brzina: max. Brzina savijanja (y-os)(*2) 90°/1".
• Maks. Brzina translacije (x-os) 1000 mm/1".
• Maks. Brzina rotacije (z os) 360°/1".
• Brzina prevođenja ponovljivosti (x os) +/- 0,1 mm.
• Ponovljivost kuta savijanja (y-os) +/- 0. 1°.
• Ponovljivost kuta rotacije (z os) +/- 0. 1 °.
• Maksimalna produktivnost (sa zavojima na 90°) 500 ciklusa / sat

Tehničke prednosti stroja

• Minimalni unutarnji radijus savijanja (_1) sa standardnom osovinom (Ø 60 mm) <= 40 mm
• Maksimalni radijus savijanja sa standardnim krakom (na osi cijevi) 320 mm
• Maksimalni polumjer savijanja s posebnim krakom (na osi cijevi) 600 mm
• Korisna duljina na vretenu (_3) 6000 mm
• Vrat vretena (preko središta matrice) 1200 mm
• Visina glave (od sredine grla) 520 mm
• Radna visina od središta matrice do poda (_2) 1210 mm
• Maksimalni kut savijanja 220 °.
• Unutarnji korak pozicioniranja 80 mm
• Podesivi hod stezne kolica 120 mm, podesivi hod vretena (_2) 0-100 mm, podesivi hod kontrastnog klizača 120 mm
