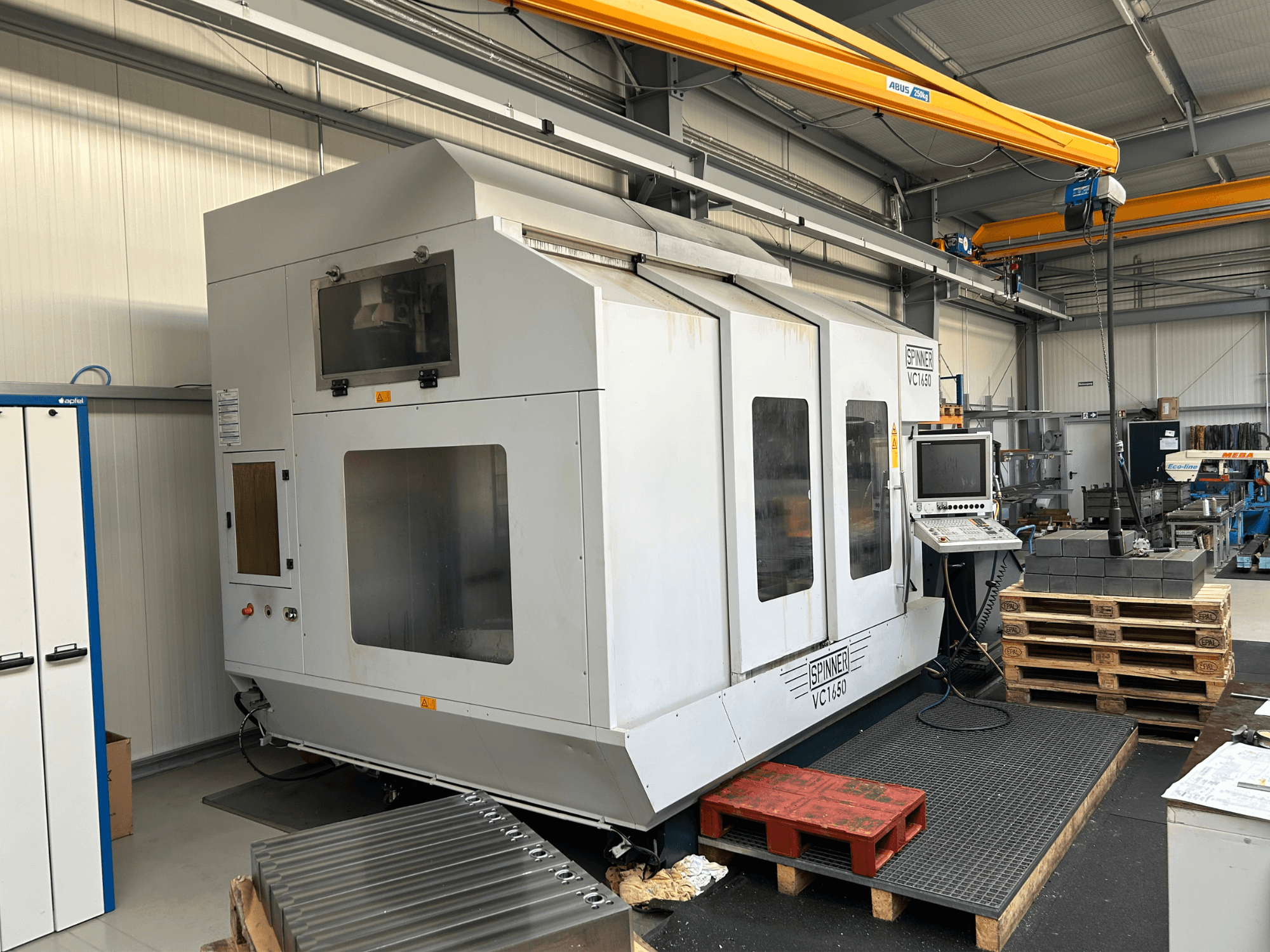

SPINNER - VC 1650-5A-9DE-MIL-SPI-2018-00001

• Dodirna sonda za obradak: Blum TC52 sustav s bežičnom vezom za mjerenje obradaka i određivanje pomaka nulte točke ili dimenzija

• Rotacijski stol od 360°: Promjer 900 mm - 870x870 mm s lijeve strane

• Dodatni stezni stol s desne strane: 650x870 mm

• Automatski mjenjač alata na lijevoj strani za 96 alata

• Maksimalna duljina alata: 400 mm

• Maksimalni promjer alata: 120 mm (150 mm sa slobodnim susjednim pozicijama)

• Maksimalna težina alata: 15 kg

• Dinamička brzina vretena motora: 9000 o/min

• Verzija s visokim okretnim momentom: 464 Nm (S6 25%); Snaga: 35KW/68KW (S1/S6)

• Hodovi: X=1650 mm, Y=820 mm, Z=820 mm

• Čišćenje ispuhivanjem glave vretena

• Ispiranje pod visokim tlakom: 70 bara TW s dodatnim spremnikom rashladne tekućine od 350 litara, visokotlačnom pumpom i papirnatim filterom pod pritiskom

• 5-osni precizni obradni centar

• Automatsko kinematičko mjerenje s ciklusima sonde

• Funkcije za trodimenzionalnu korekciju alata i poboljšanu kvalitetu površine obratka

• Držač alata mora se naručiti zasebno

• Dvobojna završna obrada RAL 7035/5008

• Potrebni elementi za niveliranje na postolju stroja

• Oko 14.000 sati

  Oko 6000 sati vretena

Opcija softvera Heidenhain TNC 620/TNC 640 sa sljedećim funkcijama:

- Automatsko mjerenje i kompenzacija rotacijskih osi korištenjem ciklusa dodirne sonde krajnjeg korisnika

- Kinematičke vrijednosti izmjerene ciklusom automatski se prenose u parametre stroja

- Automatsko generiranje datoteke zapisnika za procjenu kinematičkog mjerenja - Optimizacija točnosti stroja tijekom zakretanja i 5-osne obrade

- Za mjerenje su potrebne dodirna sonda za obradak i kalibracijska kugla

TNC softverska opcija: 5-osna simultana interpolacija i 3D obrada

Opcija softvera Heidenhain za TNC 620/TNC 640; "Napredni skup funkcija 2"

sa sljedećim funkcijama: - 5-osna simultana interpolacija

- Održavanje položaja vrha alata tijekom kretanja osi okretanja kompenzacijom linearnih pokreta osi

TCPM funkcija s proširenim postavkama za TCPM rad

- Funkcije za trodimenzionalnu korekciju alata

- Funkcije za poboljšanje kvalitete površine obratka

3D model VC1650HV (verzija s 5 osi)

za CAD/CAM u STEP formatu;

Podaci se isporučuju na CD-ROM-u; uključujući plan postavljanja i simulacijski model

Priprema sučelja za Blumove infracrvene sonde TC50/TC52/TC54-20

Prijemna jedinica IC56 i elektronika za obradu IF59 ugrađene u stroj za spajanje Blumovih obradaka ili

mjerne sonde alata. Sučelje može istovremeno upravljati s do dva sustava mjernih sondi, što znači da kada su obratak i mjerna sonda alata instalirani istovremeno, ovaj položaj je potreban samo jednom.

Mjerna glava obratka za glodalice, Blum TC52 sustav

za umetanje u vreteno s bežičnom vezom s CNC upravljačkom jedinicom za mjerenje obratka i određivanje pomaka nulte točke ili dimenzija obratka

BEZ držača alata. Držač alata se mora naručiti zasebno.

S 1 sondom 3x30 mm.

NOVA VERZIJA 2 s IR prijemnikom IC56

Držač alata SK50 za TC52 dodirnu sondu

Visokoučinkoviti obradni centar SPINNER VC1850-SA-3 (8K50)/ Heidenhain TNC640

5-osni vrhunski obradni centar s

Rotacijski stol od 360°, 870 x 870 mm, na lijevoj strani radnog prostora

Održivi stezni stol na desnoj strani radnog prostora, 660 x 870 mm

Zakretna os na vrhu glave za glodanje +11-110°

s Heidenhain TNOS40/19 upravljačkom jedinicom

Dinamičko vreteno motora do 9.000 okretaja u minuti: VERZIJA S VISOKIM MOMENTOM HT: M-464 Nm (88 25%); P436 kW/68 kW (81/86)

Hod X1050 mm Y=20 mm 2-820 mm

Veličina konusa alata 50 prema DIN 6871-A. Vučne ručke prema DIN 60872-A. Uređaj za ispuhivanje konusa vretena. Automatski mjenjač alata integriran na lijevoj strani stroja za 96 alata.

Klizač mjenjača za promjenu u horizontalno vreteno.

Maksimalna duljina alata 400 mm; maksimalni promjer alata 120 mm ili 150 mm sa samostojećim alatima, maks. 15 kg.

Linearno vođenje u sve tri osi.

Potrebni elementi za podešavanje na postolju stroja za niveliranje. Potpuno zaštitno kućište + osvjetljenje radnog područja.

Dokumentacija: Jednobojna završna obrada, dvobojna RAL 70355006.

Transporter strugotine VC1850 verzija A2-desno TR

Naprijed ispod stroja. Desno. Izlaz,

Uključuje dva integrirana pužna transportera za transport strugotine iz radnog prostora do transportera strugotine.

Izravni mjerni sustavi u X/Y/Z za VC1650-TNC620/TNC640

za model VC1650 VC serije s Heidenhain upravljanjem

centralno postavljen između vodilica za optimalnu točnost

preporučuje se za visokopreciznu obradu i smanjeno temperaturno odstupanje

Električna priprema HD 70 bara

za ispiranje pod visokim tlakom 70 bara.

Ovaj položaj je potreban za ugradnju visokotlačnog spremnika/visokotlačnog sustava za ispiranje.

Ispiranje pod visokim tlakom 70 bara TW (pomoćni spremnik) V2 350 litara

dodatni spremnik rashladne tekućine s visokotlačnom pumpom MTS20-80 i gravitacijskim papirnatim filterom

kapacitivni prekidač razine

Za glodalice je potrebna priprema vretena za dovod rashladne tekućine (stavka 11069P)

VOLUMEN SPREMNIKA cca. 350 litara

Priključak za ekstrakciju 250

Priključna prirubnica za elektrostatički pročišćivač zraka, promjer 250T

NC softverska opcija "Zakretanje ravnine obrade i obrada rotacijskim stolom"

- Projekcija konture programirane u XY ravnini na plašt cilindra

- Automatski izračun brzine pomaka u mm/min rotacijske osi, ovisno o udaljenosti alata od

središte rotacijske osi

Krug u 3 osi s rotiranom ravninom obrade (kružnica grube obrade)
