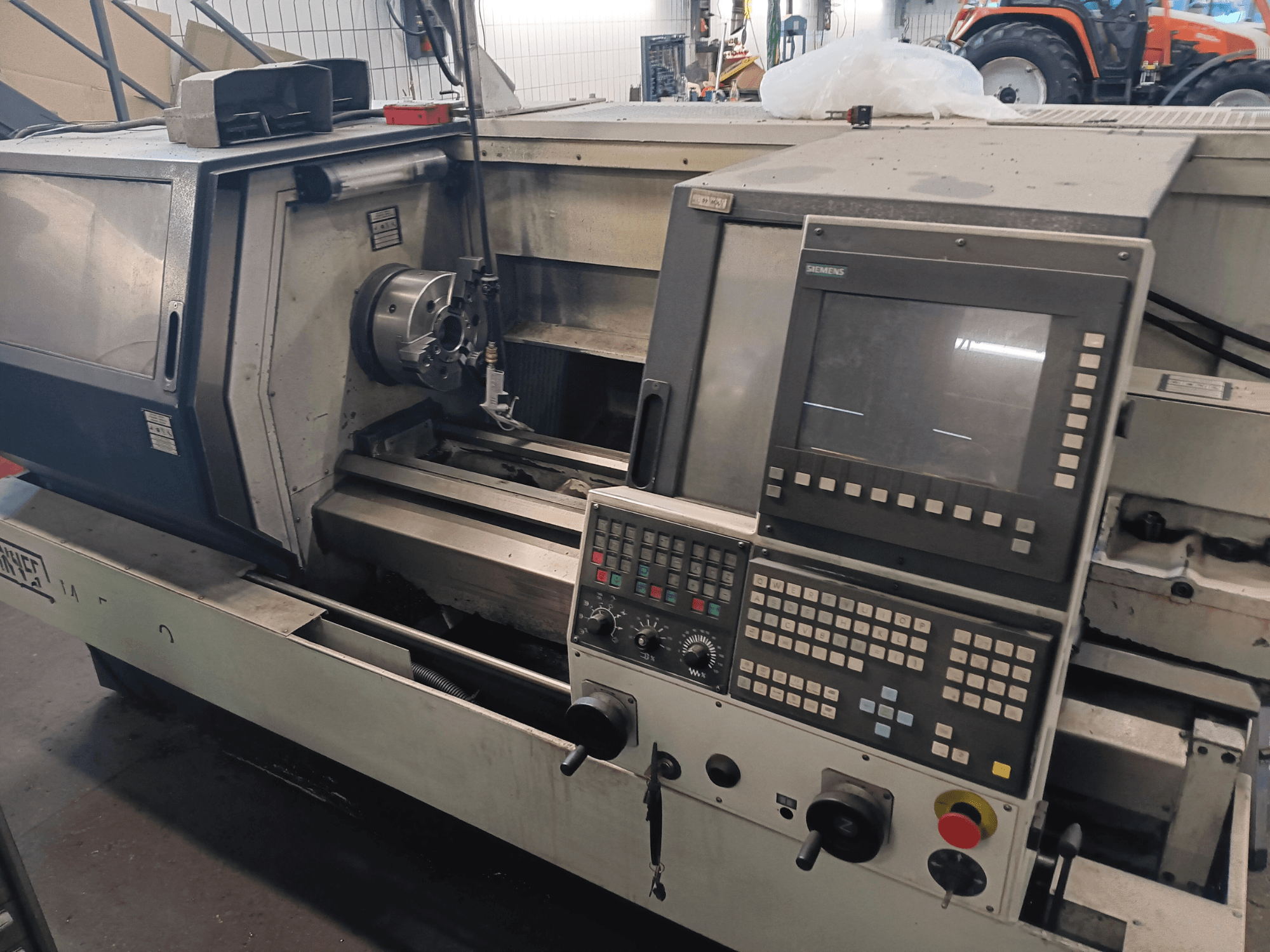

Ovaj 3-osni SPINNER MT 500/1000 AT proizveden je 2000. godine. Ima pomak X-osi od 210 mm i pomak Z-osi od 930 mm. Stroj uključuje robusni stol dimenzija 520 x 900 mm s nosivošću od 400 kg. Ako tražite visokokvalitetne mogućnosti obrade, razmislite o stroju SPINNER MT 500/1000 AT koji imamo na prodaju. Kontaktirajte nas za više detalja.
Pregled
- brand: SPINNER
- godina: 2000.
- MODEL: MT 500/1000 AT
- radni sati: 27218
- namjena: Tokarenje
- Lokacija: Njemačka
- vrsta stroja: Stroj za horizontalno tokarenje
- brand upravljačke jedinice: HEIDENHAIN
Tehničke informacije - SPINNER MT 500/1000 AT
Kontrolna jedinica
- Marka kontrole: HEIDENHAIN
- Model kontrole: TNC 410/426
Dimenzije
- Težina stroja: 2300 kg
Pokret
- Osa C: 360°
- Broj osi: 3
- Putovanje osi X: 210 mm
- Putovanje osi Z: 930 mm
Tehničke specifikacije
- Suprotno vreteno: Ne
- Pogonjeni alati: Ne
- Preciznost pozicioniranja: 3 µm
- Brzina vretena: 3600 RPM
- Veličina konusa: SK 40
Dodatne informacije
Stroj/Mehaničar MT500-1000
Pomak X-osi: 210 mm
Hod Z-osi (Multifix držač + ručna stezna glava): 930 mm
Hod Z-osi (Multifix držač + hidraulička stezna glava): 930 mm
Hod Z-osi (kupola + ručna stezna glava): 930 mm
Hod Z-osi (kupola + hidraulička stezna glava): 930 mm
Putanje C-osi: 360 stupnjeva
Razmak vretena 45 mm s hidrauličnom steznom glavom: 3600 o/min
Razmak vretena 57 mm s ručnom steznom glavom: 3600 o/min
Sustav alata Haase držač za brzu izmjenu: 1 jedinica alata
Sustav alata Turret VDI 30: 12 alatnih jedinica
Korak kugličnog vijka u X: 5 mm
Razmak kugličnog vijka u Z: 10 mm
Brzi pomak X: 15000 mm/min
Brzi pomak Z: 20000 mm/min
Brzina pomaka X + Z: 0-4000 mm/min
Sila pomicanja X-osi: 1382 daN
Sila pomicanja Z-osi: 609 daN
Vlačna sila šupljeg steznog cilindra: 145 daN/bar
Ručna stezna glava Ø 200 mm: 3 čeljusti
Hidraulična stezna glava Ø 210 mm: 3 čeljusti
Volumen spremnika rashladne tekućine: 75 l
Protok pumpe rashladne tekućine: 30 l/min
Tlak pumpe rashladne tekućine: 1,4 bara
Maks. raspršenje pozicioniranja: 3 µm
Maks. zazor: 2 µm
Nesigurnost pozicioniranja: 2 µm
Maks. pogreška kružnosti na obratku: <= 1,5 µm
Maks. odstupanje ravnosti: <= 1,5 µm
Ø pinole kontravršilice: 80 mm
Hod pinole kontravršilice: 120 mm
Morseov konusni nosač: MT 4
Kontaktni tlak pinole: 27,75 daN/bar
Duljina x Širina x Visina: 2,7 x 1,6 x 1,8 m
Površina za ugradnju: 4,3 m2
Težina: 2300 kg
Upravljački sustav: Siemens 810D
Radni napon: 400 V
Mrežna frekvencija: 50/60 Hz
Upravljački napon: 24 DC
Priključna snaga: 16 kW
Električni priključak: TN / TT / IT
Rad vretena S1/S6: 9/11 KW
Motori za pomicanje X/Z: 3,5 KW
Hidraulične komponente: Parker
Regulacijski ventili: ISO1
Količina punjenja za podmazivanje uljnom maglom: 50 ml
Maks. radni tlak: 30 bara
Min. radni tlak: 6 bara
Maks. okretni moment vretena: 115/153 Nm
Upravljačka jedinica: Siemens (vidljiva na sučelju)
Dodatna oprema
Benz vreteno velike brzine (do 25.000 okretaja u minuti)
Porok
Stezne glave
Rezači
Tanjuri
Držači slavina
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
