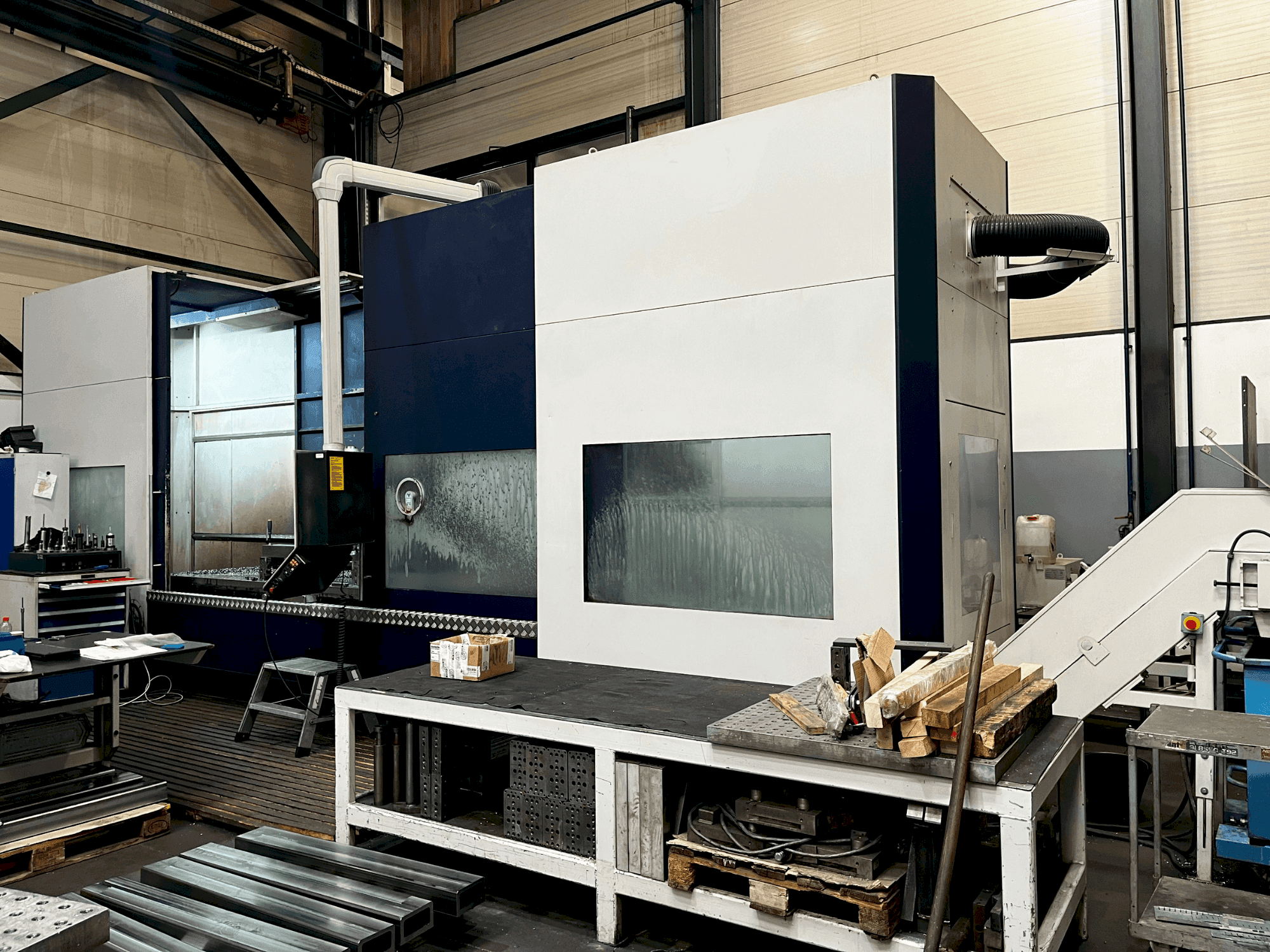

Soraluce - TA-35AHR-MIL-SOR-2015-00002

Prednosti stroja

Kvalitativne prednosti stroja

• Hidraulička kompenzacija težine izravno djeluje na okomiti klizač.
• Kompletna zaštita od prskanja visine 2600 mm. Sastoji se od dvoja prednja i jednih stražnjih vrata za upravljanje strojem sprijeda i straga. Sva vrata i zidovi opremljeni su s ukupno 7 prozora.
• Orijentacija vretena i rezanje navoja bez kompenzacijske stezne glave.
• Heidenhain izmjenični pogonski motori u svim osovinama s tehnologijom digitalnog pogona.
• Ina sustav linearnih kotrljajućih vodilica rue45-el u svim osima // automatsko centralizirano podmazivanje s nadzorom tlaka i vremena za sve osi i komponente gibanja // kuglični vijčani pogoni (it5) u svim osima // izravni linearni mjerni sustav heidenhaina u svim osima.
• Teleskopski poklopci za vodilice x-osi.
• Elektro oprema siemens.
• Hidraulički sustav tvrtke vickers.
• Rasvjeta radnog prostora (prema ossbergeru).
• Boja ral 5011 (čelično plava), ral 7035 (svijetlo siva)

Tehničke prednosti stroja

• T-utori 6 x 22 h12 // referentni utori 1 x 22 // h8 razmak t-utora 140 mm
• Držač alata (opcija) iso 50, din 69871 oglas
• Raspon posmaka: x-, y-, z-os 10 - 10000 mm/min // max. Brzina napredovanja: x-, y-, z-os 25000 mm/min // max. Sila napredovanja: x-, y-, z-os 10000 n // prosječno ubrzanje 2 m/s2
• Control heidenhain itnc 530 hsci (3 osi + vreteno), uključujući 19" ravni zaslon, metalnu tipkovnicu s integriranim mišem i usb sučelje na upravljačkoj ploči. Brzina procesora 0,5 ms uključujući heidenhain smart. Nc // rotirajući upravljački privjesak sa spojem // okretni moment 479 nm
• Interpolacijsko tokarenje s heidenhain itnc 530 koji se sastoji od cam sustava, heidenhain postprocesora, softverske prilagodbe c-osi (vreteno)
• Prijenosni elektronički ručni kotač heidenhain hr 410 sa spiralnim kabelom od 3 m
• Glava za glodanje s automatskim indeksiranjem s podjelom 2,5° x 2,5° i brzinama do 4000 min-1, 28 kw, 479 nm, uključujući hlađenje zrakom/podmazivanje uljnom maglom, sila stezanja alata 20 000 n, držač alata iso 50 - din 69871 a (h200), nije potrebno pri odabiru glave za glodanje h210.
• Sustav rashladnog maziva vanjsko hlađenje (kv 1 / standardno) s volumenom spremnika 250 l, tlakom isporuke 5 bara, brzinom isporuke 50 l/min, komornim filtarskim sustavom s mikro ventilatorom i sakupljačem ulja s integriranim mjeračima vremena, izlazom na glavi mljevenja putem tuša prsten (d9)
• Kompletan set fiksatora (kratki sidreni vijci).
• Teleservis (tel10): daljinska dijagnoza putem softvera za daljinsko upravljanje (internet) ili putem vpn softvera/rutera (internet).

Dodatne informacije

2 kompleta dokumentacije (1 x papir i 1 x CD-Rom) // 3D model stroja u .step ili .iges formatu.
