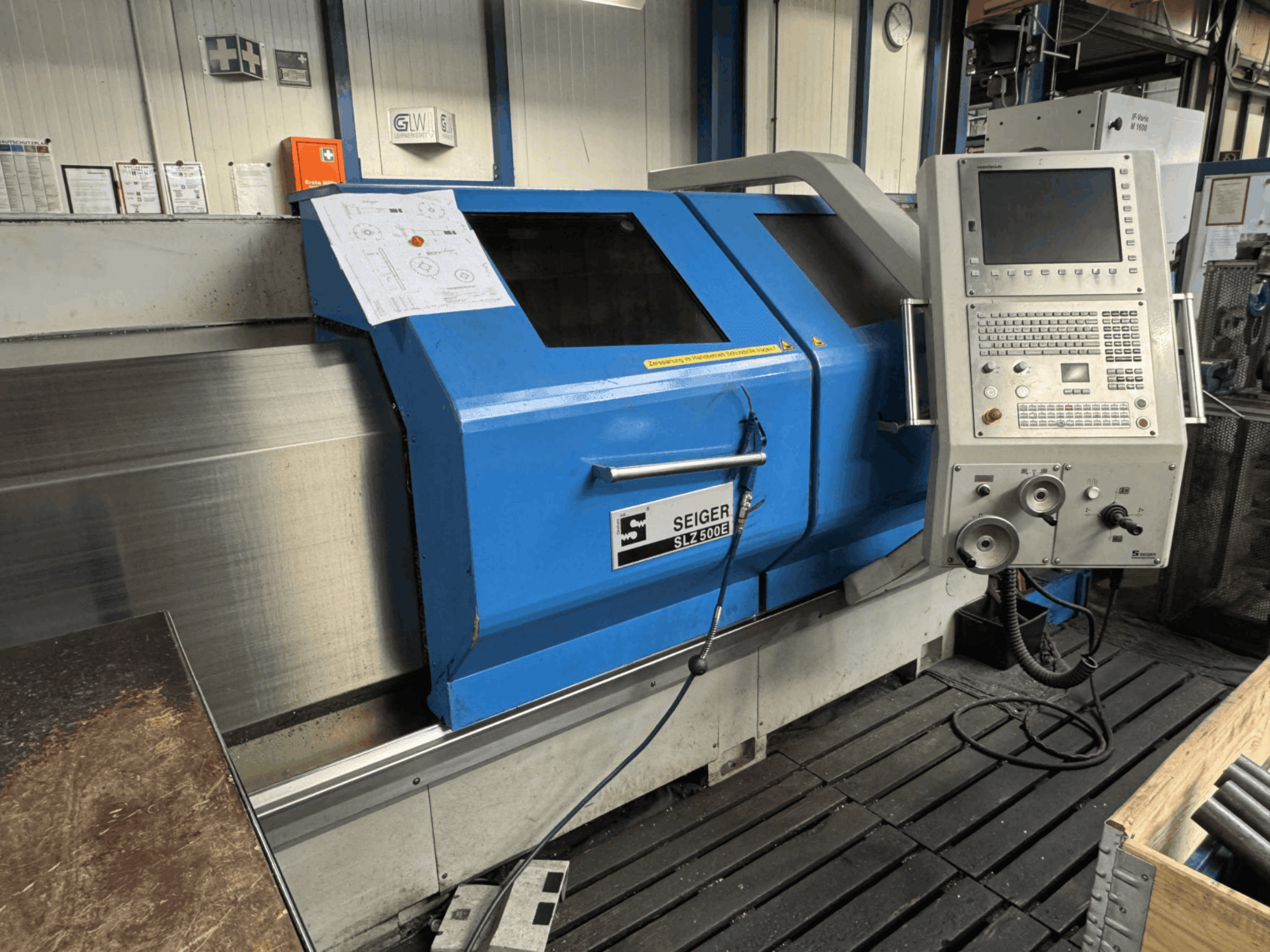

SEIGER - SLZ 500EDE-TUR-SEI-2014-00001

- Brzina vretena: 1 - 3.000 okretaja u minuti (Faza 1: 1 - 750 okretaja u minuti, Faza 2: 1 - 3.000 okretaja u minuti)

- Snaga vretena (100/60% ED): 20 / 25 kW

- Veličina konusa: DIN 55027 Veličina 8 (glavni vrh vretena) / MT 5 (pinola kontravršilice)

- Stanice za alate: 8-položajna Sauter revolverska glava za diskove + Parat 4-smjerni držač za brzu izmjenu Veličina 3

- Rashladna tekućina kroz vreteno: Ne

- Protuvreteno: Ne

- Maks. promjer šipke: 78 mm (kroz Schunk steznu glavu) / 93 mm (provrt vretena)

- Maks. promjer obratka: 500 mm (zamah iznad kreveta) / 280 mm (zamah iznad poprečnog klizača)

- Maks. težina alata: Nema informacija

- Pogonjeni alati: Da (Sauter revolver s 8 mjesta za pogonjene alate, VDI osovina D=30 mm s digitalnim servo motorom)

- Točnost pozicioniranja: Prema DIN 8605

- Pomak X osi: 260 mm

- Pomak osi Z: 1500 mm (udaljenost od središta)

- Specifikacija C-osi: Pneumatsko spajanje s digitalnim motorom i zupčastim pogonom na glavnom vretenu (Brzina vretena do 15 o/min, Okretni moment cca. 420 Nm)

- Širina kreveta: 350 mm

- Presjek alata za tokarenje (V x Š): 25 x 25 mm

- Promjer vretena u prednjem ležaju: 130 mm

- Unutarnji konus glavnog vretena: Metrički 100

- Maksimalni okretni moment vretena: cca. 1400 Nm

- Sila pomicanja Z-osi: 10.000 N

- Sila pomicanja X-osi: 7.000 N

- Raspon posmaka (uzdužni/ravni): 0,001 - 6000 mm/okr.

- Brzina brzog kretanja X/Z: 10 / 7 m/min

- Promjer pinole kontravršilice: 90 mm

- Hod pinole kontravršilice: 180 mm

- Maks. težina obratka (između centara): 1.000 kg (1.250 kg s fiksnim naslonom)

- Maks. težina obratka (s pokretnom steznom glavom): 300 kg (pri udaljenosti težišta od 200 mm)

- Radni napon: 400 V / 50 Hz

- Upravljački napon: 24 V DC

- Priključena snaga: 41 kVA

- Nazivna struja: 60 A

- Glavni osigurač: 63 A

- Dodatna oprema:

- Zaštitna stijenka od strugotine, 2 pomična klizna sigurnosna vrata s prozorima, svjetlo stroja, brzoizmjenjivi držač alata veličine C, uređaj za rashladno sredstvo, okretni centar MK 5, set alata za operatera, linearna skala u X-osi, sigurnosna spojka u X i Z osima

- Transporter za strugotine: visina pražnjenja 1000 mm, duljina 535 mm, nagib od 60 stupnjeva, kontinuirani dovod, kapacitet cca. 250 dm³/h, brzina cca. 2 m/min

- Dvobrzinski planetarni mjenjač: Stavka 6054375, automatski se mijenja, prirubnica na glavnom motoru vretena

- Parat držač za brzu izmjenu revolvera s 4 smjera: veličina 3, ručno upravljan, montiran na sustav stezanja s nultom točkom

- Sauter tokarski revolver s 8 pozicija za pogonske alate: VDI osovina D=30 mm s digitalnim servo motorom, montiran iza tokarskog centra

- Blok za bušenje: s VDI 50 držačem i unutarnjim dovodom rashladnog sredstva, montiran na sustav stezanja s nultom točkom ispred tokarskog centra

- Sustav stezanja s nultom točkom: osnovni dio montiran na poprečni klizač

- Hidraulična stezna jedinica za šuplje stezanje: Schunk ROTA THW plus D=315 mm stezna glava s 3 čeljusti s prihvatom DIN 55027 veličina 8 i prolazom rupe od 78 mm

- Pojačana pumpa rashladne tekućine: (2,5 bara pri 40 L/min, maks. 5,4 bara pri 8 L/min) upravljana putem frekventnog pretvarača i potenciometra

- Ručni pištolj za prskanje: spojen na jedinicu za rashladno sredstvo

- Proširenje kućišta: zatvoreno produženje na strani konjića s okretnim vratima

- Pogon kontravršilice: Stavka 6061611, montirana na klizač za povlačenje kontravršilice

- Elementi za postavljanje stroja: Stavka 6054102, 10 kom. nožica stroja s vijcima i tiplama

- Instalirana jedinica za usisavanje: IFS Industrie-Filter-Service GmbH IF-Vario M 1600 (Model M 1600, godina proizvodnje 04-2020, težina 85 kg, 400/460 V, 50/60 Hz, 0,75 kW, 1,7/1,8 A, IP 54)
