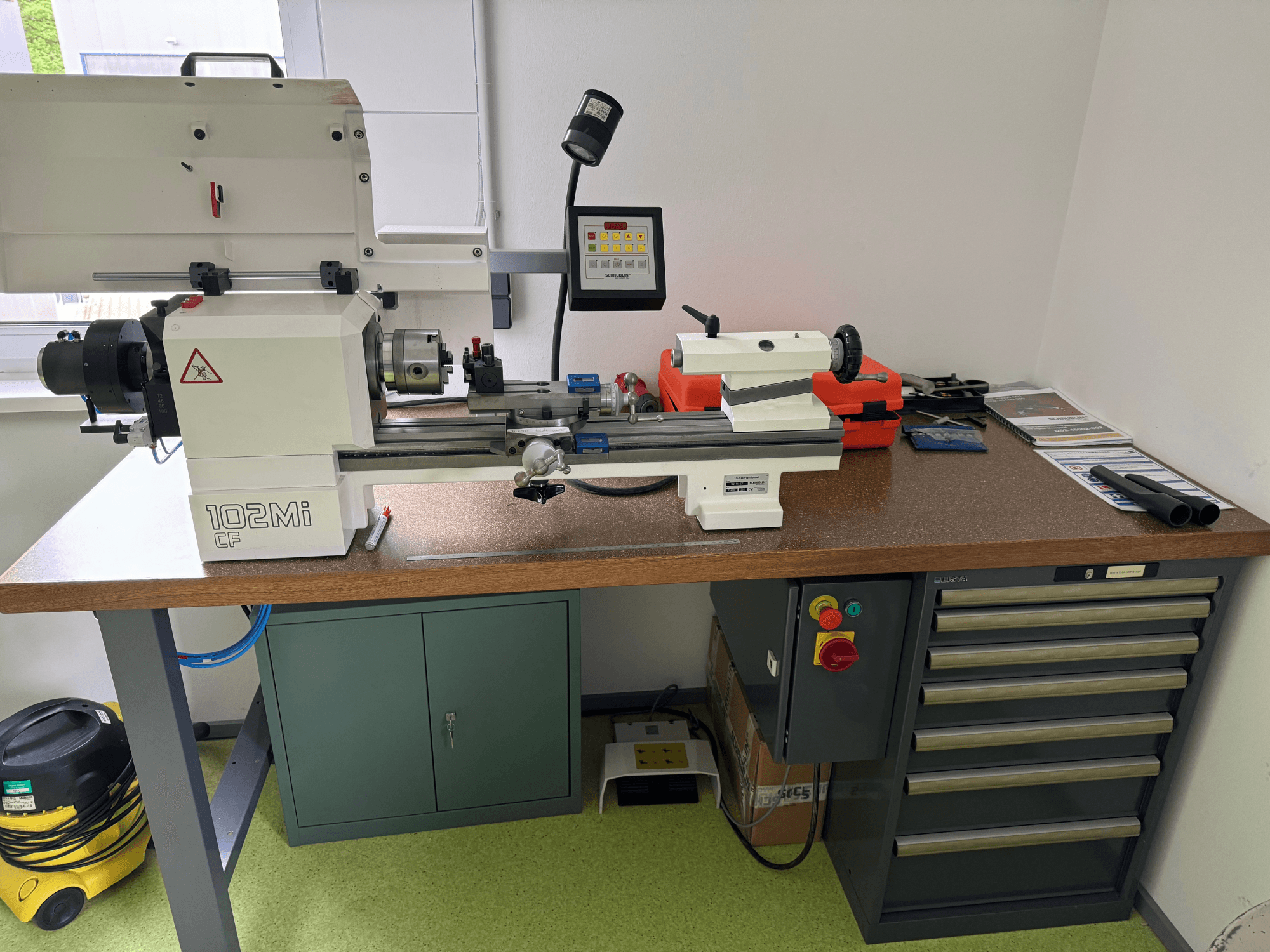

SCHAUBLIN - 102Mi W25DE-TUR-SCH-2019-00001

• Glava: Integrirani motor

• Montaža: Montirano na radni stol (verzija CE)

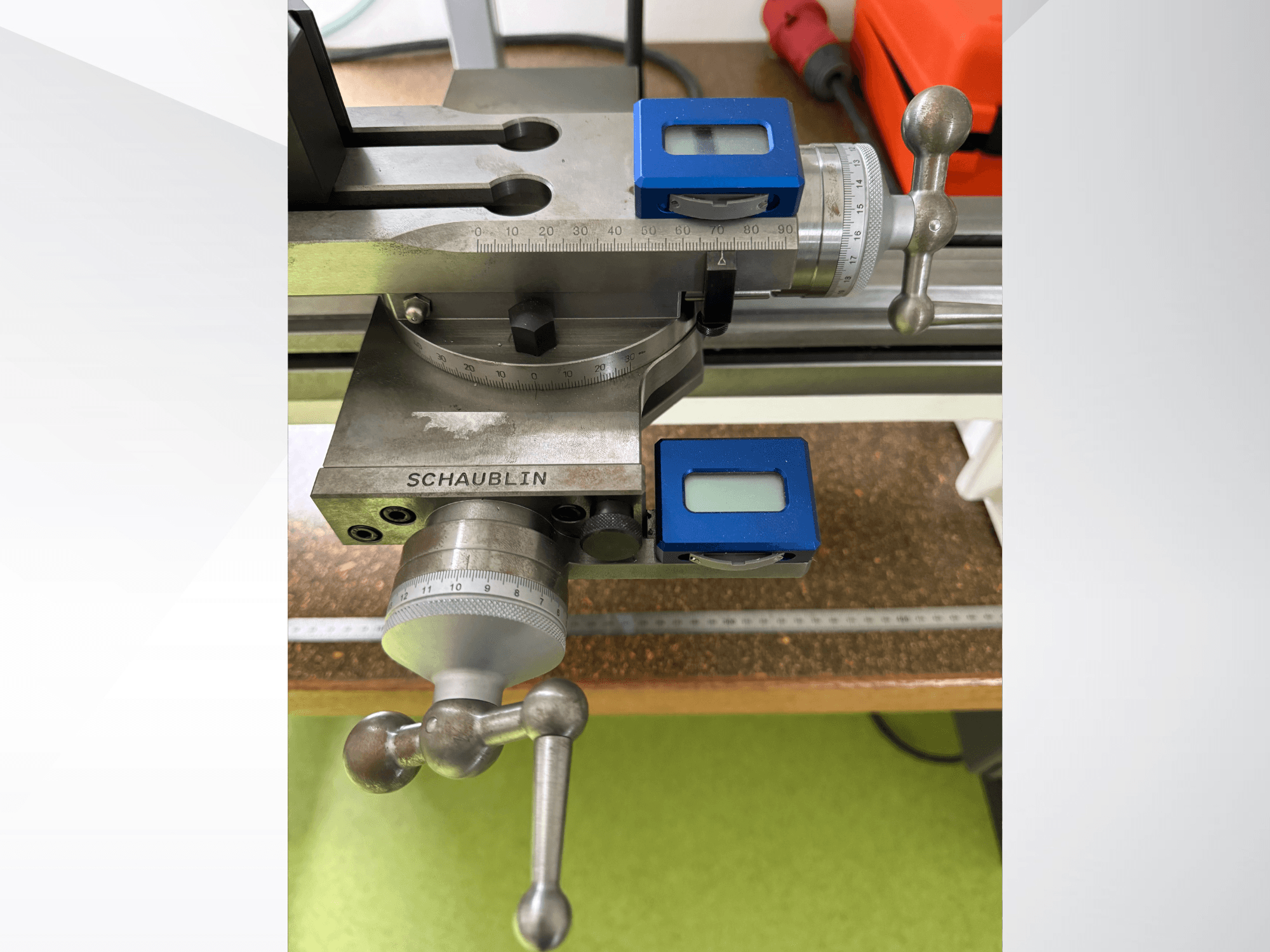

• Križni klizač: Križni klizač s koljenicom i digitalnim mjernim uređajem

• Kontravršilica: Morseov konus 2

Dodatna oprema

• Radni stol: 2000 x 800 x 900 mm

• Lista ormarić s ladicama: 564 x 725 x 850 mm

• Pneumatski stezni uređaj W25 s grafitnim razdjelnikom

• Tripan-111S sustav za brzu izmjenu držača alata

• Držač za bušilicu, pod kutom od 30°, maks. Ø12 mm

• 3-čeljusna stezna glava W25/Ø100 (lijevano željezo, ručna)

• Pribor za kontravršilicu: Rotirajući centar 60°, Ø18 mm (Gepy)

• Set steznih čahura W25 (0,5–25 mm, 50 dijelova)

• Mebiflex 70 lampa

• Maks. dopušteni promjer iznad kreveta: 200 mm

• Maks. dopušteni promjer preko kolica (poprečni klizač): 120 mm (60 mm sa stražnjim osloncem)

• Visina središnjeg dijela iznad kreveta: 102 mm

• Visina središta iznad kolica: 20 mm

• Maks. središnja udaljenost: 470 mm

• Duljina kreveta: 1000 mm

• Visina kreveta: 168 mm

• Pogon glavnog vretena: AC motor, 1,5 kW (kontinuirani rad)

• Opcije tipa vretena: W20 / W25

• Brzina vretena (kontinuirano): 100 - 6.000 o/min (min⁻¹)

• Unutarnji promjer vretena: 20 mm (W20) / 25 mm (W25)

• Maks. kapacitet šipke: 14,5 mm (W20) / 19 mm (W25)

• Ručni hod kolica na krevetu: 442 mm

• Poprečni hod (X-os): 100 mm

• Rezolucija X-osi (polumjer): 0,001 mm (digitalno)

• Uzdužni pomak (Z-os): 90 mm (opcionalno: 150 mm za orijentirajući gornji klizač)

• Rezolucija Z-osi: 0,001 mm (digitalno)

• Trapezoidno vreteno: Ø 9 x 2 mm korak

• Maks. presjek drške alata: 16 x 16 mm (Multifix sustav) / 12 x 12 mm (Tripan sustav)

• Promjer držača alata: 20 mm (Multifix sustav) / 12 mm (Tripan sustav)

• Standardna kontravršilica: unutarnji konus Morse 2, vanjski promjer vretena 30 mm, hod 80 mm

• Kontravršilica s polužnim upravljanjem (opcionalno): unutarnji konus W20/W25, vanjski promjer vretena 40 mm, hod 100 mm

• Kontravršilica s pogonom zvjezdastog kotača (opcionalno): unutarnji konus W20/W25, vanjski promjer vretena 40 mm, hod 150 mm

• Sustav brzostezanja (opcionalno): Maks. brzina vretena 3000 o/min

• Pneumatski sustav stezanja (opcionalno): Podesiva aksijalna sila stezanja, 500 daN pri 5 bara, maksimalna brzina vretena 6000 o/min

• Blokada vretena: Pneumatska blokada vretena, moment blokiranja 48 Nm pri 5 bara (maksimalna brzina 3000 o/min)

• Stacionarni nasloni (opcionalno): Razmak, stacionarni stacionarni nasloni, Ø 0,01 do 40 mm

• Električni priključak: 400 V, 50/60 Hz, nazivna struja 12 A (maks. ulazni osigurač 20 A), dopuštene fluktuacije napona +/- 5 %

• Potrošnja energije: 1,8 kVA

• Razina buke pod opterećenjem na radnom mjestu operatera: < 60 dBA

• Radna temperatura: +15°C do +30°C (+5°C do +40°C za digitalne mjerne uređaje)

• Relativna vlažnost: 5% do 80%

• Digitalna mjerna jedinica Baterija: 1x litijeva 3V, tip CR 2032 (Potrošnja struje: 45 µA, Vijek trajanja: 5000 sati neprekidnog rada)

• Opterećenje poda: 263 kg/m²

• Nosivost poda: 113 kg/m²
