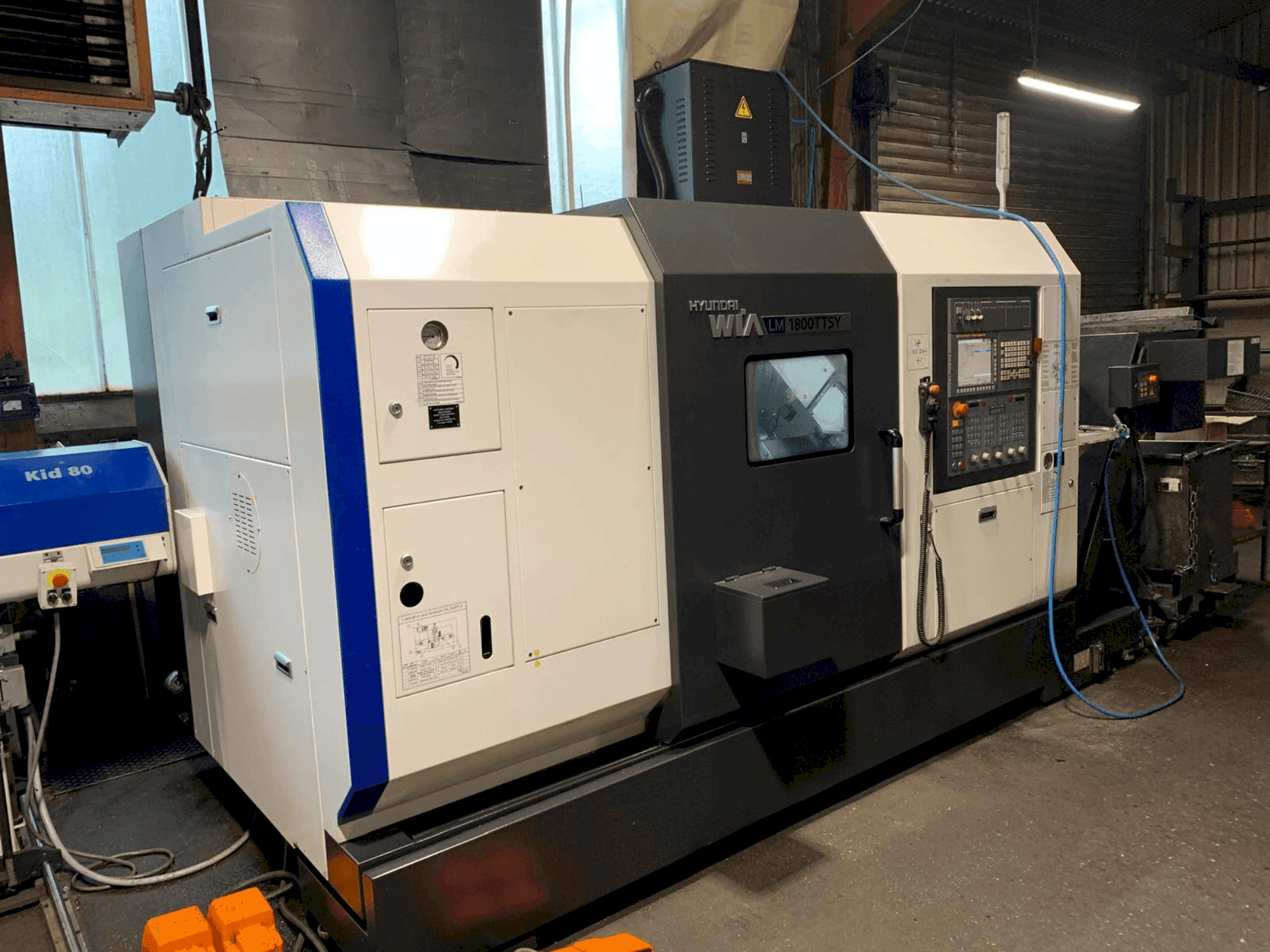

Hyundai Wia - LM 1800TTSYDE-TUR-HYU-2021-00001

Dodatna oprema

• USB sučelje
• Signalna lampica u tri boje
• 1 set mekih čeljusti
• TRANSPORTER SJEGOTINE HS s bočnim izbacivanjem
• Transformator uklj. kabel
• Ručni pištolj na komprimirani zrak
• Sučelje za ubacivanje šipki // Sučelje za učitavanje šipki
• Glavno vreteno hvatača dijelova
• Uređaj za istovar dijelova: Sustav za istovar dijelova za protuvreteno uklj. dijelovi pokretne trake
• Izbacivač izratka / Drm izratka: 230 mm / X izratka: 673 mm

Prednosti stroja

Tehničke prednosti stroja

• Linearno (z) i ravno vođeni (x/y) 45 stupnjeva
• Ø tokarenja: 230 mm // duljina tokarenja: 673 mm
• Veličina stezne glave oba vretena: 8 inča (~210 mm)
• C-os kupole, 0,001° // y-os kupole, +- 50 mm - gornja kupola
• Pogonski alati: 5000 o/min, 5,5 kw
• 1 x alati s aksijalnim pogonom // 1 x alati s radijalnim pogonom
• Automatska sonda alata
• Spremnik rashladne tekućine 270 litara // standardna mlaznica rashladne tekućine
• Unutarnje hlađenje 30 bara
• Pumpa rashladne tekućine od 30 bara (60 hz)

Dodatne informacije

Snažno smanjena kontura smetnji Bolja dostupnost izratka Stabilizacija izratka pomoću aksijalnog povlačenja protiv graničnika izratka Vrsta stezne glave: SPANNTOP mini Stezna glava: Axzug Veličina stezne glave: 65 Standard s kratkim konusom: DIN ISO 702-1 Veličina s kratkim konusom: Veličina 6 Duljina steznog uređaja: 155,00 mm Prednji promjer: 111,00 mm Maksimalni Vanjski promjer: 165,00 mm Položaj stezanja: 65,00 mm Navoj steznog uređaja: M102x1,5 Osnovni dizajn graničnika: Stegnuti tip aktiviranja: Električno aktivirane Dodatne mogućnosti stezne glave: Da Montaža prednjeg graničnika: Da Kvaliteta ravnoteže: 4,0 Adapter za povlačenje cijevi prema crtežu za stezni uređaj [ZCHN]: A054288.0009C Priključak [uređaja za stezanje]: Uređaj za stezanje unutarnjeg navoja Oznaka navoja: M102x1.5 Uređaj za stezanje Duljina navoja: 17,00 mm Položaj navoja Uređaj za stezanje: 65,00 mm Maksimalna sila pokretanja: 65,00 kN Proizvođač stroja: Hyundai WIA Machine Oznaka: LM1800TTSY-HSP Priključak [povlačne cijevi]: Vanjski navoj Oznaka navoja: M74x1.5 Dužina navoja: 40,00 mm Prednja pozicija Povlačna cijev: 57,50 mm Hod steznog cilindra: 17,50 mm Promjer provrta vretena: 76,00 mm Unutarnji promjer povlačne cijevi: 66,00 mm SPANNTOP mini Axfix 65 KK6 Vrsta stezne glave: SPANNTOP mini stezna glava: Model Axfix stezne glave: 65 Standard s kratkim konusom: DIN ISO 702-1 Veličina kratkog konusa: Veličina 6 tip glave: SPANNTOP mini model stezne glave: Axfix Veličina stezne glave: 65 Standard s kratkim konusom: DIN ISO 702-1 Veličina kratkog konusa: Veličina 6 Duljina steznog uređaja: 138,00 mm Prednji promjer: 119,00 mm Maksimalni vanjski promjer: 167,00 mm Stezni položaj: 50,00 mm Navoj steznog uređaja: M94x1,5 Osnovni dizajn graničnika: Stegnuti tip aktiviranja: Električno aktivirane Dodatne opcije stezne glave: Da Montaža prednjeg graničnika: Da Kvaliteta ravnoteže: 4.0 Pull Tube Adapter prema crtežu za steznu napravu [ZCHN]: A071618.0004C Priključak [stezne naprave]: unutarnji navoj Stezni uređaj Oznaka navoja: M94x1.5 stezni uređaj Duljina navoja: 17,00 mm Položaj navoja Stezni uređaj: 50,00 mm Najveća sila pokretanja: 45,00 kN Proizvođač stroja: Hyundai WIA Oznaka stroja: LM1800TTSY-GSP Spoj [povlačne cijevi]: Vanjski navoj Oznaka navoja: M74x1,5 Duljina navoja: 40,00 mm Prednja pozicija povlačne cijevi: 57,50 mm Hod steznog cilindra: 17,50 mm Promjer provrta vretena: 76,00 mm Unutarnji promjer cijevi za povlačenje: 66,00 mm
