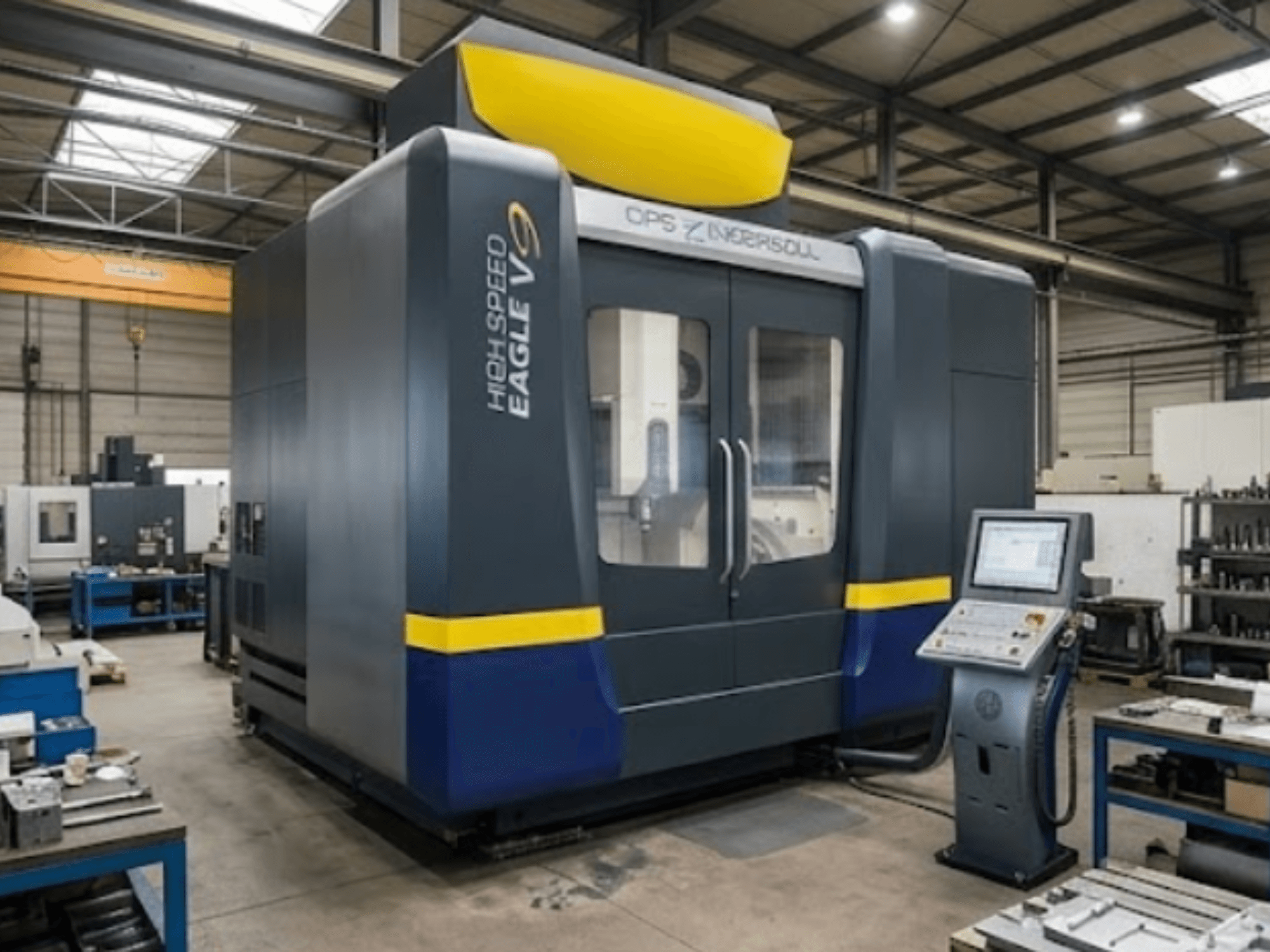

OPS INGERSOLL - Eagle V9DE-MIL-OPS-2014-00001

- Struktura stroja: Dvostruki portalni pogon u X i Y osi, polimerbetonska podloga s prigušivanjem vibracija i 3-točkovnim postavljanjem bez temelja

- Hod X-osi: 800 mm

- Hod osi Y: 600 mm

- Hod osi Z: 500 mm

- Kut kretanja B-osi: 140° / 60°

- Kut kretanja C-osi: 360°

- Brzina B-osi: 25 o/min

- Brzina C-osi: 100 o/min

- Maks. brzina brzog kretanja: 45 m/min

- Maks. ubrzanje: 10 m/s²

- Vreteno 1 (Standardno): Visokofrekventno vreteno HSK-A63, snaga 35 kW, 1 do 18.000 okretaja u minuti, okretni moment 83 Nm

- Izmjenjivač alata vretena 1: HSK-A63, 48-struki

- Vreteno 2 (opcionalna opcija 5): Visokofrekventno vreteno HSK-E50, snaga 17 kW, 1 do 36 000 okretaja u minuti

- Izmjenjivač alata vretena 2: HSK-E50, 72-struki

- Upravljački sustav: HEIDENHAIN iTNC 530 HSCi

- Vrsta stola: Stol s T-utorima (zamijenjen jedinicom 4./5. osi ako je konfigurirana opcija)

- Kapacitet obratka 4./5. osi: promjer 500 mm x visina 500 mm, maksimalna težina 250 kg

- Precision paket 1: Krug izmjenjivača topline +/- 0,1 °C i hlađenje pogona

- Precision Package 2: Kompenzacija pogreške položaja i geometrije osi X/Y/Z

- Precision Package 3 (opcija s 5 osi): ATDC (Automatizirana kontrola temperaturnog drifta), kompenzacija s 5 osi, Heidenhain KinematicsOpt s kalibracijskom kuglom

- Mjerenje alata: Blumov laserski sustav za kontrolu loma alata i kompenzaciju duljine/promjera alata

- Mjerenje obratka: Infracrvena dodirna sonda Renishaw

- Podmazivanje: Podmazivanje minimalnom količinom (vanjsko vreteno), automatsko centralno podmazivanje vretena, pogona i sustava vodilica

- Automatizacija / Sustav rukovanja (Opcija 13): Sustav rukovanja IMC5 MultiChange light (Godina 2004.) montiran na desnoj strani, standardna hvataljka RCS, 8-struki spremnik obradaka

- Spremnik elektroda (opcija 14): Dvostruki spremnik elektroda Erowa ITS (154-struki)

- Dodatne značajke:

kutija za čips

automatsko čišćenje rezača sredstvom za raspršivanje

Ručni kotač HR410
