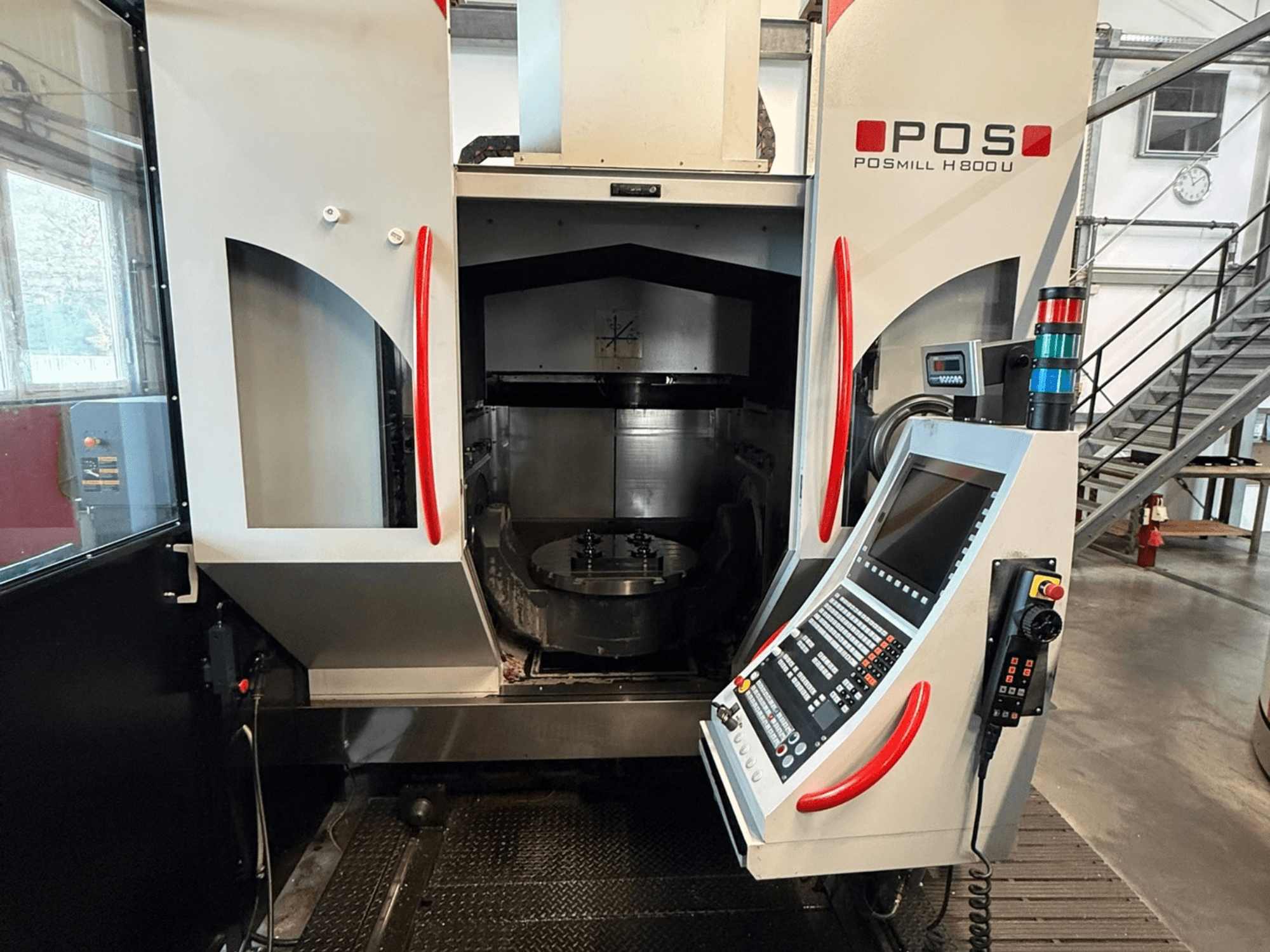

POSmill - H 800 UDE-MIL-POS-2015-00002

- Raspon okretanja: -120 do +120 stupnjeva

- Rotacijski stol: 360 stupnjeva kontinuirano

- Vreteno: Rashladna tekućina kroz vreteno (CTS / IKZ) 70 bara s jedinicom remenskog filtera

- Veličina stola: Ø 800 mm (Kesslerov stol)

- Mjenjač alata: 96-struki HSK-A 63

- Linearni mjerni sustav: Heidenhain XYZ s pročišćavajućim zrakom

- Hladnjak razvodnog ormara: Aktivni zrak-zrak

- Priključena snaga: 90 kVA

- Struja punog opterećenja: 125 A

- Maksimalno strujno opterećenje: 200 A

- Napon: 400 V, 50 Hz

- Radni sati kontrole uključeni: 27.157 h (zaključno s krajem 2025.)

- Radni sati programa: 21.340 h (zaključno s krajem 2025.)

- Dodatna oprema:

- Hlađenje uljem za 4. i 5. os, kontrolirano

- Regulirani hladnjak vretena

- Heidenhain rotacijski mjerni sustav

- Heidenhain kinematički modul uklj. referentnu sferu

- Vanjski zglobni trakasti transporter strugotina

- Pumpa rashladne tekućine na glavi putem M-funkcija

- Pumpa za ispiranje strugotine

- Elektromehanički separator ulja/rashladne tekućine

- Automatsko praćenje razine rashladne tekućine

- Stražnje upravljanje mjenjačem alata s zaslonom

- Zaštitna vrata mjenjača alata

- Trostruki hidraulički priključak u sredini stola

- Jednostruki priključak za zrak u sredini stola

- Regulacija temperature rashladne tekućine

- Priprema obratka za mjerenje

- Infracrveno mjerenje obratka - 3D sonda za dodir

- Mjerenje alata putem BLUM lasera (laserski most)

- Heidenhain DCM modul za koliziju

- Sustav automatizacije: FCS RP 400 Automatizacija paleta (puštena u rad početkom rujna 2018.)

- Pozicije paleta: 12

- Veličina palete: 400 x 400 mm

- Maksimalna težina prijenosa: 500 kg
