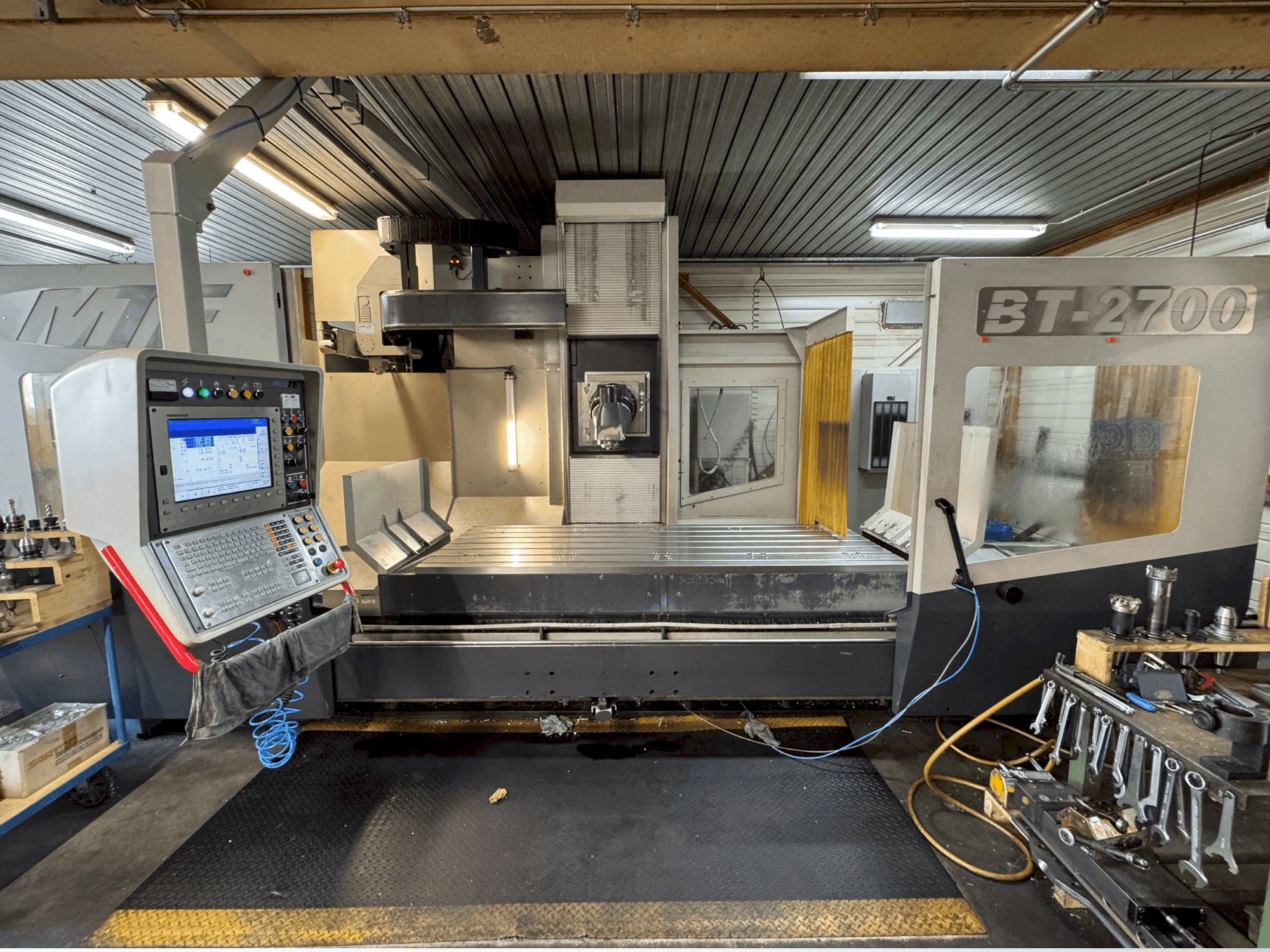

MTE - BT-2700DE-MIL-MTE-2015-00001

Dodatna oprema

• - Hidraulički sustav / Rashladna jedinica s regulacijom temperature / Sustav hlađenja i podmazivanja Upravljački ormar s rasvjetom i klima uređajem / Teleskopski poklopac / Rasvjeta radnog prostora / Zaštitna ograda i osigurana pristupna vrata

Dodatne informacije

Prednosti stroja

• Tehničke prednosti stroja:
  • - Duljina steznog stola/stezne površine: 2700 mm / širina: 1000 mm
  • - Maksimalna pogonska snaga: 32 kw od 198 o/min / maksimalni okretni moment: 1120 nm (konstantno do 376 o/min) / raspon brzine: 0-6000 o/min / raspon brzina vretena 6000 o/min: niski raspon 0-984 o/min, srednji raspon 918-2456 o/min, visoki raspon 2404-6000 o/min
  • - Cnc upravljanje s ravnim zaslonom od 15,1" i okretnim klatnom
  • - U satima 32000

Dodatne informacije

• - Kapacitet/Pomak: X-os (uzdužni pomak): 2500 mm Z-os (vertikalni pomak): 1250 mm (opcionalno) Y-os (bočni pomak): 1200 mm (opcionalno) Stezni stol/Stezna površina: Duljina: 2700 mm Širina: 1000 mm Maksimalno transportno opterećenje: 9000 kg Izvedba: Dijagonalna (zakreće se u 2 ravnine) Raspon brzine: 0-6000 o/min Položaji koraka/zakretanja: 2,5 x 1 (s Hirth prijenosnikom) 144 položaja dijagonalnog zgloba, 360 položaja vertikalnog zgloba Držač alata: DIN 69871 AD Vučni klin: DIN 69872 Oblik A Konus: DIN 69871 Sila stezanja alata: 15000 N Pogon Glavno vreteno: Motor / Proizvođač: Heidenhain pogon glavnog vretena Maksimalna snaga pogona: 32 kW od 198 o/min Maksimalni okretni moment: 1120 Nm (konstantno do 376 o/min) Regulacija brzine/mjenjač: 3 brzine (hlađenje uljem) s automatskim prebacivanjem Brzine vretena 6000 o/min: niski raspon 0-984 o/min, srednji raspon 918-2456 o/min, visoki raspon 2404-6000 o/min Pogon osi Posmaci osi: Motori pogona osi: Heidenhain (digitalni pogoni) Maksimalni brzi pomak: (X/Y/Z osi) 25000 mm/min Maksimalni radni pomak: (K/Y/Z osi) 15000 mm/min Maksimalno prosječno ubrzanje: 2 minute* Maksimalna sila pomaka: (X/Y/Z osi) 21500 N Sustavi pogona osi: X-os (uzdužno) Kuglično vreteno (prednapregnuto) ® 63x40mm Z-os (vertikalna) Kuglično vreteno (prednapregnuto) © 50x20mm Y-os (poprečno) Kuglično vreteno (prednapregnuto) ® 50x20mm Stezni stol/stol površina: Broj T-utora: 7 Veličina T-utora: mm22 H12 Referentni utor: mm22 H 7 Razmak T-utora: 140 mm Potreban prostor: Duljina cca. Visina cca. Širina cca. BT 2700 (na = 1250 mm) (na Y = 1200 mm) Težina stroja: Težina BT 2.700 kg Priključena snaga: cca. 7.200 mm (bez poprečnog transportera + 1.280 mm) cca. 3.250 mm (bez mjenjača alata) cca. 4.900 mm cca. 18.500 mm KVA cca. 45 Osnovna oprema stroja: CNC upravljanje HEIDENHAIN ITNC 530 (HSCI) s ravnim zaslonom od 15,1" i okretnim upravljačkim klatnom za rad stroja ispred i iza stroja. Krevet stroja, stezni stol, stup stroja i vertikalno sjedište izrađeni su od lamelarnog lijevanog željeza GG30 radi poboljšanja svojstava prigušenja. Klizač za glodanje izrađen je od visokokvalitetnog sferoidnog lijevanog željeza GJS-500 kako bi se osigurala maksimalna krutost i time maksimalna mehanička preciznost osi klizača. Automatska glava za glodanje izrađena od lijevanog čelika (GS 60) s dijagonalnim dizajnom, nagibna, 2,5° / 2,5° (opcionalno 2,5° x 1°) i brzinom od 4000 o/min (opcionalno 3000/6000 o/min). Orijentacija vretena putem NC upravljanja Uljno hlađeni mjenjač glavnog vretena, 3 stupnja s automatskim prebacivanjem, maksimalna snaga od 32 kW i maksimalni okretni moment od 1520 Nm Zupčanici u mjenjaču su spiralni. Zupčanici su izrađeni od krom-nikl čelika, kaljenog i precizno brušenog. INA linearne recirkulacijske vodilice s valjkastim ležajevima u sve 3 osi X-os (duljine): 10 jedinica, tip: INA RUE 45 EL Z-os (vertikalna): 4 ležaja, tip: INA RUE 55 EL Y-os (poprečna): 8 jedinica, tip: INA RUE 45 EL i dodatne ravne vodilice kao prigušni klizači Hidraulički sustav: Rexroth Rashladna jedinica s regulacijom temperature za hlađenje ulja u zupčaniku. Pogon glavnog vretena i pogoni osovina putem Heidenhain AC motora (digitalni) Heidenhain linearni mjerni sustav (0,001 mm) u svim osima Hidraulički protuteža u vertikalnoj osi Klizači za glodanje iznad i ispod vertikalne osi zatvoreni su poklopcem valjka kako bi zaštitili stražnji odjeljak stroja Vertikalna os (u stražnjem odjeljku stroja) iznad i ispod vertikalnog sedla zatvorena je poklopcem s mijehom kako bi zaštitili vodilice, kuglični vijak i mjerni sustav od onečišćenja Automatsko centralno podmazivanje osovina i kugličnih vijaka Sustav hlađenja i maziva za dovod rashladnog maziva izvana do alata za obradu Upravljački ormar s rasvjetom i klima uređaj Teleskopski poklopac za zaštitu vodilica i pogonskih jedinica u X-osi Prijenosni elektronički ručni kotač, "Heidenhain HR-410" s odabirom osi Automatska kompenzacija temperature Dodatna električna nožna papučica za ručnu izmjenu alata Zaštita od prskanja sa 4 strane s velikim prozorom za gledanje. Klizna vrata na prednjoj strani stroja mogu se otvoriti duž cijele duljine steznog stola. Dodatna klizna vrata na stražnjoj strani radnog prostora. Klizna vrata opremljena su sigurnosnim prekidačima u skladu s CE propisima i integrirana su u strujni krug za zaustavljanje u nuždi stroja. Zaštitna ograda Fell Štiti stražnji prostor stroja osiguranim pristupnim vratima Rasvjeta radnog prostora Završna obrada boje: grafitno siva RAL 7024 / ahatno siva RAL 7038 Produljenje vertikalnog hoda stroja od Z = 1000 mm do Z = 1250 mm Produljenje poprečnog hoda stroja od Y = 1000 mm do Y = 1200 mm Automatski zakretna glava za glodanje u dijagonalnoj izvedbi, s podjelom 2,5°x 1° (Hirthov profil zuba) Brzina 6.000 o/min Vreteno alata BIG Plus: Vreteno alata opremljeno je istovremenim konusnim i čeonim kontaktom alata. Hlađenje zrakom kroz vreteno: Komprimirani zrak može se alternativno dovoditi za hlađenje alata kroz centar alata (IKZ) u skladu s DIN 69871 oblik AD. Hlađenje zrakom preko mlaznica za rashladno sredstvo (vanjsko): Dovod zraka do alata/obradtka kao alternativa dovodu rashladnog sredstva preko vanjskih mlaznica za rashladno sredstvo na vretenu alata. Minimalna količina podmazivanja. Lubrix sustav: Smjesa ulja i zraka može se alternativno dovoditi kroz centar alata (IKZ) u skladu s DIN 69871 oblik AD za hlađenje i podmazivanje alata. Automatski izmjenjivač alata HN: Izvedba stroja s automatskim izmjenjivačem alata montiranim na stalku stroja. Maks. promjer alata: Maks. promjer alata sa slobodnim pomoćnim prostorima u spremniku: 125 mm 250 mm Maks. duljina alata: 380 mm Maks. težina alata: 20 kg. Transporter strugotine: Transporter strugotine montiran u uzdužnom smjeru stroja između stalka stroja i steznog stola, izvedba sa zglobnim remenom. Izbacivanje s desne strane. Drugi transporter strugotine: Transporter strugotine montiran u uzdužnom smjeru. stroja ispred stola stroja, izvedba sa zglobnom trakom. Izbacivanje s desne strane. Poprečni transporter: Za smanjenje ukupne duljine stroja za 1300 mm korištenjem poprečnog transportera u izvedbi sa zglobnom trakom na lijevoj strani sa stražnjim izbacivanjem. Jednostavna zaštita od prskanja: Stroj je opremljen jednostavnom zaštitom od prskanja umjesto standardnog sigurnosnog kućišta i zaštite od prskanja: Velika klizna vrata s prozorima za gledanje postavljena su na prednjoj i desnoj stražnjoj strani stola stroja. HH TS 460 radio sustav mjernih sondi: Heidenhain TS632 radio sustav mjernih sondi omogućuje pouzdano elektroničko mjerenje i poravnanje obradaka u svim položajima glave za glodanje zahvaljujući neograničenom prijenosu signala radiovalova pomoću praktičnih mjernih ciklusa. - TS460 radio sustav mjernih sondi Dvosmjerna aktivacija Strmi konus DIN69871 SK40 M4 klin sonde (keramička osovina), duljina = 53 mm - Radio prijemnik Fleksibilna antena s TNC konektorom, priključni kabel (2 m) s konektorom za Heidenhain upravljanje i TNC 530 HSCI priključak X 112
