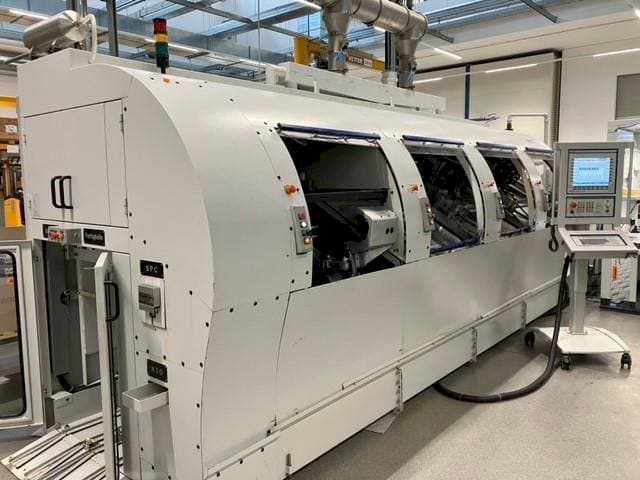

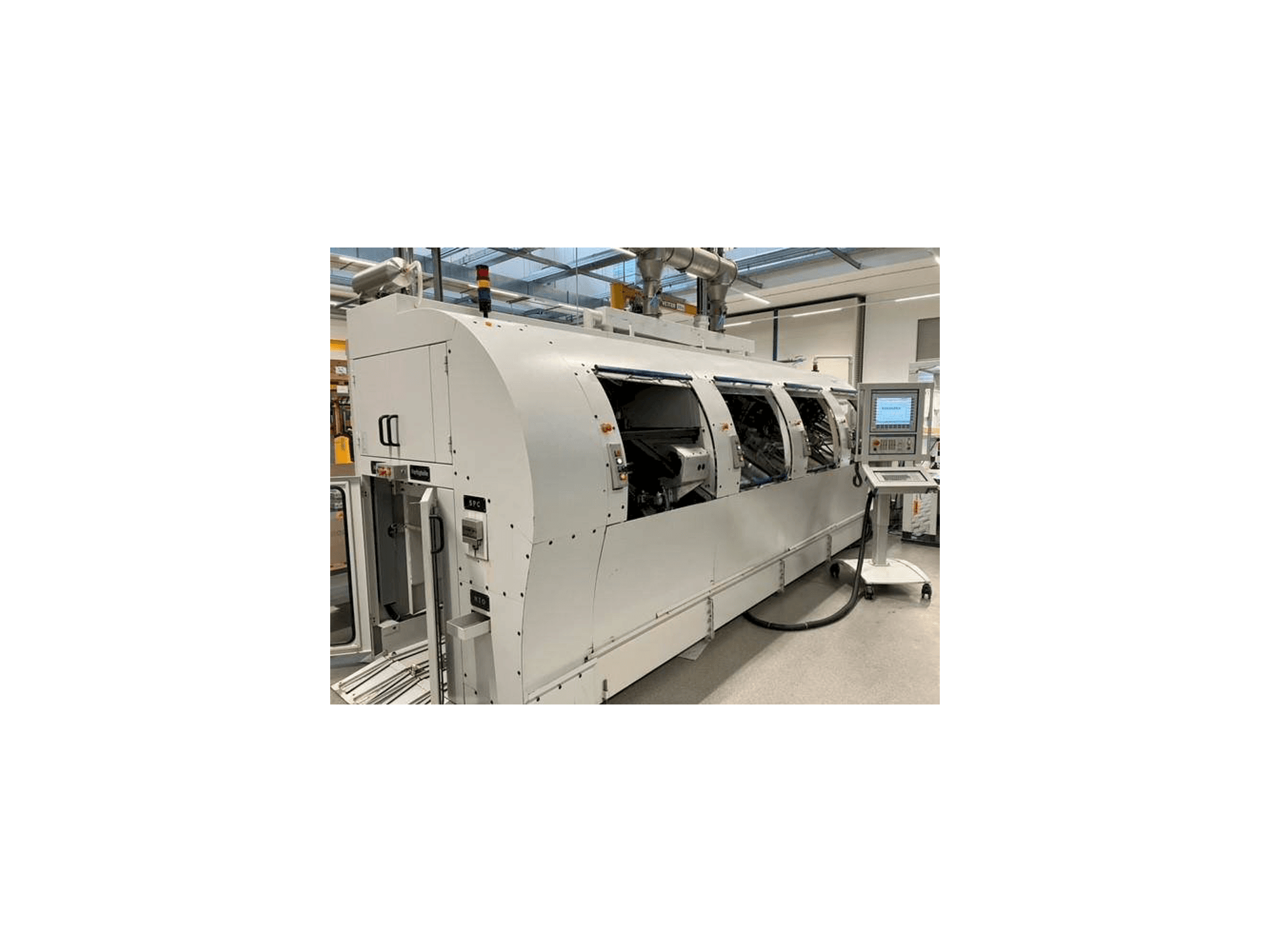

MIKRON - Multistep XSAT-MIL-MIK-2008-00001

Opći podaci

• Duljina stroja: 3000 mm
• Širina stroja: 2200 mm
• Visina stroja: 1200 mm
• Masa stroja: 16000 kg

Upravljačka jedinica

• Model: MTX

Glavni pogon

• Raspon brzina vretena: 15000 1/MIN
• Snaga motora vretena: 8 kW

Hodovi

• Os X Hodovi: 570 mm
• Os X Brzi hod: 40 m/min
• Os Y Hodovi: 320 mm
• Os Y Brzi hod: 40 m/min
• Os Z Hodovi: 265 mm
• Os Z Brzi hod: 24 m/min
• Os B Hodovi: ±130° MM
• Os C Hodovi: 360° MM
• Os C Brzi hod: 40 m/min

Obradak

• Promjer obratka nad krevetom: 150 mm
• Promjer obratka nad suportom: 150 mm
• Promjer obratka: 100 mm

Alat

• Dostupni utori: 22
• Najveća masa alata: 2,5 kg
• Najveći promjer alata: 63 mm
• Najveća duljina alata: 105 mm
• Prihvat alata: HSK 40-A
