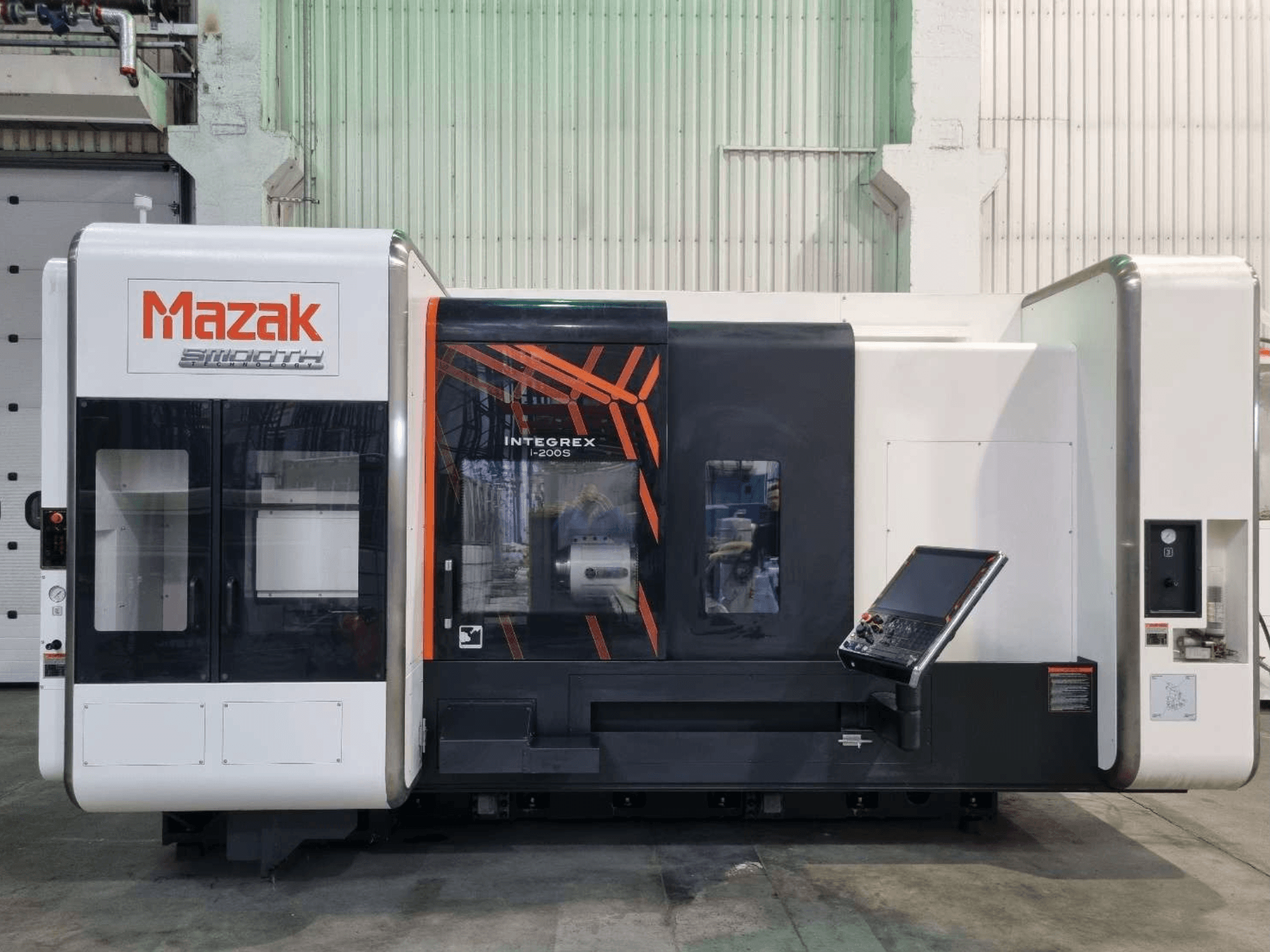

Mazak - INTEGREX i‑200 SPL-TUR-MAZ-2017-00001

• Vrijeme rada: cca. 68 sati

• Dostupnost: Odmah

• Ključne mogućnosti:

  • Potpuna 5-osna simultana obrada

  • Glavno vreteno + drugo vreteno

  • Vreteno za glodanje s automatskim izmjenjivačem alata

  • Potpuno tokarenje i glodanje u jednom postavljanju

• Kapacitet i radni raspon

  • Maks. zamah: Ø658 mm

  • Zaokret preko poprečnog klizača: Ø658 mm

  • Maks. promjer obrade: Ø658 mm

  • Maks. duljina obrade: 1519 mm

  • Kapacitet šipke (glavno vreteno): Ø102 mm

  • Kapacitet šipke (drugo vreteno): Ø65 mm

  • Maks. potporna masa (glavno vreteno): 650 kg

  • Maks. potporna masa (drugo vreteno): 300 kg

• Glavno vreteno (HD1)

  • Veličina stezne glave: 12"

  • Provrt vretena: Ø112 mm

  • Izlazna snaga motora: 22 / 18,5 kW

  • Okretni moment: 883,3 / 716,2 Nm

  • Vrijeme ubrzanja: 4,9 s

  • Sustav puhanja zraka: Uključeno

  • Dodatna konfiguracija: Vreteno HD1 za teške uvjete rada; uklanjanje standardnog cilindra vretena i stezne glave

• Drugo vreteno (HD2)

  • Veličina stezne glave: 8"

  • Maksimalna brzina: 5.000 o/min

  • Provrt vretena: Ø76 mm

  • Izlazna snaga motora: 18,5 / 15 kW

  • Okretni moment: 325 / 238 Nm

  • Vrijeme ubrzanja: 4,5 s

  • Tvornička opcija: HD2 funkcija sinkronizacije vretena

• Vreteno za glodanje

  • Maksimalna brzina: 12.000 o/min

  • Snaga motora: 24 kW

  • Hlađenje: Ulje i zrak

  • Sučelje alata: HSK‑A63 (T63)

  • Vrijeme indeksiranja od 90°: 0,5 s

  • Ubrzanje: 1,27 s

  • Podmazivanje: Ulje i zrak

  • Kapacitet alata:

    • Alati za tokarenje vanjskog promjera: □25 mm

    • Alati za tokarenje unutarnjeg oblika: Ø40 mm

    • Alati za glodanje: Max Ø125 × 400 mm

• Putovanja osi

  • Š: 1574 mm

  • Brzi pomak: X/Z 50 m/min; Y 40 m/min; W 30 m/min

• Sustav alata i magazin

  • Sustav alata: CAPTO C6

  • Kapacitet spremnika alata: 72 mjesta

  • Automatski mjenjač alata: Uključeno

  • Funkcije: Detekcija loma alata u spremniku; Detekcija preopterećenja

• CNC funkcije i softver

  • Paket funkcija 5-osne obrade

  • Kompenzacija radijusa alata za 5 osi

  • Cilindrična interpolacija

  • Interpolacija polarnih koordinata

  • Sinkrono narezivanje navoja s vretenom za glodanje

• Hlađenje i priprema

  • Rashladna tekućina kroz alat: 7 MPa

  • Priprema za sustav za ekstrakciju uljne magle

• Najvažnije

  • Praktično novo stanje sa samo ~68 radnih sati

  • Vrlo bogata tvornička konfiguracija

  • Potpuna 5-osna simultana obrada

  • Konfiguracija glavnog i pomoćnog vretena

  • CAPTO spremnik sa 72 alata

  • Spremno za proizvodnju uz značajne uštede u odnosu na novo

Dodatna oprema

• Rukovanje čipovima i dijelovima

  • Bočni transporter strugotine – tip Consep

  • Trakasti transporter dijelova

• Dovod šipke i rukovanje obratkom

  • Dodavač šipki LNS QLS II

  • Komplet sučelja za dovod šipki

  • Automatski hvatač dijelova

• Filtracija

  • SEI FILTRACIJSKA JEDINICA

    • Serija: JT040

    • Model: 40/70‑V‑I‑R‑FM

    • Godina: 2018

• Ostali pribor

  • Sidra za montažu stroja

  • 3-bojna signalna lampica statusa stroja
