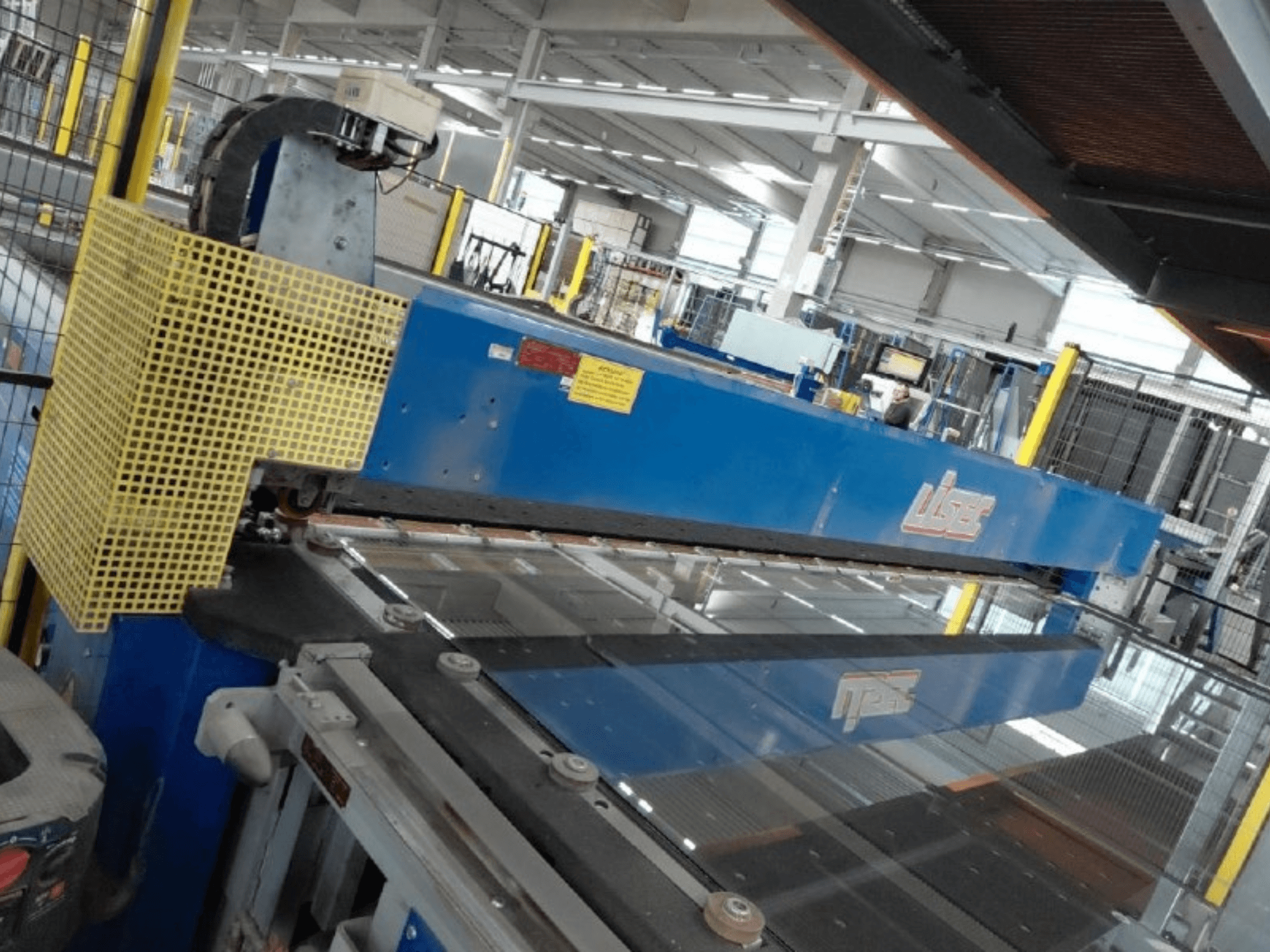

LISEC - Combined VSG & Float Glass Cutting LineDE-OTH-LIS-2009-00001

- Konfiguracija postrojenja: Kombinirana automatska linija za rezanje float i laminiranog sigurnosnog stakla (VSG) s modulima za lomljenje, transport i obrezivanje

- Proizvođač sustava: LISEC Austria GmbH / LISEC Maschinenbau GmbH

- Godine proizvodnje (integracija u liniju): 2009. i 2016. (mješovita instalacija)

- Operativni status: Trenutno instalirano i radi u aktivnoj proizvodnji (moguća inspekcija po principu "ključ u ruke")

- Standardni mrežni napon: 400 V / 50 Hz (3/N/PE~ 400 V, Upravljanje: 24 V AC/DC)

- Radni komprimirani zrak: 6,00 – 8,00 bara

- Ukupna kumulativna instalirana težina: > 28.400 kg

RAŠČLANJENJE MODULA I POJEDINAČNE SPECIFIKACIJE:

1. Odjel za obradu VSG-a (laminiranog sigurnosnog stakla):

- Poz. 01: LISEC PTV-60/30RE (GODINA PROIZVODNJE: 2009.)

* Tip: Stroj za rezanje laminiranog stakla (Verbundglasschneidanlage)

* Težina: 5.640 kg | Električni napon: 400 V / 50 Hz

- Poz. 02: LISEC VZ Linija 2 (YOM: N/A)

* Vrsta: Montažna jedinica / dio za spajanje vodova

- Poz. 03: LISEC LKT-45/45TS (YOM: 2009.)

* Vrsta: Stol za obradu / potporu sa zračnim jastukom

* Težina: 3.200 kg | Priključna snaga: 61,28 kVA | Zrak: 8,00 bara

- Poz. 04: LISEC VB-33 (YOM: 2009.)

* Vrsta: Podsklop linije laminiranog stakla

* Težina: 2.200 kg | Priključna snaga: 17,00 kVA | Zrak: 6,00 bara

- Poz. 05: LISEC FASV-33 (YOM: 2016.)

* Vrsta: Automatizirani rezač/uklanjač izbočene PVB folije

* Težina: Nije navedeno | Priključna snaga: 0,83 kVA | Zrak: 6,00 bara

- Poz. 06: LISEC VB-33 (YOM: 2016.)

* Vrsta: Stroj za rezanje laminiranog stakla

* Težina: 2.200 kg | Priključna snaga: 18,83 kVA | Zrak: 6,00 bara | Maks. opterećenje: 43 kg/m²

- Poz. 07: LISEC AL-32/33N (YOM: 2016.)

* Vrsta: Lokator i dio za pozicioniranje staklenog graničnika

* Težina: 1.830 kg | Priključna snaga: 25,88 kVA | Zrak: 6,00 bara

- Poz. 08: LISEC BTA-20/26 (YOM: 2016.)

* Vrsta: Horizontalni trakasti transporter

* Težina: 1.020 kg | Priključna snaga: 6,08 kVA | Zrak: 6,00 bara | Maks. opterećenje: 50 kg/m²

2. Odjel za obradu i transfer plutajućeg stakla:

- Poz. 09: LISEC BTA-20/26 (YOM: 2016.)

* Vrsta: Horizontalni trakasti transporter

* Težina: 1.020 kg | Priključna snaga: 6,08 kVA | Zrak: 6,00 bara

- Poz. 10: LISEC BTA-40/26 (YOM: N/A)

* Vrsta: Horizontalni transportni / potporni stol

* Težina: Nije navedeno | Električni uređaji: Nije navedeno

- Poz. 11: LISEC BTA-20/26 (YOM: 2016.)

* Vrsta: Horizontalni trakasti transporter

* Težina: 1.020 kg | Priključna snaga: 9,05 kVA | Zrak: 6,00 bara

- Poz. 12: LISEC BTS-37/33 (godina proizvodnje: 2016.)

* Tip: Ručni stol za lomljenje s integriranim šipkama za lomljenje

* Težina: 1.543 kg | Priključna snaga: 15,75 kVA | Zrak: 6,00 bara

- Poz. 13: LISEC LKT-10/33 (YOM: 2016.)

* Vrsta: Horizontalni stol za prijenos sa zračnim jastukom

* Težina: 250 kg | Priključna snaga: 4,50 kVA | Zrak: 6,00 bara | Maks. opterećenje: 33 kg/m²

- Poz. 14: LISEC BTA-40/26 (YOM: 2009.)

* Vrsta: Horizontalna transportna jedinica s trakom

* Težina: 1.154 kg | Priključna snaga: 2,30 kVA | Zrak: 8,00 bara | Maks. opterećenje: 50 kg/m²

- Poz. 15: LISEC TBY-26/12 (godina proizvodnje: 2009.)

* Vrsta: Međupripremni modul

* Težina: 255 kg | Priključna snaga: 0,00 kVA | Zrak: 6,00 bara

- Poz. 16: LISEC RWF-33/25 (GODINA PROIZVODNJE: 2009.)

* Vrsta: Sklop za prijenos valjkom/remenom

* Težina: 975 kg | Priključna snaga: 4,59 kVA | Zrak: 8,00 bara

- Poz. 17: LISEC BTA-30/33 (YOM: 2009.)

* Tip: Horizontalni stol za transport trake

* Težina: 980 kg | Priključna snaga: 2,30 kVA | Zrak: 8,00 bara

- Poz. 18: LISEC RBA-25 (YOM: 2009.)

* Vrsta: Podsklop za poravnavanje/rukovanje plutajućom linijom

* Težina: 820 kg | Priključna snaga: 1,46 kVA | Zrak: 8,00 bara

- Poz. 19: LISEC TBX-33/12 (YOM: 2009.)

* Vrsta: Sklop za prijenos/podizanje remena

* Težina: 290 kg | Priključna snaga: 0,00 kVA | Zrak: 8,00 bara

- Poz. 20: LISEC BTA-60/33 (YOM: 2009.)

* Tip: Horizontalni transportni stol velikog kapaciteta

* Težina: 1.560 kg | Priključna snaga: 18,22 kVA | Zrak: 0,00 bar

- Poz. 21: LISEC ARS-33 (GODINA PROIZVODNJE: 2009.)

* Vrsta: Višesmjerna platforma za prijenos i pozicioniranje lopte

* Težina: 580 kg | Priključno opterećenje: Nije navedeno | Zrak: 8,00 bara

- Poz. 22: LISEC ESL-60/30RS (godina proizvodnje: 2009.)

* Tip: Automatski CNC most i stol za rezanje float stakla

* Težina: 6.380 kg | Priključna snaga: 14,90 kVA | Zrak: 8,00 bara | Puno opterećenje: 21,50 A
