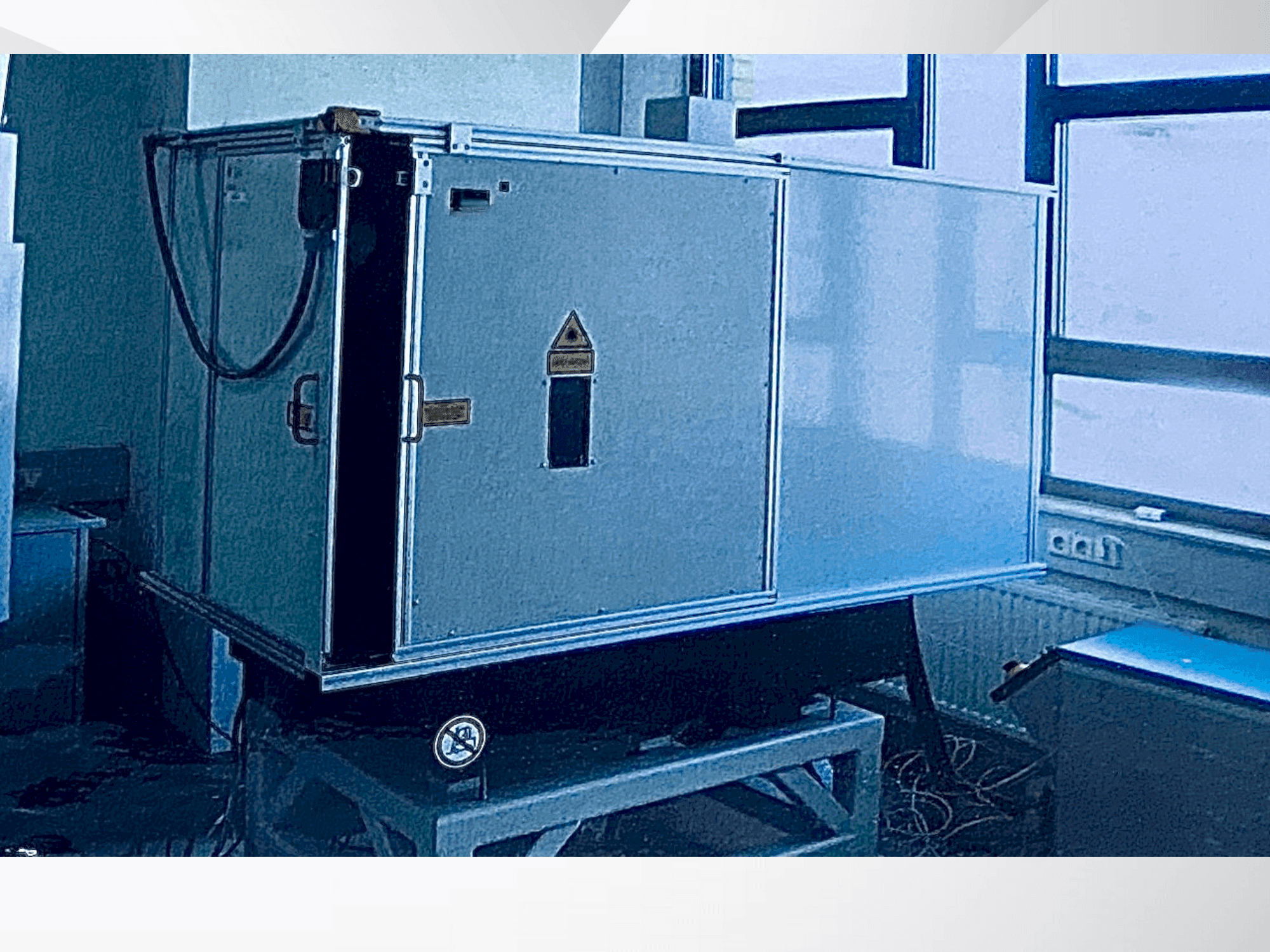

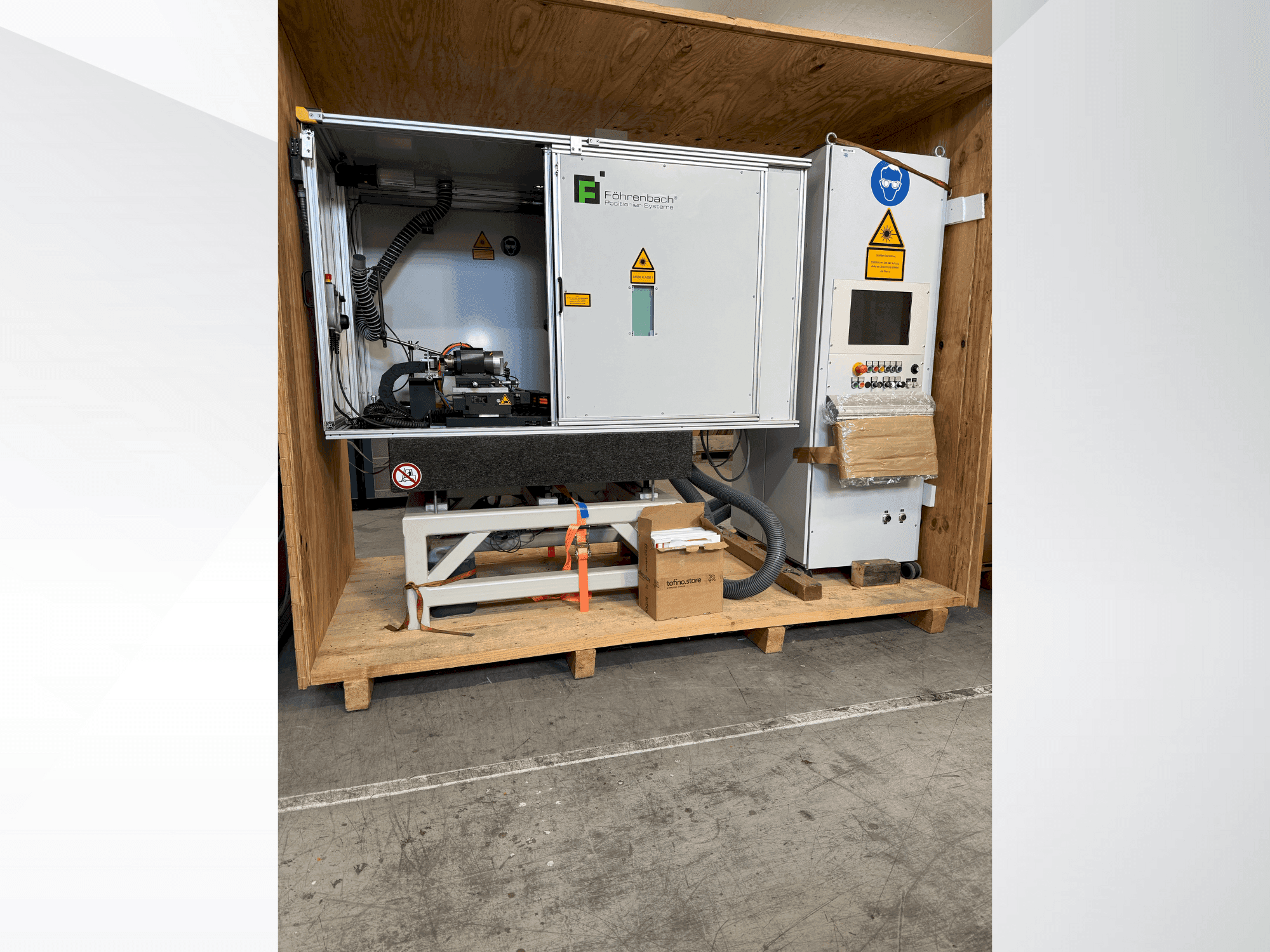

LASAG - KLS 246 CL60DE-OTH-LAS-2008-00001

• Primjena: 4-osni sustav pozicioniranja za lasersku obradu/lasersko rezanje

• Baza i kućište:

  • Zavareni čelični osnovni okvir; dimenzije DxŠxV 1115 x 443 x 814 mm; boja RAL 7035

  • Granitna konstrukcija s temeljnom pločom, granitnim kutnikom, ležajnim jedinicama, navojnim čahurama

  • Laserska sigurnosna kabina, klasa 4 (EN 60825-1), potpuno zatvorena s prozorima za gledanje

  • Prednja klizna vrata s ručkom, integrirani laserski sigurnosni prozor, lasersko zaštitno staklo s kamerom

  • Čelične ploče debljine 2 mm, praškasto obojene RAL 7035; uklonjivi poklopac

  • Signalno svjetlo u 3 boje; prekidač za blokadu vrata; profilni okvir 30x30 i 60x30

• Konfiguracija osi:

  • Os A: rotacijski stol s direktnim pogonom RT3A 100x100

  • Z-os: precizni klizač PFS 325x300

  • Y os: linearna os PFL 230/400

  • X os: linearna os 180/100

• XY tablica (PFLG 400x100):

  • Hod: X 400 mm, Y 100 mm; brzina 6 m/min

  • Točnost pozicioniranja ±0,005 mm/300 mm; ponovljivost ±0,001 mm

  • Ubrzanje 10 m/s²; maksimalno opterećenje 1 kg

  • Kontinuirana sila s hlađenjem 1110 N; linearni motorni pogon

  • Materijal: lijevano željezo GGG-25; vodeno hlađenje

  • Enkoder: Heidenhain LC 483, klasa točnosti ±5 µm

• Z-os:

  • Hod 300 mm; brzina 0,12 m/min

  • Točnost pozicioniranja 0,03 mm/300 mm; ponovljivost 0,003 mm

  • Kuglični vijak K25x5, klasa točnosti T5; prednapregnuto vreteno

  • Montaža motora putem prirubničke spojke; materijal lijevano željezo; vertikalna ugradnja

• Rotacijska os (A/C os) RT3A100x100:

  • Elektronički komutirani trofazni sinkroni motor

  • Promjer stola 99 mm; prolazna rupa 20 mm; centriranje 30 H7

  • Težina 5,2 kg; klasa zaštite IP40 (IP54 s pročišćavanjem zrakom)

  • Odstupanje <4 µm; ravnost 4 µm; koncentričnost ±1,5 µm

  • Maksimalna brzina 1300 o/min

  • Mjerni sustav: Renishaw Signum; period signala 20 µm; izlaz 1 Vss

  • Napon istosmjernog međukružja 600 V

  • Okretni moment: nazivni zračno hlađenje 1,5 Nm; nazivni vodeno hlađenje 2,5 Nm; vršni 5 Nm

• Laserski sustav:

  • Tip: LASAG KLS 246 CL60

  • Električni napon: 400 VAC, 3-fazni, 50/60 Hz, 11 kVA

  • Težine: napajanje 200 kg; laserska glava 35 kg; laserski izvor 25 kg

  • Duljina laserskog kabela 4 m

  • Priključci: mrežni dovod, utikač, rashladna voda

• Upravljački sustav:

  • L2-CNC softver; IPC sustav za 820-W CNC; SERCOS sučelje

  • U/I: 24 ulaza, 16 izlaza; proširivo

  • OS: Windows XP; RAM 512 MB; Ethernet 10/100 Mbit

  • Ručna upravljačka jedinica s ručnim kotačićem; start/stop; zaustavljanje u nuždi; integracija laserskog zaustavljanja u nuždi

  • Programabilno ubrzanje; kompenzacija pogreške osi do 1000 točaka

  • 15" TFT zaslon osjetljiv na dodir

• Pogoni:

  • AC servo motor, nazivni moment 2,35 Nm

  • Apsolutni enkoder 512 inkremenata; s kočnicom

Dodatna oprema

• Rashladni uređaj s recirkulacijom vode (AKW13):

  • Raspon temperature od +6 do +26 °C; rashladni kapacitet 1,7 kW pri 15 °C

  • Rashladno sredstvo R134a; punjenje 0,8 kg

  • Snaga kompresora 0,6 kW; potrošnja energije 1200 W

  • Napajanje 230 V, 50 Hz; struja 6,4–6,5 A

  • Volumen spremnika 11 l; protok 0,55 m³/h; tlak <1 bar

  • Dopušteni radni tlak 18 bara; pumpa: centrifugalna od mesinga

  • Dimenzije 360 x 705/815 x 750 mm; težina 60 kg; razina buke <70 dB(A)

• Jedinica za hlađenje kućišta (Rittal SK):

  • Nazivni napon 230 V, 50 Hz, 1~

  • Nazivna struja 5,4 A; početna struja 12,0 A; predosigurač 10 A

  • Nazivni rashladni kapacitet 825/875 W; korisni rashladni učinak 1000/790 W

  • Rashladno sredstvo R134a, 325 g

  • Dopušteni tlak: HD/HP 25 bara, ND/LP 16 bara

  • Raspon temperature od 20 °C do 55 °C; razina buke 64 dB(A); težina 39 kg
