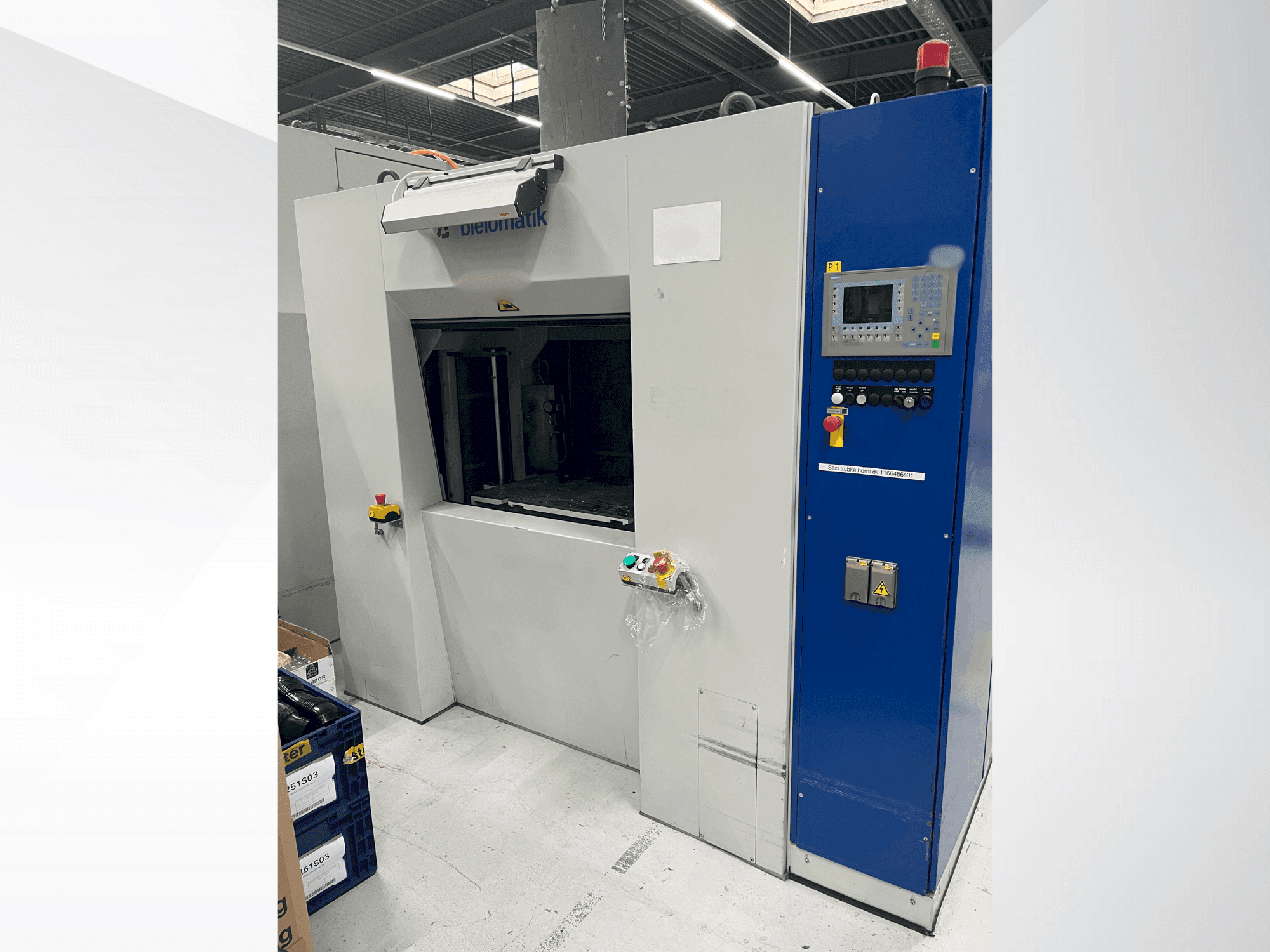

bielomatik - K3212DE-OTH-BIE-2014-00002

Prednosti stroja

Kvalitativne prednosti stroja

• Područje stezanja podiznog stola: max. 920 mm x 530 mm
• Područje stezanja vibracijske jedinice: max. 900 mm x 540 mm
• Amplituda (zadana vrijednost): 0. 3–1. 2 mm s rezolucijom od ± 0,01 mm
• Tolerancija, podesiva u koracima: ± 0,1 mm do ± 0,4 mm
• Frekvencijski raspon: pribl. 170 hz – 240 hz
• Sila zavarivanja: max. 11400 n
• Pogonske sile: do max. 2 x 10700 n
• Amplituda mora biti postavljena približno 0,2 mm manja od minimalnog razmaka dijelova za zavarivanje kako bi se spriječilo oštećenje vibracijske jedinice.
• Vremena ciklusa ovise o nekoliko čimbenika, uključujući kvalitetu i ujednačenost dijelova za zavarivanje, održavanje stroja i dostupnost dijelova za zavarivanje.

Tehničke prednosti stroja

• Nazivni napon: 3 faze / 380 v
• Frekvencija: 50 hz
• Struja punog opterećenja: 25 a
• Zaštitni osigurač napajanja: 32 a
• Isključna moć kratkog spoja: 10 ka
• Snaga opreme: 17 kva
• Kontrolni naponi: ac 230 v / dc 24 v
• Potrebna površina: cca. 5600 x 4800 mm
• Stol za podizanje (vertikalni hod): maks. 500 mm
• Širina otvora: max. 705 mm

Dodatne informacije

Stroj je još pod naponom
