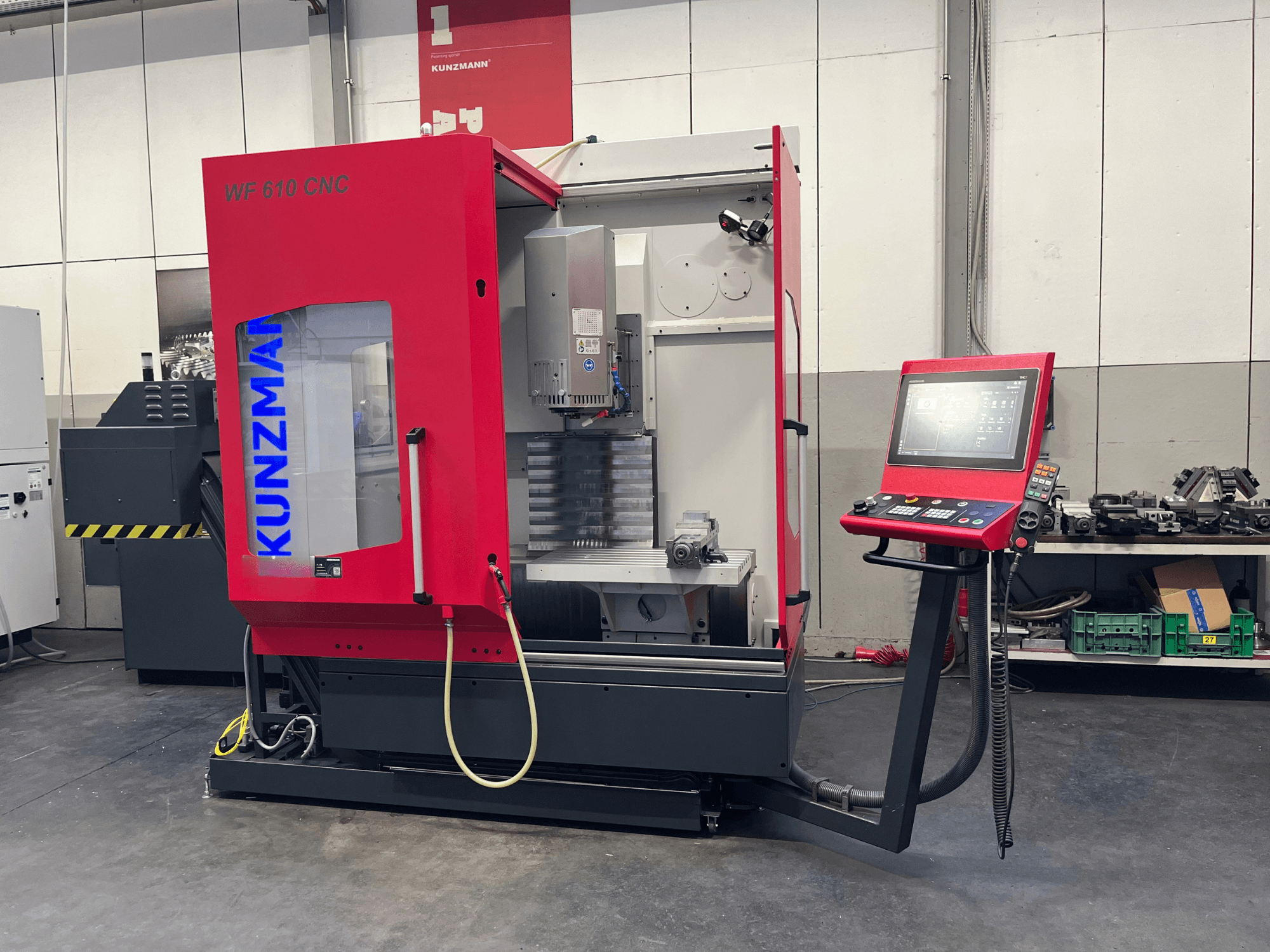

KUNZMANN - WF 610 CNCDE-MIL-KUN-2024-00001

- Demonstracijski stroj

- Sati vretena: 332 h

- Sati izvođenja programa: 310 sati

- Brzina pomicanja (brzi pomak): X/Y/Z do maks. 30/30/15 m/min

- Glavni pogon (opcionalno instaliran): SK 40 motorno vreteno, 1 - 12.000 o/min (proizvedeno u Švicarskoj)

- Snaga vretena: 8,5 kW (S1-100% ED) / 11,5 kW (S6-40% ED)

- Okretni moment vretena: 43 Nm (S1-100% ED pri 1880 o/min) / 58 Nm (S6-40% ED pri 1880 o/min)

- Sučelje alata: SK 40 DIN ISO 7388-1 Oblik AD (prije DIN 69871 AD) s vučnim čepom DIN ISO 7388-3 Oblik AD (prije DIN 69872)

- Stezanje alata: Mehaničko, sila stezanja 10.000 N, hidrauličko otpuštanje

- Vertikalna glodalica: Izravno pogonjena, ručno nagibna -5/+90°, izvlačna pinola s okretnim krilom (hod 70 mm, stezna)

- Površina krutog kutnog stola: 800 x 425 mm

- T-utori na stolu: 6 x 14 H7 (razmak 63 mm)

- Maks. nosivost stola: 300 kg

- Izmjenjivač alata: spremnik diskova s 20 mjesta, SK 40

- Maks. promjer alata: 75 mm (pun spremnik) / 150 mm (sa susjednim praznim posudama)

- Maks. duljina alata: 250 mm

- Maks. težina alata: 8 kg

- Vrijeme izmjene alata: cca. 3 s (od strugotine do strugotine cca. 15 s)

- Točnost pozicioniranja (ISO 230-2): 0,008 mm (izravni linearni mjerni sustavi)

- Ponovljivost (ISO 230-2): 0,006 mm (izravni linearni mjerni sustavi)

- Mjerni sustav: HEIDENHAIN apsolutni direktni linearni mjerni sustav (rezolucija 0,001 mm)

- Rashladna tekućina kroz vreteno (IKZ): visokotlačna pumpa od 50 bara (26 l/min), 4-stupanjsko podešavanje tlaka (15/25/40/50 bara), dvostruki preklopni filter od 25 µm

- Unutarnje hlađenje zrakom: Hlađenje zrakom kroz vreteno, programabilna M-funkcija

- Vanjsko hlađenje zrakom: Fleksibilno zglobno crijevo, programabilna M-funkcija

- Papirnati filter: Trommel-mulden filter s vanjskim spremnikom od 600 l, tip VDF150/50/50 (150 g/m²) filter flis (dimenzije: 1800 x 860 x 1620 mm)

- Transporter strugotine: Trakasti transporter s šarkama integriran u spremnik rashladne tekućine od 115 l, nagib od 60°, bočno pražnjenje lijevo (visina 870 / 1060 / 1200 mm)

- Merna sonda za obradak: HEIDENHAIN TS 460 3D sonda (infracrvena) sa SE 661 primopredajnikom

- Priprema dodatnih osi: Priprema 4. osi (kontroler osi u električnom ormaru, prethodno ožičeno sučelje)

- Sučelje za automatizaciju: Komplet za pripremu za EDUCATION4.0 Cobot ćeliju (Harting konektor I/O sučelje, pneumatski priključak, plus 2x pneumatska priključka za stol maks. 6 bara)

- Vrata kućišta: Automatska klizna prednja vrata s remenskim pogonom (ručni pritisni gumb i programabilna)

- Softverska opcija: OCM (Optimizirano konturno glodanje) za napredno trohoidno glodanje

- Ručni kotač: HEIDENHAIN HR 510 FS elektronički ručni kotač s odabirom osi i zaustavljanjem u nuždi

- Radni napon: 400 V, 50 Hz

- Potrošnja energije: cca. 21 kVA

- Upravljački napon: 24 V - Dovod komprimiranog zraka: 6,5 - 10 bara (min. 6,5 bara potrebno na stroju)

- Težina stroja: cca. 2.900 kg (s izmjenjivačem alata)
