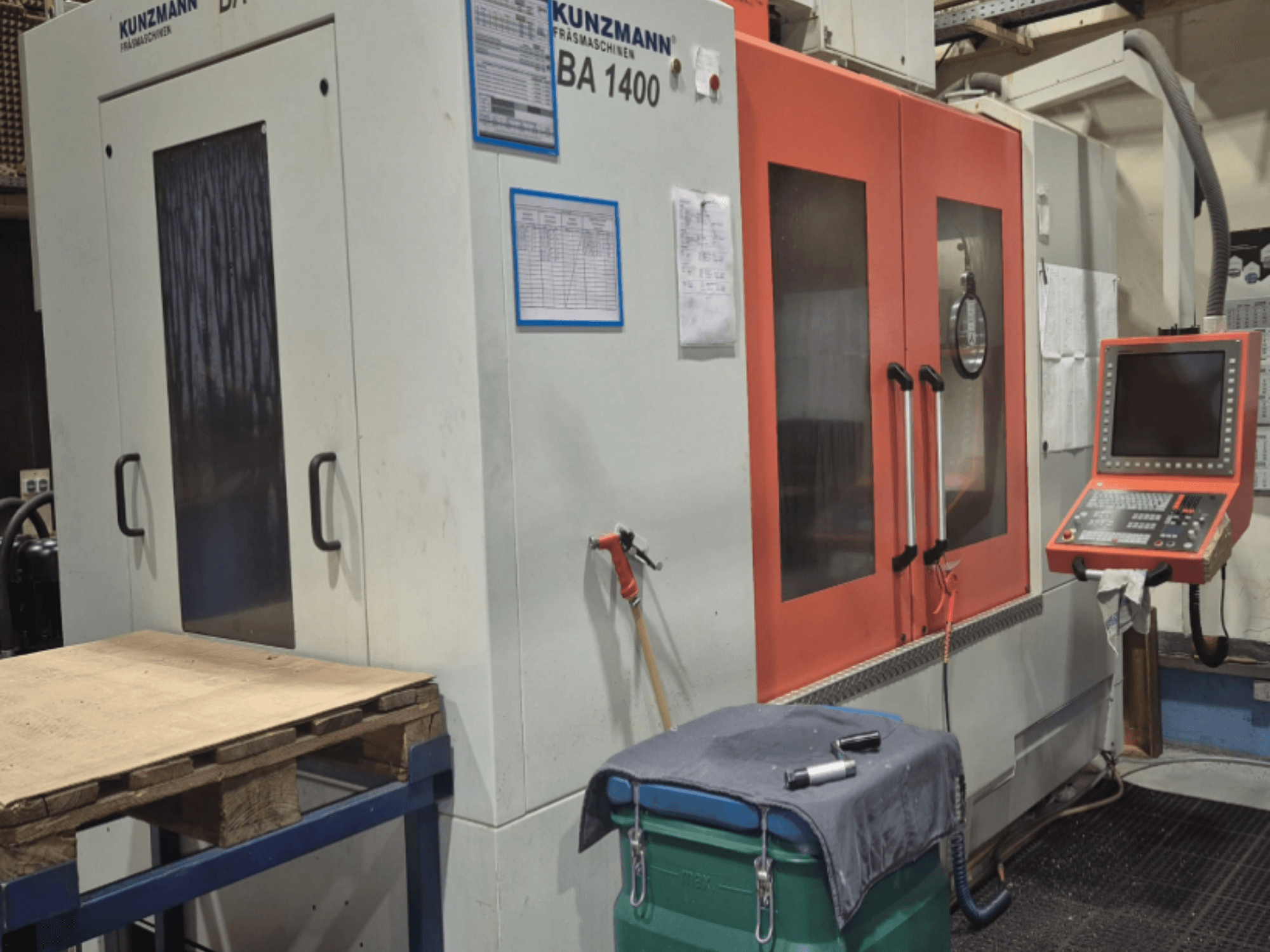

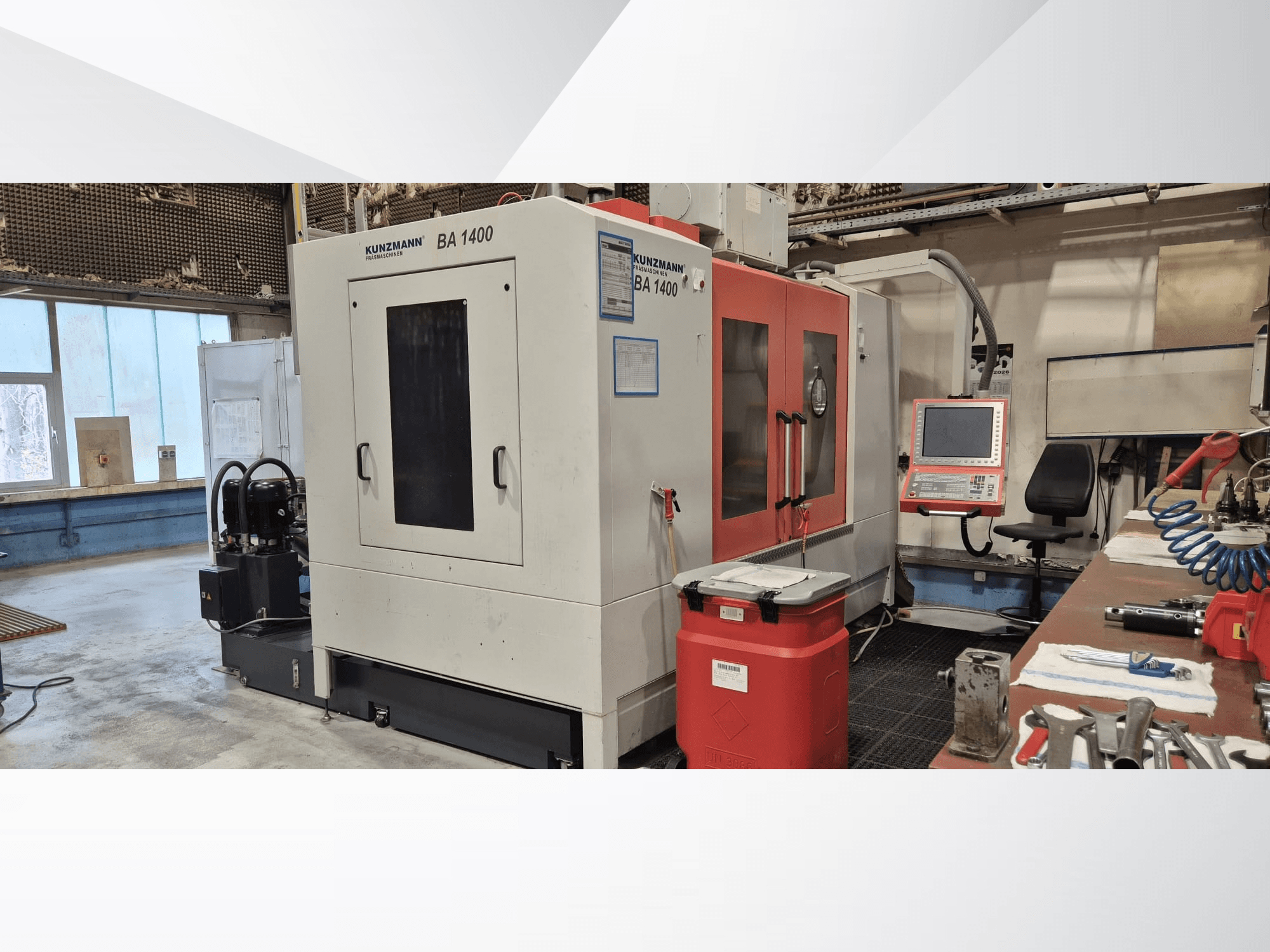

Ovaj 3-osni KUNZMANN BA1400 proizveden je 2017. godine. Ima snažan motor od 28 kW i upravljačku jedinicu Heidenhain TNC 640. Stroj ima veličinu stola od 1400 x 710 mm i može podnijeti maksimalnu težinu obratka od 1500 kg. Ako tražite visokokvalitetne mogućnosti obrade, razmislite o vertikalnom obradnom centru KUNZMANN BA1400 koji imamo na prodaju. Kontaktirajte nas za više informacija.
Pregled
- brand: KUNZMANN
- godina: 2017.
- MODEL: BA1400
- namjena: Glodanje
- Lokacija: Njemačka
- vrsta stroja: Vertikalni obradni centar
- brand upravljačke jedinice: HEIDENHAIN
Tehničke informacije - KUNZMANN BA1400
Kontrolna jedinica
- Marka kontrole: HEIDENHAIN
- Model kontrole: TNC 640
Pokret
- Broj osi: 3
- Putovanje osi X: 1400 mm
- Putovanje osi Y: 700 mm
- Putovanje osi Z: 760 mm
Tehničke specifikacije
- Maksimalna težina alata: 160 kg
- Snaga vretena: 28 kW
- Brzina vretena: 10000 RPM
- Veličina konusa: SK 40
Dodatne informacije
Upravljačka jedinica Heidenhain TNC 640
Standardno vreteno SK40 (s remenskim pogonom)
Konus vretena SK40
Brzina 10.000 o/min
Vertikalno vreteno, kontinuirano podesivo 20–10 000 o/min
Snaga 28 kW
Snaga pri 100% radnom ciklusu 10,0 kW
Snaga pri 40% radnom ciklusu 14,0 kW
Snaga pri 100% radnom ciklusu 20,0 kW
Snaga pri 40% radnog ciklusa 25,0 kW
Okretni moment na vretenu glodalice pri 100% radnom ciklusu 130 Nm
Okretni moment na vretenu glodalice pri 40% radnom ciklusu 190 Nm
Okretni moment na vretenu glodalice pri 100% radnom ciklusu 180 Nm
Okretni moment na vretenu glodalice pri 40% radnom ciklusu 240 Nm
Držač alata MAS-BT40 s vijkom za zatezanje DIN 69872 A
Mjenjač alata 40 pozicija (lančani magazin)
Maks. težina alata 160 kg
Vrijeme izmjene alata 3 sekunde
Vrijeme od čipa do čipa 8 sekundi
Dimenzije stola 1400 × 710 mm
Maks. težina obratka 1500 kg
Pomak X osi 1400 mm
Pomak Y-osi 700 mm
Hod Z-osi 760 mm
Radno područje X-osi 1400 mm
Radno područje Y-osi 700 mm
Radno područje Z-osi 750 mm
Udaljenost vretena od stola 180–930 mm
Razmak od središta vretena do stupa 760 mm
Brzina pomaka X/Y/Z 10 m/min
Brzi pomak X/Y/Z 20 m/min Digitalni servo motori bez četkica na svim osima
Transporter strugotine s rashladnom tekućinom (LU verzija)
Rashladna tekućina kroz vreteno do 40 bara
Protok rashladne tekućine 25 l/min pri 40 bara
Automatska fina filtracija rashladne tekućine 40 µm
Rotirajući prozor za gledanje na ulaznim vratima
Sustav za ekstrakciju uljne magle s višestupanjskom filtracijom (H13 filter)
Elektronički ručni kotač HR 510 FS s integriranim tipkama i zaustavljanjem u nuždi
Dodirna sonda TS 460 s radio prijenosom
Automatsko mjerenje alata Heidenhain TT 46
Točnost mjerenja ≤ 15 µm
Maks. otklon sonde 5 mm
Brzina sondiranja maks. 5 m/min
DXF softver za pretvorbu za 2D konturni prijenos
Teleservis za PC softver za udaljenu dijagnostiku i održavanje
Radni napon 400 V 50 Hz
Potrošnja energije 35 kVA
Upravljački napon 24 V
Težina stroja cca. 8,5 t
Težina stroja cca. 12000 kg
Dimenzije stroja cca. 4,20 × 2,45 × 3,09 m
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
