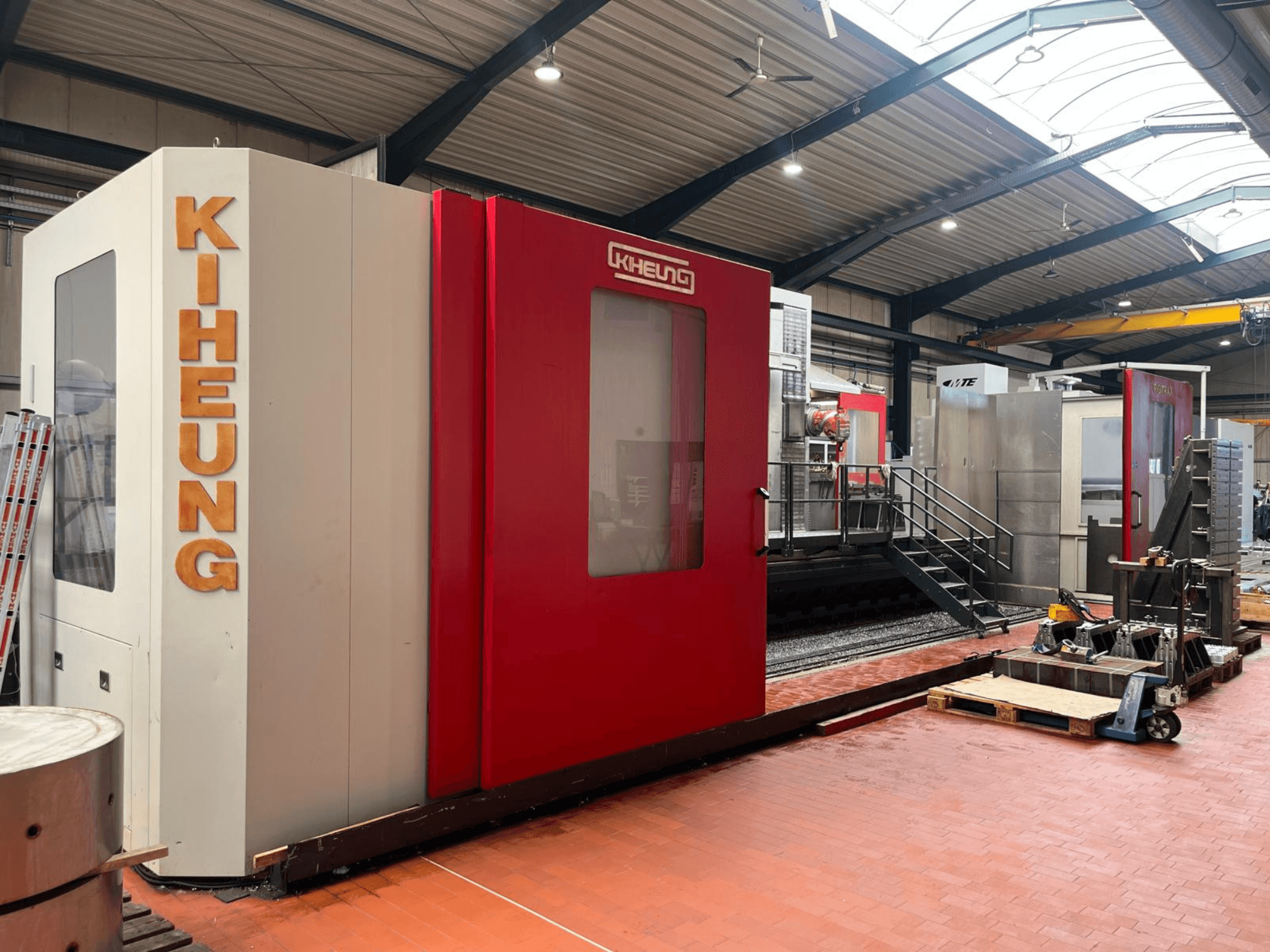

Ovaj 5-osni KIHEUNG RIGITRAX X 8000 proizveden je 2011. godine. Ima impresivan pomak X-osi od 8000 mm, pomak Y-osi od 1350 mm i pomak Z-osi od 2000 mm. Stroj je opremljen snažnim vretenastim motorom od 28 kW i 40-strukim izmjenjivačem alata za učinkovit rad. Ako tražite visokokvalitetne mogućnosti glodanja, razmislite o glodalici s krevetom KIHEUNG RIGITRAX X 8000 koju imamo na prodaju. Kontaktirajte nas za više detalja.
Pregled
- brand: KIHEUNG
- godina: 2011.
- MODEL: RIGITRAX X 8000
- namjena: Glodanje
- Lokacija: Njemačka
- vrsta stroja: Glodalica s postoljem
- brand upravljačke jedinice: HEIDENHAIN
Tehničke informacije - KIHEUNG RIGITRAX X 8000
Kontrolna jedinica
- Marka kontrole: HEIDENHAIN
- Model kontrole: iTNC 530 BF 150 LCD with smartTNC, Mousepad, and DXF-Converter
Dimenzije
- Težina stroja: 45000 kg
- Duljina stola: 9950 mm
- Širina stola: 1150 mm
Pokret
- Broj osi: 5
- Putovanje osi X: 8000 mm
- Putovanje osi Y: 1350 mm
- Putovanje osi Z: 2000 mm
Tehničke specifikacije
- Snaga vretena: 28 kW
- Brzina vretena: 4000 RPM
Dodatne informacije
- Glavno računalo: MC 422 C s opcijom softvera 1 i 2
- Duljina stola: 9950 mm
- Širina stola: 1150 mm
- Površina T-utora: 9 x 22 / 10 x 22 mm
- Razmak T-utora: 125 mm
- Prednja površina T-utora: 2 x 22 mm
- Maks. opterećenje stola: 3500 kg/qm
- Brzina pomicanja (sve 3 osi): 10000 mm/min
- Brzi pomak (osi X, Y, Z): 16000 mm/min
- Moment pomicanja X-osi: 70 Nm
- Moment po Y osi: 27 Nm
- Moment pomicanja Z-osi: 50 Nm
- Konus vretena: ISO 50, DIN 69871
- Raspon brzine vretena (2 koraka):
- 1. korak: 0 - 1000 okretaja/min
- 2. korak: 1001 - 4000 okretaja/min
- Snaga glavnog motora vretena (100% / 60%): 28 / 38 kW (SIEMENS glavni motor vretena)
- Osni pogoni: AC pogoni SIEMENS
- Volumen spremnika rashladne tekućine: 500 l (bez hlađenja kroz vreteno) / 1500 l (s hlađenjem kroz vreteno - 2 pumpe)
- Linearni mjerni sustav: HEIDENHAIN vage s DA 300 sustavom komprimiranog zraka
- Mjenjač vretena: ZF reduktor, 2 brzine (1-1000 / 1001-4000 o/min), hlađen
- Glava za glodanje: Univerzalna automatska glava za glodanje A 4 Plus, "HURON" sustav, hlađena, birotacijska 2,5° x 2,5°, programabilna i automatska pozicioniranost u 2,5° u ravninama od 45° i 90° (simultana / indeksna priprema s 5 osi)
- Izmjenjivač alata: 40-struki vertikalni/horizontalni lančani sustav, pogonjen servomotorom, nadzor HEIDENHAIN enkodera
- Rashladna tekućina kroz vreteno (CTS / IKZ): Visokoučinkoviti sustav hlađenja od 16 bara s papirnatim filterom (rotacijski spoj DEUBLIN, 16 bara za vreteno, 8 bara za 6 mlaznica rashladne tekućine na vrhu vretena)
- Spremnici rashladne tekućine: 2 spremnika (spremnik za čisti sustav od 1200 l i predspremnik od 500 l) sa sustavom papirnatih trakastih filtera (širina papira 500 mm, finoća filtracije 10 mikrona)
- Transporter strugotine: Široki zglobni trakasti transporter X 8000 stražnja strana, povišeno pražnjenje
- Priprema za mjerenje: Pripremljeno za TS 220 dodirnu sondu za obradak i TT 140 dodirnu sondu za alat
- Dodatne značajke: Hidraulično uravnoteženje protuutega u Z-osi, orijentacija vretena za kruto narezivanje navoja, PLC pripremljen za 4. os, automatska jedinica za ispuhivanje konusa (glava A2 + A4), automatsko centralno podmazivanje, elektronički prijenosni ručni kotač HEIDENHAIN HR-410, Ethernet sučelje, automatsko isključivanje
- Zaštita stroja: Djelomična zaštita stroja s 2 prednja vrata za X 4000 ili 4 prednja vrata za X 6000 - X 8000
- Završna obrada boje: Svijetlosiva RAL 7035, Karmin crvena RAL 3002
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
