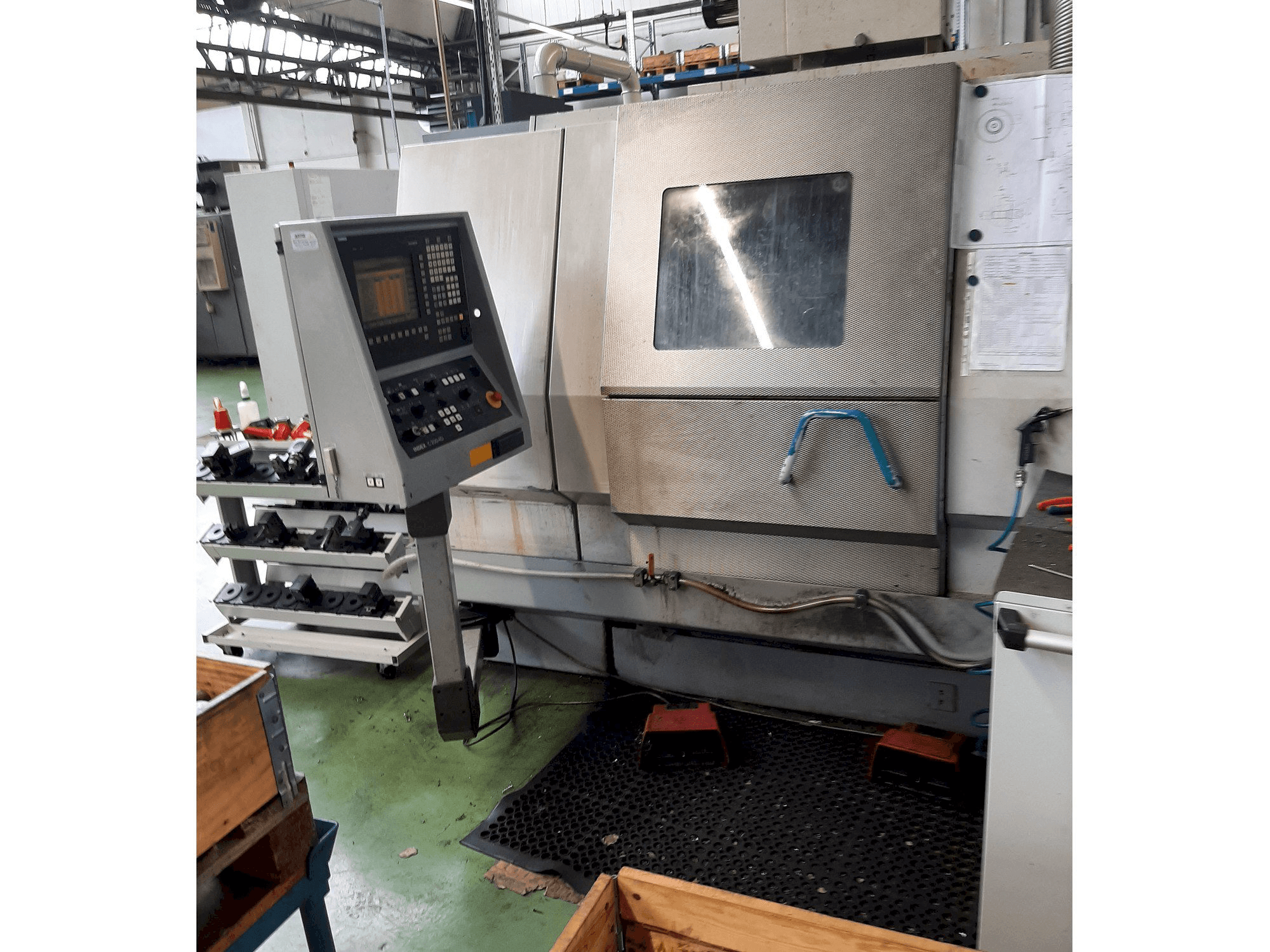

Index - G200DE-TUR-IND-2002-00004

Dodatna oprema

• Ulagač za šipke nije uključen u opseg isporuke
• Opseg isporuke uključuje alatni stroj zajedno s transporterom iverja, visokotlačnim sustavom rashladne tekućine, sustavom filtra (runo) i transporterom dijelova.
• Montirani držači alata ostaju na svom mjestu

Prednosti stroja

Kvalitativne prednosti stroja

• Radni hod kontra vretena 445 mm; brza brzina kretanja 22. 5 m / min
• Klizno staklo vođeno u smjeru z preko izmjeničnog motora i kuglastog vijka d = 32 mm, pogon osi osiguran preklopnom spojkom.
• U radnom položaju klizač je smješten uz izmjenični motor do graničnika
• Mjerni sustav u staklenoj ljestvici z-osi
• Snaga na protu vretenu: snaga pri 100/40% ed 13/22 kw; okretni moment 61/105 nm
• Poprečni klizač 1 - x / z, s unutarnjim dovodom rashladne tekućine i zapornim ventilom
• Zaporni ventil, okrećući se preko izmjeničnog motora, kuglični vijci d = 32 mm,
• Osovinski pogoni osigurani spojkama za preopterećenje preopterećenja, kompenzacija težine u x osi
• Mjerni sustav kodiranje štapića z-osi staklene ljestvice x-osi
• Glava kupole s 14 postaja na poprečnom klizaču 1; rupe za ugradnju alata za dršku cilindra din 69880 - 25x48 mm, postavljene prednjim zupčanikom, hidraulično zaključane

Tehničke prednosti stroja

• Os x / z radni hod 120/400 mm; radni hod 105/400 mm
• Masa ormara 440 kg
• Prihvat glave vretena oko 140 mm, id 85 mm
• Prolaz materijala max. Mm 60; promjer prednjeg ležaja 100 mm; podesivi trofazni pogon
• Motor šuplje osovine: okretni moment nm 95/140
• Uređaj za poravnavanje i prebacivanje glavnog vretena d42 / d60 / d65, stupnjevanje 2,5 stupnjeva pomoću indeksnog diska
• Šuplji stezni cilindar d60 / 20 za stezaljku i stezanje na glavnom vretenu, hidraulično, uključujući nadzor nad hodom stezanja
• Vlačno-tlačna sila (57 cm2) max 45 kn
• Uređaj sa 1 steznim pritiskom za stezanje cilindra na glavnom vretenu, raspon podešavanja 10 do 80 bara, podešen na podešenu na najveću dopuštenu radnu silu stezanja steznog medija ili tlačne cijevi
• Protu vreteno d60; prihvat vretena vretena 140 mm, id 85 mm
