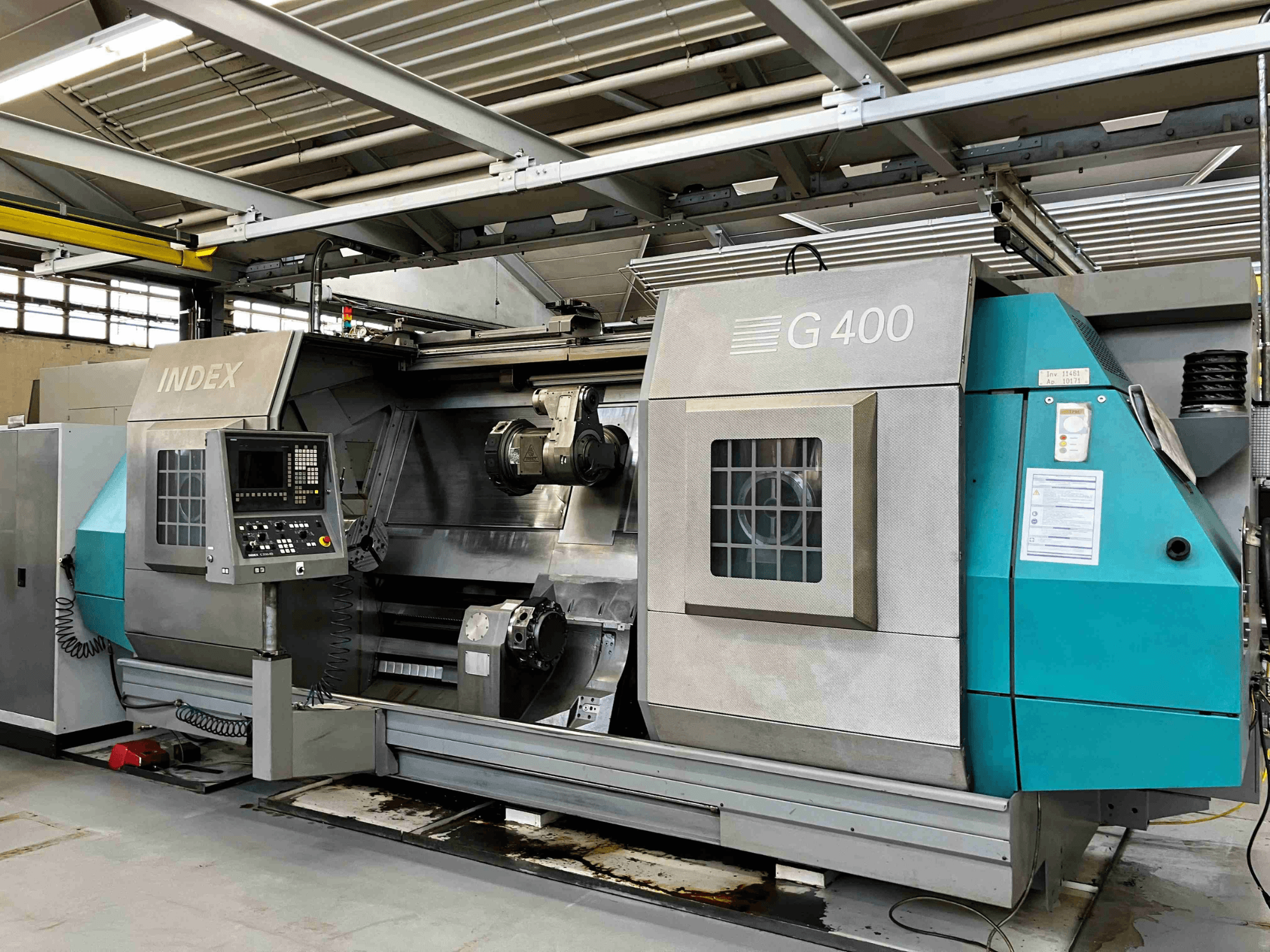

Index - G 400DE-TUR-IND-2008-00002

Glavno vreteno 0102 s direktnim pogonom

Maksimalni protok materijala: 102 mm

Maksimalna brzina: 3000 o/min

Promjer prednjeg ležaja: 170 mm

Motor s promjenjivim šupljim vratilom

Snaga na glavnom vretenu D102:

Snaga pri radnom ciklusu 100/40%: 53 kW/68 kW

Okretni moment: 675 Nm/900 Nm

Uređaj za poravnanje i prebacivanje radnog vretena D102

Koraci od 2,5° pomoću indeksnog diska

Hidraulički aktivirani šuplji stezni cilindar D102 s analognim praćenjem steznog hoda

Razmak materijala: 102 mm

Hod: 48 mm

Maksimalna sila stezanja (napetost/kompresija): 10.900 dN

Višestruki stezni uređaj za pritisak

Tlak stezanja podesiv od 8 do 80 bara putem višestupanjskog kataloga dijelova za glavni stezni cilindar vretena. Za prijelaz na niži tlak stezanja potreban je pokret otpuštanja stezne glave.

Nosač alata 1 (standardna oprema)

Poprečni klizač X, Z, duljina tokarenja 2000 mm.

S unutarnjim dovodom rashladne tekućine i zapornim ventilom, kuglični vijak D=40 mm

u X-osi, D=50 mm u Z-osi. Pogoni osi zaštićeni spojkama od preopterećenja, protuuteg u X-osi.

Os XZ

Radni hod mm: 320 2000

Brzina brzog pomicanja m/min: 20 40

Sila dodavanja N: 14000 14000

Mjerni sustav X-osi: Staklena skala (apsolutno)

Z-os: ROQ koder (apsolutni)

Kućište XYZB (WT1)

Kupola s AC motorom, pozicionirana pomoću cilindričnih zupčanika, hidraulički zaključana

Pinola osi Y, hidrostatski montirana, blokira se pomoću cilindričnih zupčanika

Kuglični vijak, D=40 mm

Spojka za preopterećenje

Hod: 220 mm

Brzina brzog pomicanja: 12 m/min

Sila dodavanja: 24.000 N

ROQ enkoder (abs)

Pogon B-osi s AC motorom

Kut zakretanja: 360°

Pogonska jedinica alata

s dvije spojke:

Maksimalna brzina: 6.000 o/min

Snaga (25%) pri n = 6.000: 17 kW

Maksimalni okretni moment (25%): 37 Nm

Disk kupola s 12 stanica na poprečnom klizaču 1

Sustav držača alata DIN 69880-40x63

Povećana ponovljivost tijekom izmjene alata zahvaljujući dodatnim W-utorima

Višenamjenska jedinica na poprečnom klizaču 1

Maksimalna brzina: 6.000/1.500 o/min

Mjenjač: i=4

Okretni moment: 36/144 Nm

Alati: SK50

Promjer prednjeg ležaja: 75 mm

Unutarnji dovod rashladnog sredstva, stezanje disk opruge

Nosač alata 2, desno - X, Z

Duljina tokarenja 2000 mm, po mogućnosti na

Stroj s protuvretenom s unutarnjim dovodom rashladnog sredstva i zapornim ventilom, upravljanje revolverom putem AG motora, kuglična vijčana vijčana vijaka D = 50 mm za Z-os, D = 40 mm za X-os. Pogoni osi zaštićeni su spojkama od preopterećenja, sustav protuutega u X-osi.

Glava revolvera orijentirana udesno prema protuvretenu.

Os XZ

Hod mm 210 2000

Brzina brzog pomicanja m/min 20 40

Sila dodavanja N 8600 14000

Mjerni sustav X-osi: staklena skala (abs)

Z-os: ROD enkoder (abs)

Revolver s diskovima i 10 na poprečnom klizaču 2

Sustav držača alata DIN 69880-40x63

Povećana ponovljivost tijekom izmjene alata zahvaljujući dodatnim W-utorima

Pozicionirano pomoću čelnog zupčanika, hidraulički zaključano

Protuvreteno D102, veličina 11 - DIN 55026/55021 i ISO 702/1

Duljina tokarenja 2000 mm

Klizač osi Z pogonjen AC motorom i kugličnim vijkom promjera 50 mm

Pogon osi zaštićen spojkom od preopterećenja

U radnom položaju, klizač se drži uz graničnik pomoću AC motora.

Obrada obrataka stegnutih između glavnog i protuvretena nije podržana protuvretenom, niti aksijalnom silom stezanja niti praćenjem položaja protuvretena Z-osi.

Ako je takva funkcija potrebna, dodatno je potrebna opcija funkcije kontrašilice.

Mjerni sustav u Z-osi: ROQ enkoder (abs)

Maksimalni promjer materijala: 102 mm

Maksimalna brzina vretena: 3000 o/min

Promjer prednjeg ležaja: 170 mm

Brzi pomak: 30 m/min

Sila dodavanja: 7200 N

Varijabilni trofazni pogon (AC motor sa šupljim vratilom).

Snaga protuvretena D102:

Snaga pri radnom ciklusu 100/40%: 53/68 kW

Okretni moment: 675/900 Nm

Uređaj za poravnavanje i prebacivanje protuvretena D102

Koraci od 2,5 stupnja pomoću indeksnog diska.

Hidraulički aktivirani šuplji stezni cilindar D102 s analognim praćenjem steznog hoda.

Kapacitet materijala: 102 mm

Hod: 48 mm

Maksimalna sila stezanja (vlak/tlač): 10.900 dN

Višestruki stezni uređaj za pritisak

Stezni tlak podesiv od 8 do 80 bara (više postavki dostupno je iz kataloga dijelova za stezni cilindar). Protuvreteno; za prijelaz na niži stezni tlak potreban je pokret otpuštanja stezne glave.

Automatska klizna vrata, hidraulički pokretana

INDEX C200-4D upravljački sustav

- Modularno višeprocesorsko upravljanje integrirano u digitalni inverterski sustav Simodrive 611 (identično Sinumeriku 840D).

- Upravljačka ploča - AT-kompatibilno računalo s Windows operativnim sustavom i ravnim monitorom
