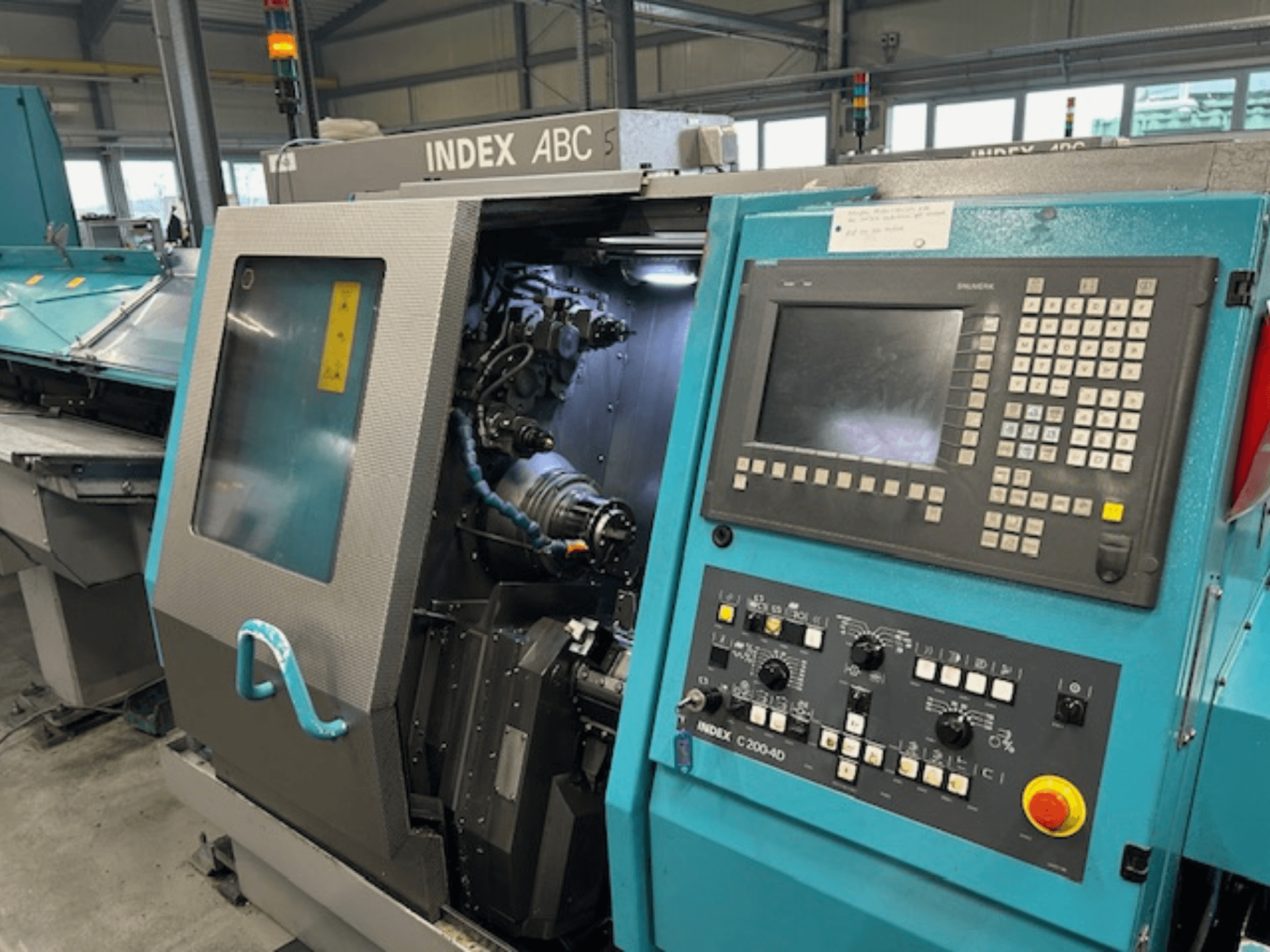

Index - ABCDE-TUR-IND-2007-00002

• Glavno vreteno

  • Varijante kapaciteta (razmak vretena):

    • 30 (25): 30 mm (25 mm)

    • 42 (36): 42 mm (36 mm)

    • 60 (52): 60 mm (52 mm)

    • 65: 65 mm

  • Promjer vretena u prednjem ležaju:

    • 75 mm (Model 30)

    • 85 mm (Model 42)

    • 100 mm (modeli 60 i 65)

  • Snaga Pmax pri 100% rada:

    • 7 / 10 / 13 kW (Model 30)

    • 7,5 / 13 / 20 kW (Model 42)

    • 7,5 / 13 / 20 kW (Model 60)

    • 13 / 20 kW (Model 65)

  • Snaga Pmax pri 40% rada:

    • 10 / 15 / 21 kW (Model 30)

    • 13,3 / 21 / 29 kW (modeli 42 i 60)

    • 21 / 29 kW (Model 65)

  • Okretni moment Mdmax pri 100%-tnom radu:

    • 33 / 48 / 62 Nm (Model 30)

    • 35 / 62 / 95 Nm (modeli 42 i 60)

    • 62 / 95 Nm (Model 65)

  • Okretni moment Mdmax pri 40% rada:

    • 48 / 69 / 102 Nm (Model 30)

    • 64 / 102 / 140 Nm (modeli 42 i 60)

    • 102 / 140 Nm (Model 65)

  • Maksimalna brzina:

    • 7500 o/min (Model 30)

    • 7000 okretaja u minuti (Model 42)

    • 6000 o/min (modeli 60 i 65)

  • Hod steznog cilindra:

    • Stezanje čahure: 7 mm

    • Stezanje stezne glave i čahure: 20 mm

  • Nadzor steznog puta: 140 mm (s Rev. 2) / 160 mm (bez Rev. 2)

  • Faze ekspanzije:

    • Rezolucija C-osi: 0,001°

    • Jedinica za poravnanje/prebacivanje (kut indeksiranja): 2,5°

    • Jedinica za zaustavljanje i izbacivanje obratka: D 42 / D 60

• Nosač alata: Revolver 1

  • Hod klizača: X 90 mm, Z 280 mm

  • Sila dodavanja: 5500 N (X i Z)

  • Brzi pomak: X 27 m/min, Z 36 m/min

  • Rezolucija: X 0,5 µm, Z 1,0 µm

  • Broj alata: 7 + sinkrono vreteno

  • Sustav alata: Cilindrična drška DIN 69 880 (25 x 48 mm)

  • Vrijeme prebacivanja (jedna stanica): 0,3 s

  • Pogon alata (sve stanice): 4,2 kW, 7,5 Nm, 6000 o/min (Pmax/Mdmax pri 25% rada)

• Nosač alata: Kupola 2

  • Hod klizača: X 81 mm, Z 80 mm

  • Sila dodavanja: X 8300 N, Z 5500 N

  • Brzi pomak: X 27 m/min, Z 36 m/min

  • Rezolucija: X 0,5 µm, Z 1,0 µm

  • Broj alata: 6

  • Sustav alata: Prihvat u obliku lastin repa s cilindričnim prihvatom (25 x 40,3 mm)

  • Vrijeme prebacivanja (jedna stanica): 0,3 s

  • Pogon alata (sve stanice): 6,5 kW, 14 Nm, 4500 o/min (Pmax/Mdmax pri 25% snage)

  • Jedinica za glodanje navoja i tokarenje poligona: maks. 6000 o/min (maks. 2 stanice istovremeno)

• Stražnji nosač alata (za obradu unatrag)

  • Hod klizača: X 280 mm, Z 280 mm

  • Maksimalni broj alata: 6

  • Sustav alata: Prihvat lastin rep

• Jedinica za povratno bušenje (opcionalno proširenje)

  • Maks. fiksnih alata: 5

  • Maks. pogonjeni alati: 2

  • Snaga pogonjenih alata (pri 25% opterećenja): 4,5 kW, 8 Nm, 6000 o/min

  • Provrt držača alata: 25 mm (DIN 69 880) / 1 inč

• Rukovanje materijalom (integrirana jedinica za dovod materijala)

  • Maks. promjer šipke: 52 mm

  • Podesivi put uvlačenja maks.: 80 mm

  • Sila dodavanja: 3000 N

• Tekućine i sustavi

  • Sustav rashladne tekućine: 60 (80) l/min, 5,5 (8) bara, spremnik 220 l; preklopna pumpa maks. 18 bara, 20 l/min

  • Hidraulički sustav: 19 l/min, 90 bara, spremnik 50 l

• Dimenzije (bez spremnika za punjenje i transportera strugotine)

  • Površina: 2,4 m²

  • Visina središta vretena (iznad poda): 1010 mm

Dodatna oprema

• Magazin za utovar šipki (dodavač šipki), modeli LM3200 / LM3700 / LM4200

  • Maksimalna duljina šipke: 3,2 m / 3,7 m / 4,2 m

  • Raspon promjera šipke: 6–52 mm

• Transporter za strugotine

  • Tip: Šarnirni tip ili strugač

  • Visina pražnjenja: 840 mm
