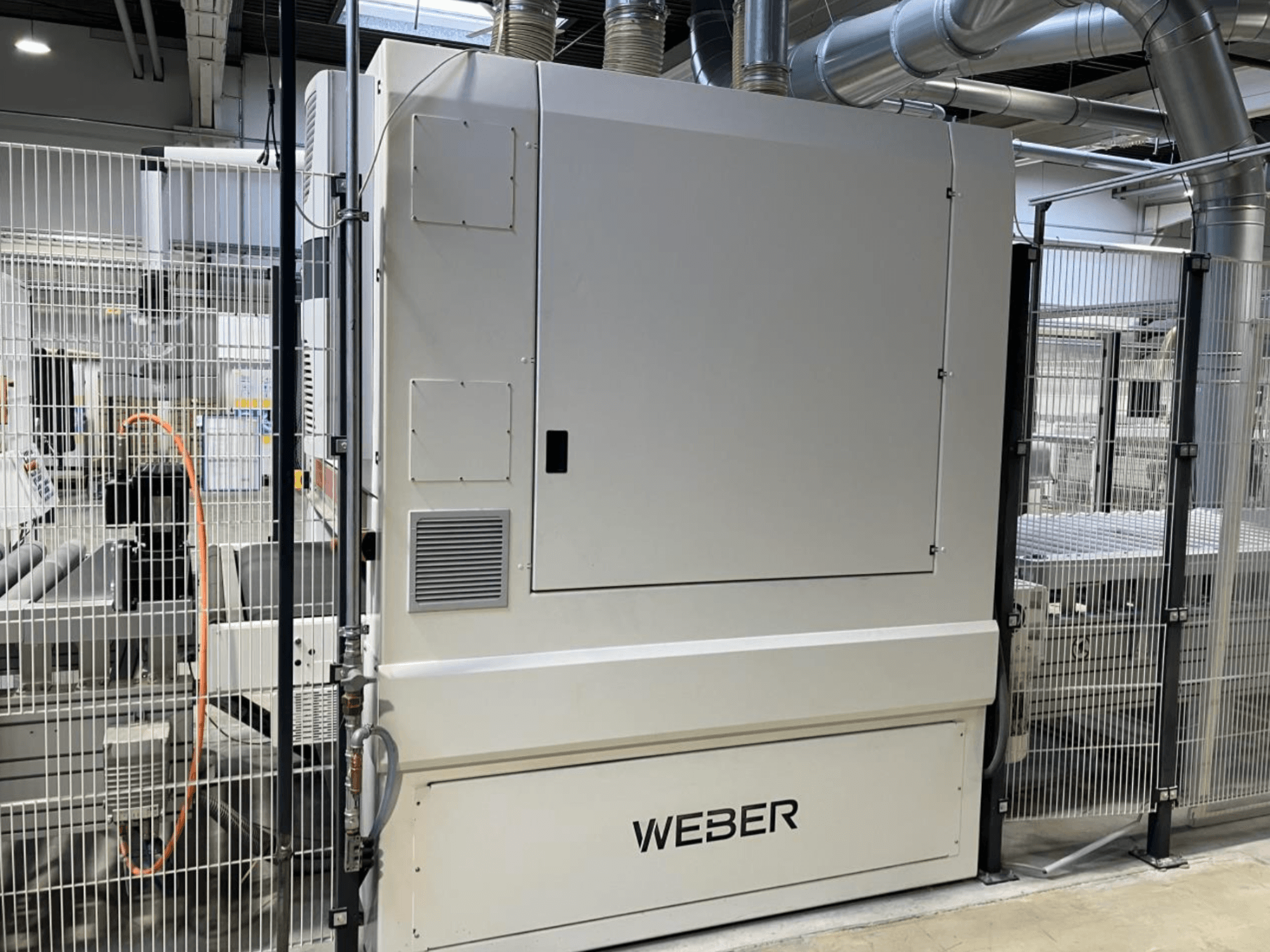

HYMMEN - JUPITER JPT C 680/548 mit OFS 850DE-COM-HYM-2020-00001

• Opći podaci sustava:

  • Nominalna širina: 680 mm

  • Maksimalna širina ispisa: 548 mm (proširivo do 680 mm)

  • Maksimalna širina panela u OFS-u: 510 mm

  • Radna visina: 900 mm (+50 mm)

  • Obrada: tisak i završni premaz odozgo, kontra-premaz odozdo

  • Način rada: dvosmjerni do maks. širine dijela 255 mm; inače jednosmjerni

  • Brzina sustava: 8–65 m/min

  • Brzina ispisa: do 50 m/min

• Jupiterova digitalna tiskarska jedinica (JPT):

  • Broj boja: 4

  • Glave za ispis po boji: 8 (maks. 10 moguće)

  • Slobodna mjesta za dodatne boje: 6

  • Vrsta glave za ispis: XAAR 2001

• Jedinica za ispis strukture DLE:

  • Ispis redaka: 1

  • Broj ispisnih glava po redu: 8 (maks. 10 moguće)

  • Slobodna mjesta za dodatne redove: 1

  • Ukupno glava za ispis: 8

  • Vrsta glave za ispis: XAAR 1003

• Specifikacije sirove ploče:

  • Duljina: 600–2800 mm

  • Širina: 900–1260 mm

  • Debljina: 2–12 mm (bez ograničenja); do 28 mm s ograničenjima brzine

• Pila za rezanje formata:

  • Uzdužni rezovi: 5

  • Uzdužne jedinice za obrezivanje: 2

  • Minimalna širina dijela: 160 mm

• Specifikacije gotovih panela:

  • Duljina: 600–2800 mm

  • Širina: 160–510 mm

  • Debljina: 2–12 mm (bez ograničenja); do 28 mm s ograničenjima brzine

• Sustav hranjenja (ulazni):

  • Vrsta: vakuumski portal

  • Hranilišta: 2

  • Položaji za pražnjenje: 1

  • Maksimalni kapacitet punjenja: 8 ciklusa/min; s dvostrukim slaganjem: 16 panela/min

  • Identični slogovi po stanici: do duljine panela 1550 mm = 2; ≥1550 mm = 1

  • Maks. visina slaganja: 1050 mm

  • Maks. težina sloga: 5000 kg (kombinirano)

  • Dizajn: bez jama

  • Način prijevoza: zaštitna ploča ili paleta

  • Zaštitna ploča (ulaz): duljina 800–2800 mm; širina 1000–1260 mm; debljina 20–30 mm (do 150 mm za palete); maksimalno 80 kg po ploči/paleti

• Sustav slaganja (izlaz):

  • Vrsta: padajuće vratilo

  • Položaji slaganja: 1

  • Maksimalni kapacitet slaganja: 30 ciklusa/min

  • Identični slogovi po poziciji: do duljine panela 1550 mm = 2; ≥1550 mm = 1

  • Maks. visina slaganja: 1050 mm (alternativa: 1000 mm)

  • Maks. težina sloga: 5000 kg (kombinirano) (alternativa: 3500 kg)

  • Dizajn: s jamama

  • Način prijevoza: zaštitna ploča ili paleta

  • Metoda punjenja zaštitnim pločama: utovar viličarom, odvajanje robotom

  • Zaštitna ploča (slaganje): duljina 800–2800 mm; širina 1000–1200 mm; debljina 20–30 mm; maksimalno 80 kg po ploči; materijal OSB ili HDF

• Agregati procesa:

  • Broj agregata: 35

  • Koraci procesa: dovod, rezanje, čišćenje, infracrveno grijanje, UV sušenje, premazivanje, digitalni tisak, strukturiranje, excimer matiranje, slaganje

• Primjena:

  • Industrijska linija za digitalni tisak s jednim prolazom za brzu površinsku obradu velikih ploča (podova i namještaja), izrađujući realistične drvene, kamene ili prilagođene dekore izravno na podlogama

Dodatna oprema

• Robot za odvajanje zaštitnih ploča na izlazu (kao dio rukovanja zaštitnim pločama)
