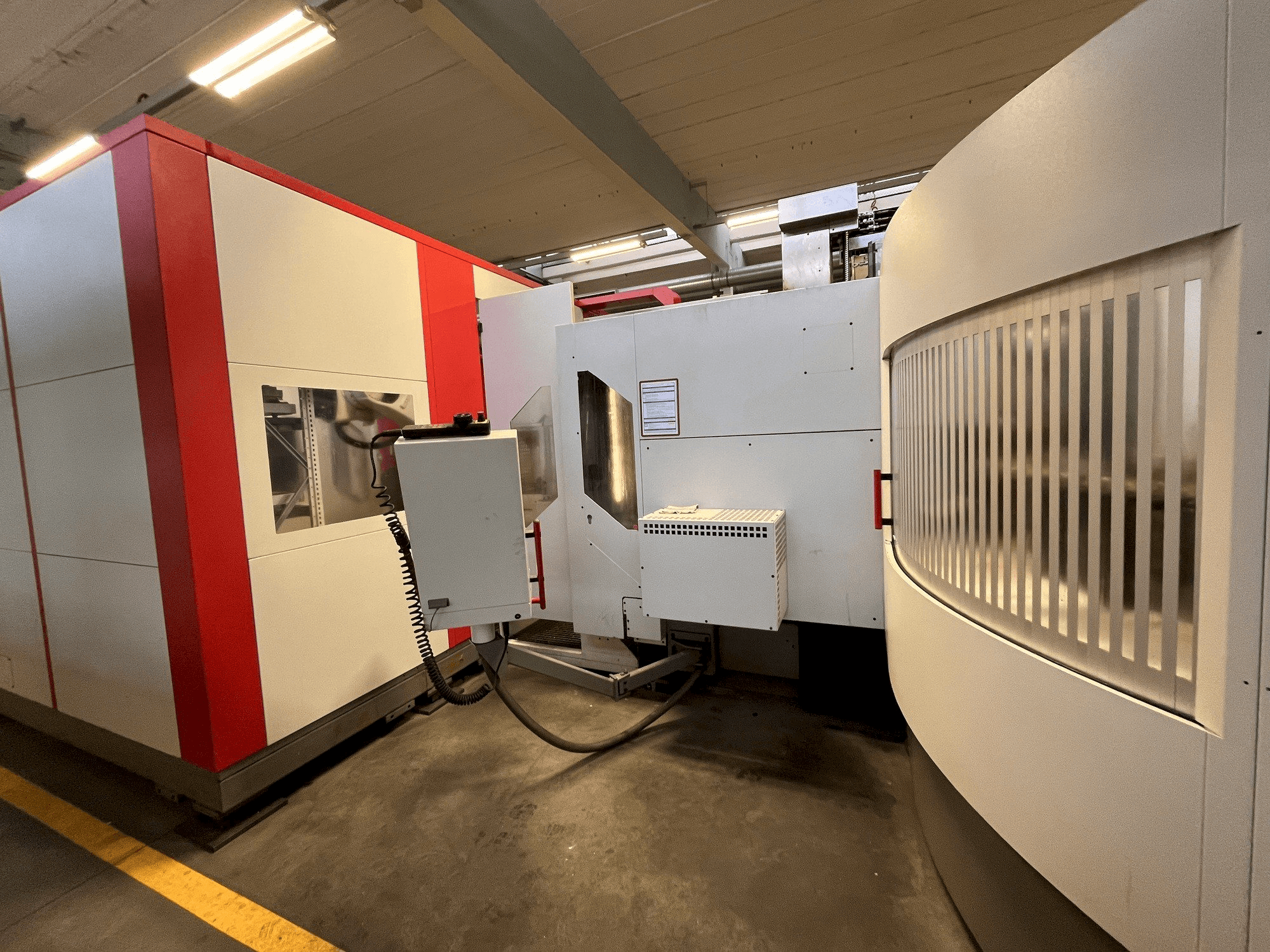

HERMLE - RS1 Robot SystemDE-MIL-HER-2009-00003

Dodatna oprema

• ćelija dolazi s 25 paleta bez škripca 1 paleta na svakom stroju i 23 na automatizaciji
• dolaze s Renishawovom senzorskom sondom
• Uključen je transporter strugotine
• Unutarnja visokotlačna pumpa rashladnog sredstva nije uključena

Prednosti stroja

Kvalitativne prednosti stroja

• Robot kuka kr 150-2 2000:
• 6 osi, težina: 1267 kg, glavno računalo koje radi na windows 10, a soflex računala rade na windows xp. Paletni regal 300x300 sa 24 mjesta - od toga 22 palete u regalu, od toga 3 stezna bloka za stezanje automatskih stega.
• 2 kubična, 1x cilindrični - 1x ručni stezni blok
• Paletni regal 400x400 sa 18 mjesta - od toga 17 paleta u regalu
• Mjesta skladištenja sirovina:
• 2x skladišta sirovina za kubične dijelove, 60 mjesta po skladištu. Može se utovariti sirovina dimenzija 50x15. - 2x ladice za sirovine za cilindrične dijelove, 56 mjesta po ladici. Mogu se puniti dijelovi s nastavkom od 6 mm.
• 2x dodatna hvataljka: 1x za cilindrične, 1x za kubične dijelove
• Kuka sa 6 osi maksimalne težine palete 140 kg - kuka ručna upravljačka jedinica utovar sirovina preko vanjske stanice za postavljanje
• Soflex upravljanje narudžbama verzija 4. 27
• Glavno računalo radi na windows 10, soflex pcs radi na windows xp

Tehničke prednosti stroja

• Brzi pomak: 45000 mm/min - nc okretni rotacijski stol promjera 280
• Sa sustavom stezanja erowa 160 mm dimenzija grla - mts osnovna ploča 320p/a 2-f. MedijiÜ. 2-struko
• Rotacijski stol - ikz - sortirka strugotine
• Središte vretena za dovod komprimiranog zraka - automatska vrata kabine - svjetlo statusa
• Namatanje kreveta - ručni krov kabine - sustav za izvlačenje losma
• Elektronički ručni kotač - pokretna traka sa šarkama - mjesto dodatnog spremnika: 157
• Spremnik alata: 157 utora, 6 puta prolaz, automatska vrata, temperaturna kompenzacija
• Broj mjesta za utovar i istovar: 8
• Mjerenje alata: blum wz lom/mjera a1
• Osjetljiva sonda: 2x renishaw omp 40-2ls, plc produžetak 2. Mjerna sonda
