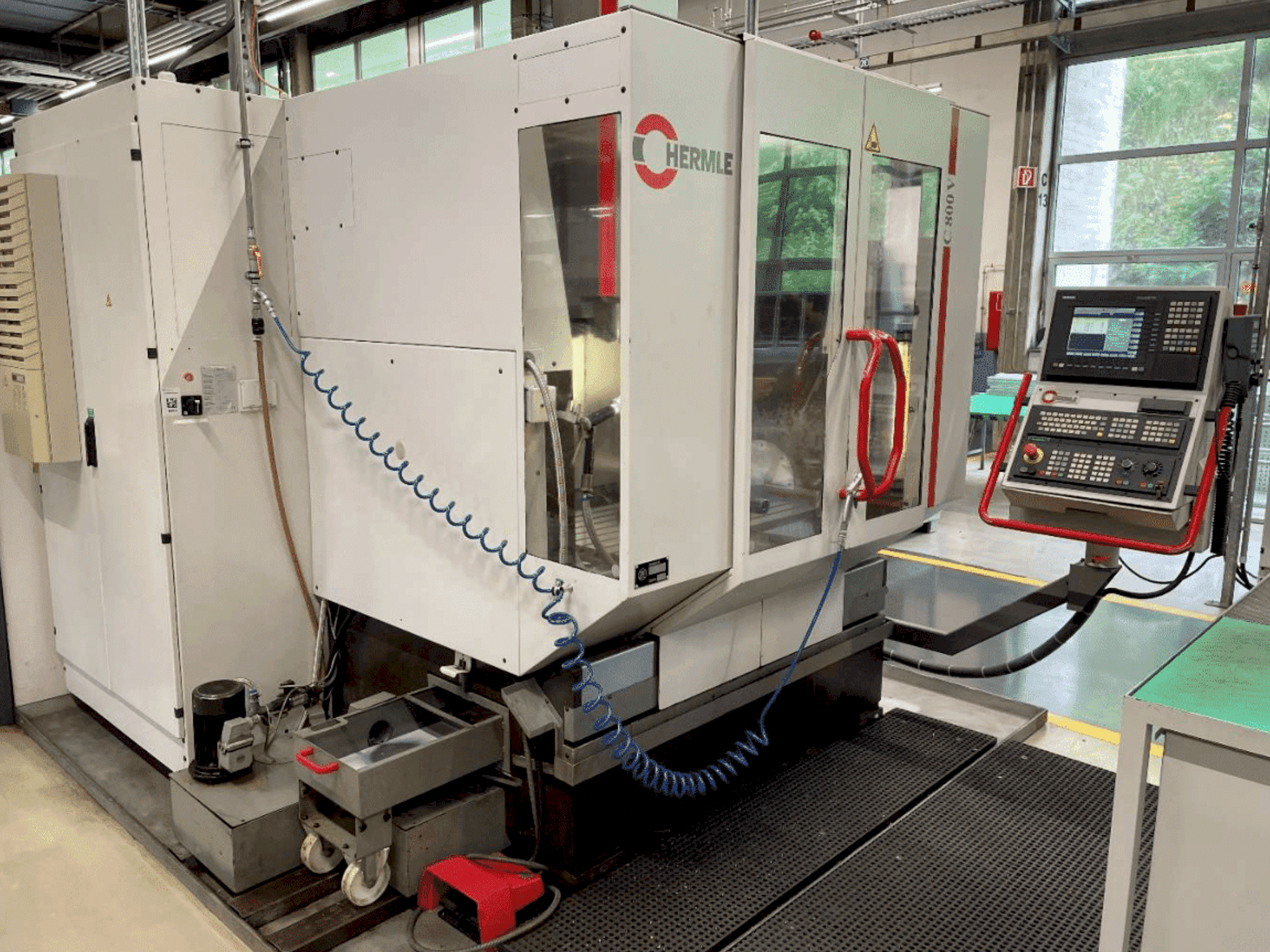

HERMLE - C800VDE-MIL-HER-1999-00003

Prednosti stroja

Tehničke prednosti stroja

• Spremnik rashladne tekućine: 300 l; 40 l/min pri 3 bara

• Veličina stola: radna površina cca. 1000 mm x 560 mm

• Potreban prostor: 4,5 x 3,3 m

• Dostupne jedinice: 2

Dodatne informacije

Stroj je još uvijek pod naponom

Obradci težine do 1500 kg mogu se obrađivati ​​s maksimalnim područjem stezanja od 1000 x 560 mm.
Mjenjač alata s ukupno 30 pozicija u spremniku

Spremnik rashladne tekućine od 300 litara

Stezni stol

1000 x 560 mm

Upravljački sustav

Siemens S 840 D upravljanje putanjom na temelju zaslona

Sustav rashladne tekućine - podmazivanje

Kapacitet spremnika rashladne tekućine: 300 litara

Protok/tlak: 40 L/min pri 3 bara

Automatsko podmazivanje - decentralizirano s dozatorom masti

Pneumatika:

Priključak komprimiranog zraka p ≥ 6,0 bara

Potrošnja komprimiranog zraka pri 6,0 bara (standardno): cca. 9,0 Nm³/h

Potrošnja komprimiranog zraka s dodatnim uređajem za ispuhivanje pri 6,0 bara:

+ cca. 58 Nm³/h

Potrošnja komprimiranog zraka s dodatnim SF vretenom pri 6,0 bara:

+ cca. 26 Nm³/h

Električni sustav:

Radni napon: 400 V; 3 faze: 50 Hz

Upravljački napon: 220 V AG; 24 V DC

Ukupna priključna snaga (standardni stroj 8000 ili 15000 o/min) 32 kVA

Ukupna priključena snaga (s unutarnjim dovodom rashladnog sredstva ili drugim električnim opcijama) 43 kVA

Presjek kabela 16 mm²

Osigurač 63 A

Dimenzije - Težine

HERMLE C 800 V - uključujući zaštitno kućište (D x Š x V) 2,70 × 2,21 × 2,93 m

Potreban prostor (D x Š) 4,50 × 3,50 m

Ukupna težina cca. 7200 kg

Izmjenjivač alata s 30 pozicija alata u prstenastom spremniku

Snaga motora vretena pri 100% radnom ciklusu 10,5 kW

Raspon brzine: Brzine vretena beskonačno promjenjive 20 ... 8000 o/min

Držač alata ISO 40 sličan DIN 2079

Hidromehaničko stezanje alata, sila stezanja pri 8000 o/min min*' 11 kN

Stezanje alata: hidromehaničko, sila stezanja pri 15.000 min* 9,3 kN

Promjer vretena na prednjem ležaju: 70 mm

Pogon za pomicanje

Pojedinačni motori za pomicanje za svaku os - trofazni (bez četkica):

Raspon posmaka u X, Y i 2: ručno / programski kontrolirano:

1 ... 2000 / 30 000 mm/min

Sila pomicanja u svim osima (pri 80% radnom ciklusu): 8.000 N

Pomicanje po XYZ osima: 35 m/min

Korištenje mineralnog lijeva (8 puta veće prigušenje stroja), bez mjenjača,

Dodatni krov, prigušivač komprimiranog zraka itd.

Rasvjeta

Rasvjeta stroja s 2 halogene žarulje > 500 luksa

Radni raspon

Uzdužna os X: 800 mm

Poprečna Y-os: 600 mm

Vertikalna Z-os: 500 mm mm

Mjerni sustav

Izravno mjerenje X, Y, Z:

Rezolucija 0,1 µm

Ulazna jedinica 0,1 µm

Korak 0,1 µm
