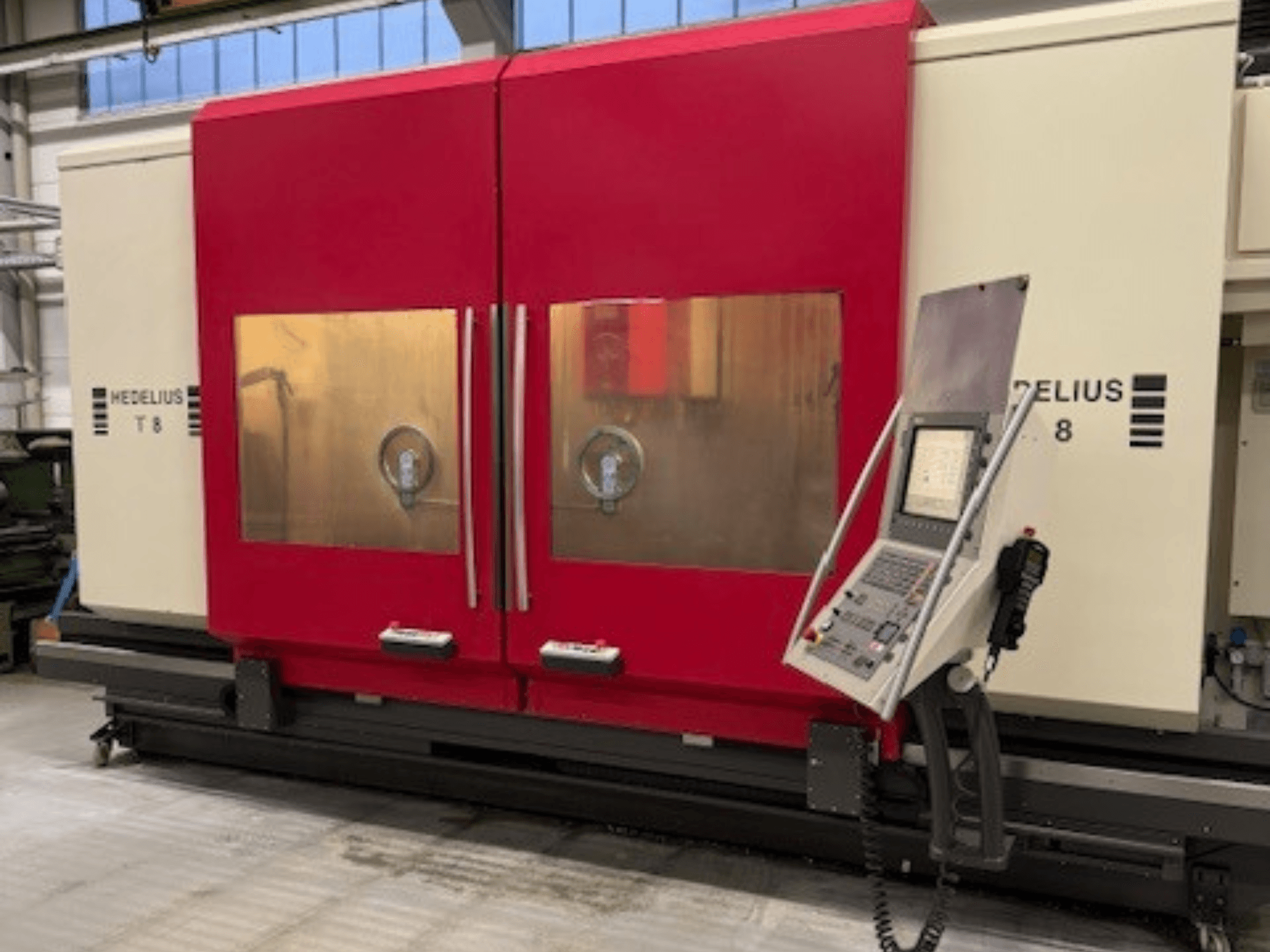

HEDELIUS T8 CNC stroj u prednjem pogledu, s crvenim vratima, upravljačkom pločom i vidljivošću unutarnjih komponenti.
HEDELIUS T8 CNC stroj u prednjem pogledu, s crvenim vratima, upravljačkom pločom i vidljivošću unutarnjih komponenti.

HEDELIUS - T8 - 2300DE-MIL-HED-2006-00002

72.000 €
GINDUMACOVA cijena
(Franko tvornica)
Zatražite službenu ponudu
Razgledajte stroj
Pošaljite protuponudu
Preuzmite PDF

Imate li dodatnih pitanja? Kontaktirajte nas!

sales contact

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

whatsapp
Kontaktirajte na Whatsappu
Prikaži na izvornom jeziku

Ovaj 5-osni HEDELIUS T8 - 2300 proizveden je 2006. godine, a odlikuje se robusnim dizajnom vertikalnog obradnog centra. Može se pohvaliti velikim rasponom kretanja od 2300/800/850 mm i velikom brzinom vretena do 12 000 o/min. Stroj uključuje NC okretnu glavu B-osi, spremnik alata s 40 pozicija i podržava maksimalnu težinu obratka od 2500 kg. Razmislite o kupnji ovog vertikalnog obradnog centra HEDELIUS T8 - 2300. Kontaktirajte nas za više informacija.

Pregled

  • brand: HEDELIUS
  • godina: 2006.
  • MODEL: T8 - 2300
  • radni sati: 7647
  • namjena: Glodanje
  • Lokacija: Njemačka
  • vrsta stroja: Vertikalni obradni centar
  • brand upravljačke jedinice: HEIDENHAIN

Tehničke informacije - HEDELIUS T8 - 2300

Kontrolna jedinica

  • Marka upravljanja: HEIDENHAIN
  • Model upravljanja: iTNC 530

Dimenzije

  • Težina stroja: 18500 kg

Pokret

  • Broj osi: 5
  • Pomak X osi: 2300 mm
  • Pomak Y osi: 800 mm
  • Pomak Z osi: 850 mm

Tehničke specifikacije

  • Maksimalna težina alata: 10 kg
  • Snaga vretena: 26.5 kW
  • Brzina vretena: 12000 RPM
  • Veličina konusa: SK 40

Dodatne informacije

  • NC okretna glava B-os: +92° / -92°

  • Maks. rad njihala: 2 × 850 mm

  • Brzi pomak: 60 m/min

  • Sila pomicanja: X/Y 5000 N, Z 9000 N

  • Vreteno:

    • Maksimalni okretni moment: 158 Nm

    • Promjer ležaja prednjeg vretena: 70 mm

    • Stezanje alata (sila uvlačenja): 12 kN

  • Spremnik/izmjena alata:

    • Položaji alata (standardno): 40

    • Položaji alata (Magnum): 80

    • Maks. promjer alata: 125 mm (180 mm s praznim susjednim pozicijama)

    • Maks. duljina alata: 330 mm

    • Vrijeme izmjene alata (otprilike): 3,5 s

    • Vrijeme od čipa do čipa: vertikalno 6,0 s / horizontalno 6,5 s

  • Stol/kapacitet:

    • Fiksni stol (D׊): 2000 × 920 mm

    • T-utori: 6 × 18 H12

    • Rotacijski stol: 1 × 18 H8

    • Maks. težina obratka: 2500 kg

  • Kapaciteti obrade:

    • Bušenje u St 52 s karbidom: 40 mm

    • Navoj: M24

    • Glodanje u St 52: 500 cm³/min

  • Udaljenosti (referenca):

    • Z-pomak vertikalno (L2): 850 mm

    • Razmak od vrha vretena do osi okretanja (L3): 300 mm

    • Razmak od vrha vretena do površine stola (L4): 40 mm

    • Horizontalni Z-pomak (L5): 1000 mm

    • Os vretena do površine stola (L6): 210 mm

    • Y-pomak (L7): 800 mm

    • Razmak od središta stola do početka/kraja hoda (L8/L9): 400 / 400 mm

  • Snaga/težine:

    • Ukupna priključna snaga: 25 kVA

    • Težina stroja (standardna): cca. 17.000–17.500 kg

  • Sati:

    • Radni sati: 21.100 h

    • Sati vretena: 7.647 h

Dodatna oprema

  • Transporter za strugotine

  • Unutarnji tlak hlađenja kroz vreteno, 40 bara

  • Papirnati trakasti filter

  • Separator uljne i emulzijske magle

  • Rotirajući prozori za gledanje (2)

  • Pištolji za čišćenje (2)

  • Renishawova dodirna sonda

*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
