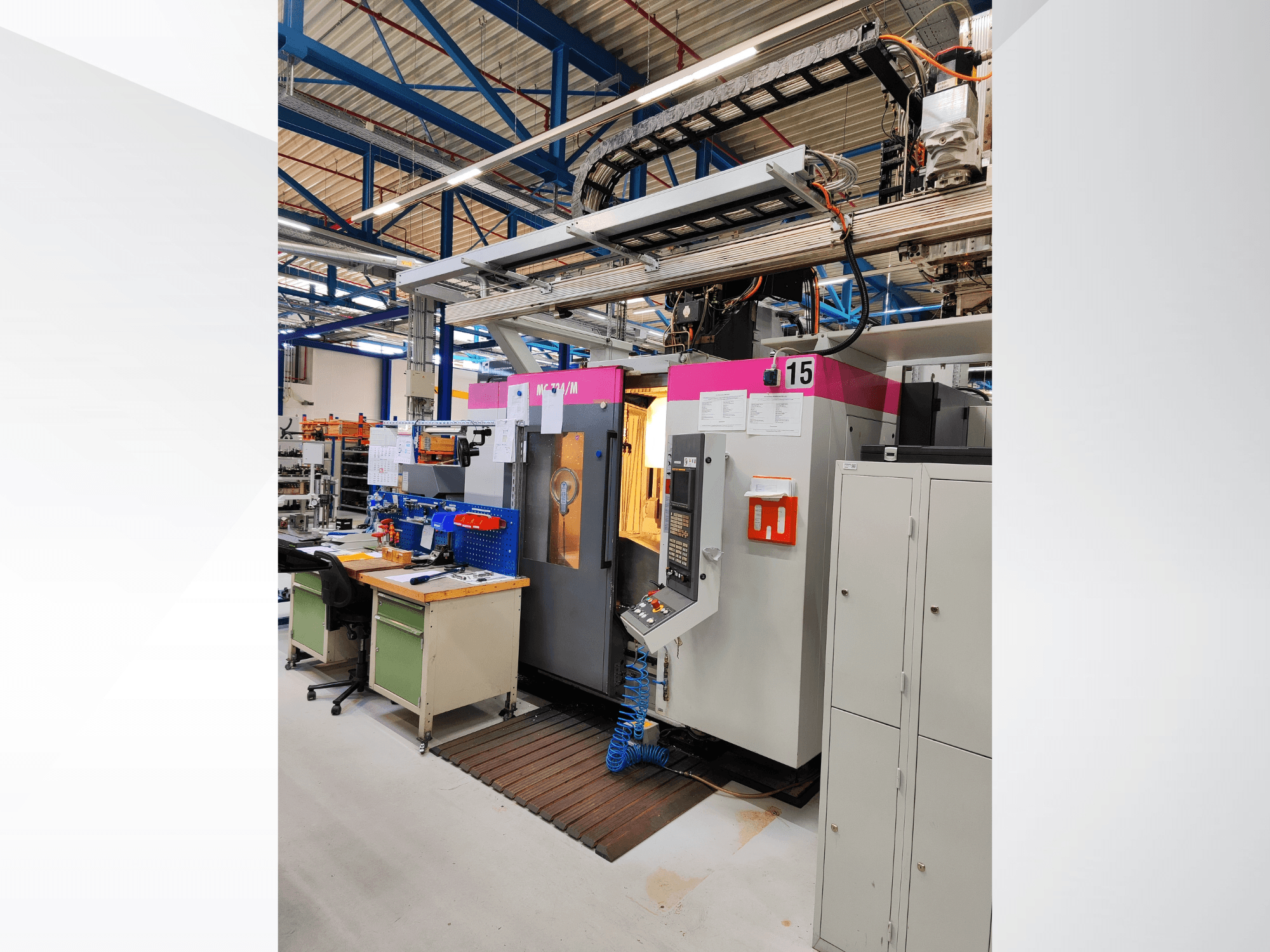

STAMA - MC 734MDE-MIL-STA-2006-00001

- Radijus interferencije: 252 mm

- Priključena snaga: 51 kVA

- Ukupna potrebna snaga: 46 kW

- Priključni napon: 400 V3 50 Hz

- Nazivna struja: 75 A

- Dodatni osigurač: 3x 80 A

- Minimalni presjek priključka: 4x25 mm²

- Konus vretena: Capto 6

- Promjer ležaja vretena: 85 mm

- Maks. okretni moment vretena: 142 Nm (S6/20%)

- Kapacitet spremnika alata: 48 + 90 alata

- Sila stezanja alata: 8.000 N

- Maks. promjer alata: 160 mm

- Maksimalna duljina alata: 300 mm

- Brzina posmaka X / Y / Z: 1 - 10.000 mm/min

- Brzi pomak X / Y / Z: 60 m/min

- Maks. sila pomicanja X / Y: 7.000 N

- Maks. sila pomicanja Z: 8.000 N

- Maksimalni kapacitet glodanja: 600 cm³

- Maks. promjer bušenja: 40 mm

- Maks. promjer narezivanja: M30

- Motor glavnog vretena 1: Kessler DMQ 112.AM .4.AFS/F (22,0 kW, 12.000 o/min)

- Motor X-osi: Fanuc A 06 B-0269-B 100 (5,5 kW, 3000 o/min)

- Motor osi Y: Fanuc A 06 B-0266-B 100 (4,5 kW, 3000 o/min)

- Motor Z-osi: Fanuc A 06 B-0273-B 400 (5,5 kW, 3000 o/min)

- Motor magazina alata: Fanuc A 06 B-0235-B 000 (2,5 kW, 4000 o/min)

- Motor 4. osi B: Fanuc A 06 B-0266-B 100 (4,5 kW, 3000 o/min)

- Motor 5. osi C: Fanuc A 06 B-0236-B 100 (2,3 kW, 4000 o/min)

- Motor 8. osi X2: Fanuc A 06 B-0266-B 100 (4,5 kW, 3000 o/min)

- U motor 7. osi: Fanuc A 06 B-0213-B 400 (0,75 kW, 4000 o/min)

- Motor V-osi: Fanuc A 06 B-0216-B 400 (1,0 kW, 4000 o/min)

- Dodatni motor magazina: Fanuc A 06 B-216-B 400 (1,0 kW, 4000 o/min)

- Motor s ravnim spremnikom: Fanuc A 06 B-0235-B 100 (2,5 kW, 4000 o/min)

- Pumpa rashladne tekućine 1: Brinkmann BFS 238/70 (5,0 kW, 2900 o/min)

- Pumpa rashladne tekućine 2: Brinkmann TH 90/470-540 (3,3 kW, 2900 o/min)

- Pumpa za prljavu vodu: Brinkmann TAS 603/280-6156 (5,5 kW, 2900 okretaja u minuti)

- Pumpa za pištolj za pranje: Brinkmann TH 90/470-540 (3,3 kW, 2900 o/min)

- Motor s lamelnim filterom koji se sam čisti: Motovario P 63 B 4 (0,18 kW, 1360 o/min)

- Motor transportera strugotine: Bauer BS 06-74V/D 05 LA4/SP (0,25 kW, 1350 o/min)

- Motor hidraulične jedinice: Rexroth UPE5-4.00A10V5010ANT-H-1-025 (4,0 kW, 1390 o/min)

- Motor za odsisavanje kabine: Ziehl-Abegg RH 31 M-20K.5H.2R (0,75 kW, 2880 o/min)

- Motor transportne trake: SEW-Eurodrive R 47 DT 7104/AS B1 (290 Nm, 1380 o/min)

Uključena oprema:

Transporter strugotine, pomoćni magazin, sustav hlađenja, utovarivač obratka
