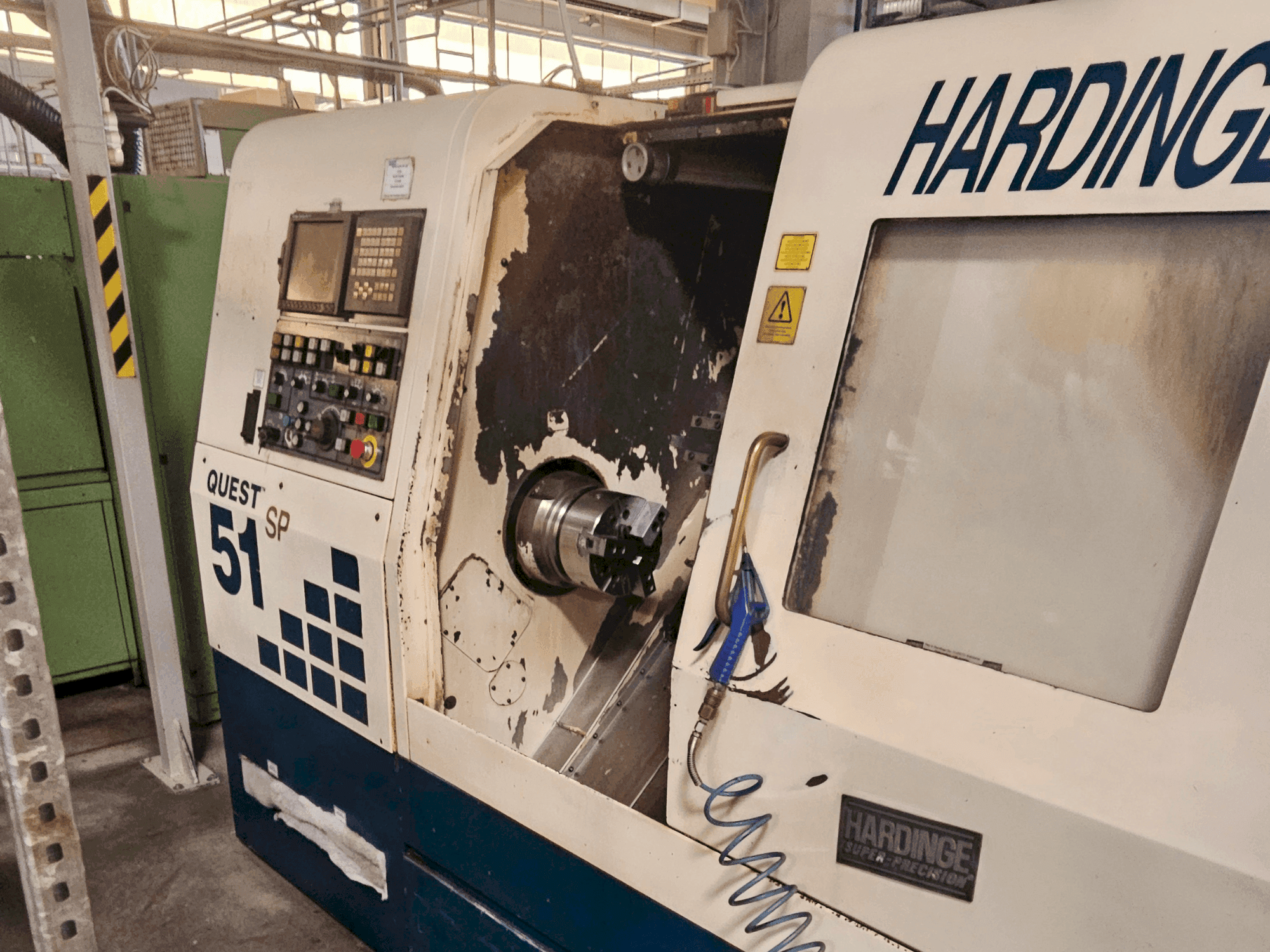

HARDINGE - Quest 51 SPRO-TUR-HAR-2001-00001

Dodatna oprema

• Brzi kontravršilac
• Hvatač dijelova
• Sučelje za pomicanje šipke

Prednosti stroja

Tehničke prednosti stroja

• Maks. Promjer tokarenja: 356 mm
• Prolazna rupa za šipku (okrugla stezna čahura): 51 mm, provrt vretena 60 mm
• Udaljenost između središta (z-pomak): 610 mm
• Motor pogonskog alata: 3,7 kw
• Brzi pomak: x = 1100 ipm / z = 1500 ipm
• Vrsta revolvera: vdi30, revolver s 12 okretaja za alate
• C-os i y-os: integrirane na glavnoj revolverskoj glavi vretena, omogućujući višeosnu obradu
• Sustav steznih čahura: uključene stezne čahure 20c
• 43750 sati snage

Dodatne informacije

Stroj još uvijek pod napajanjem / Osnovna oprema: za VDI 30 alate, 12 stanica/ Presjek dlijeta, kvadratni, maks. 25 mm/ Promjer drške dlijeta, maks. 40 mm/ Vrijeme prebacivanja (sa stanice na stanicu) 0,1 s/ Opremljen s 30 alata/ Promjer drške dlijeta s ER25 steznom čahurom 2-6 mm/ Pogonska snaga na vrhu alata: 3,7 kW/ Okretni moment na vrhu alata: 21,7 Nm/ Raspon brzine (u koracima od 1 o/min) 80-80 000/ Opcionalno: VDI 40 alati, 10 stanica/ Presjek dlijeta. Kvadratni, maks. 25 mm/ Promjer drške alata maks. 40 mm/ Vrijeme prebacivanja (od stanice do stanice) 0,35 s/ Opcionalno: pogonjeni VDI 40 alati u svim stanicama -/ Promjer drške alata s ER32 steznom čahurom 3 - 20 mm/ Pogonska snaga na vrhu alata: 5,6 kW/ Okretni moment na vrhu alata: 35,3 Nm/ Raspon brzine (u koracima od | o/min) 60-6000/ Konvencionalni Hardinge/ Tip revolverske glave T_ (inčni ili milimetarski) s logikom smjera, 10 ili 12 stanica/ Presjek drške alata, kvadratni, maks. 25 mm/ Promjer alata, maks. 40 mm/ Vrijeme prebacivanja (od stanice do stanice) 0,35 s/ Protuvreteno - s remenskim pogonom ili integriranim pogonom/ Glava vretena (ANSI)/ 16C stezna glava Okrugla (otvor) 42 mm/ Veličina čeljusne stezne glave 150 mm/ Stepenasta stezna glava (širina stezanja) 152,4 mm/ Snaga pogona pri 1500 o/min | Osnovna brzina 7,5 kW/ Okretni moment 47,7 Nm/ Raspon brzine (u koracima od | o/min) s remenskim pogonom i integriranom antenom 60-6000/ Hod, maks. 603,3 mm/ Maks. brzina puta 38 o/min/ Hidraulički kontravršilica s povratnom informacijom enkodera/ Maks. brzina puta 7,6 m/min/ Priključene težine/ Dimenzije stroja: Duljina (s kontravršilicom) 2758,5 mm/ Duljina (s protuvretenom) 3008,7 mm/ Duljina s opcijskim transporterom strugotine 3844,3 mm/ Dubina 1943,1 mm/ Visina 1905 mm/ Težina (cca.) 5552 kg
