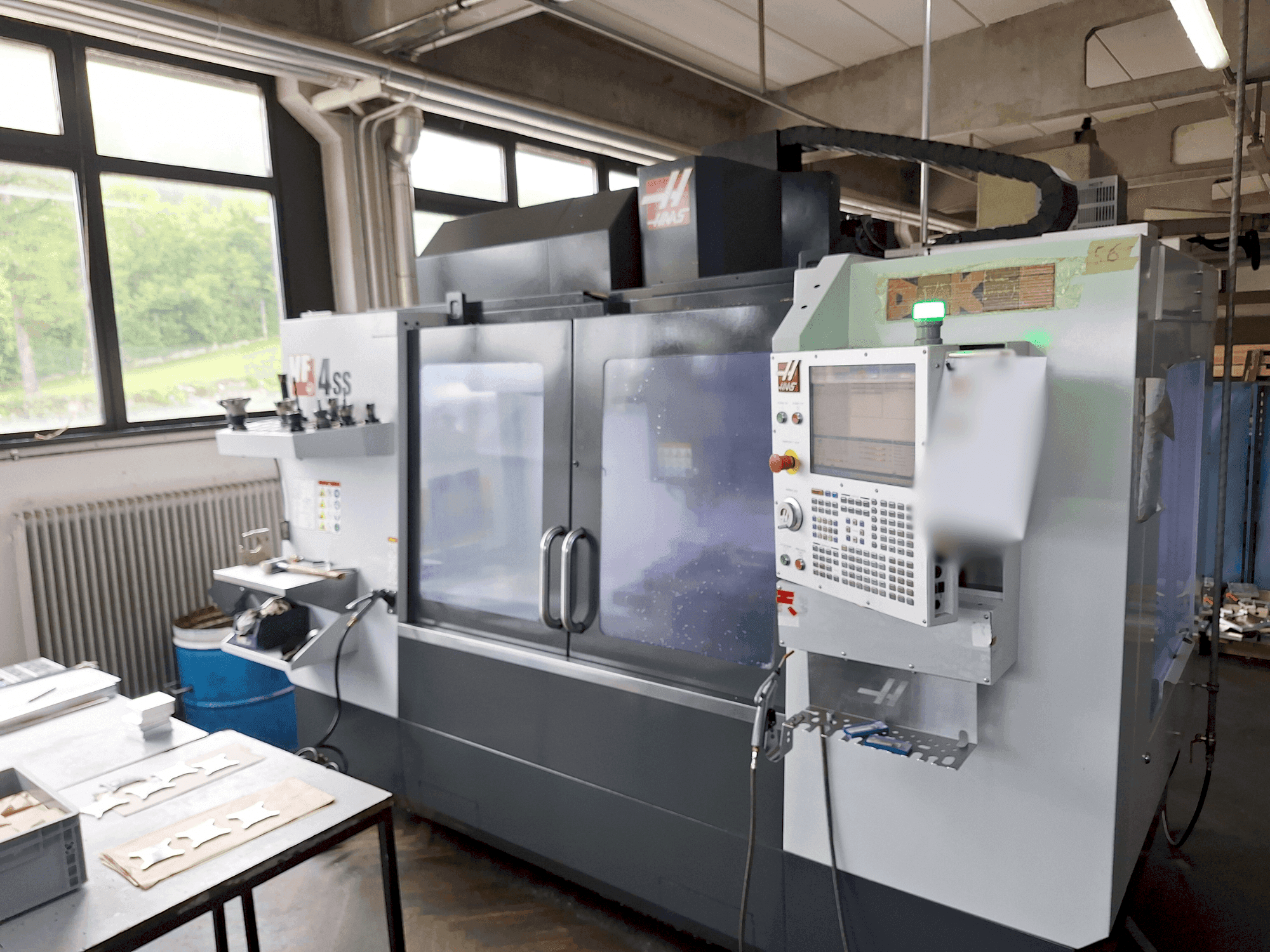

HAAS - VF-4SSSI-MIL-HAA-2019-00003

Opći podaci

• Masa stroja: 6260 KG

Glavni pogon

• Raspon brzina vretena: 12000 1/MIN
• Snaga motora vretena: 22.4 kw
• Konus alata: CT40, BT40, HSK-A63
• Broj osi: 3

Hodovi

• Os X Hodovi: 1270 mm
• Os X Posmična sila: 13723
• Os X Brzi hod: 35.6 m/min
• Os Y Hodovi: 508 mm
• Os Y Posmična sila: 13723 n
• Os Y Brzi hod: 35.6 m/min
• Os Z Hodovi: 635 mm
• Os Z Posmična sila: 17459 n
• Os Z Brzi hod: 35.6 m/min

Stol

• Izvanjska duljina: 1321 mm
• Izvanjska širina: 495 mm
• Veličina T-utora: Width: 15.90 mm to 16.00 mm. Center distance: 80 mm
• Najmanji razmak između okomitoga vretena i stola: 107 mm
• Najveći razmak između okomitog vretena i stola: 742 mm
• Nosivost stola: 794 kg

Alat

• Dostupni utori: 30 + 1
• Najveća masa alata: 5.4 kg
• Najveći promjer alata: 127 mm
• Najveća duljina alata: 330 mm
