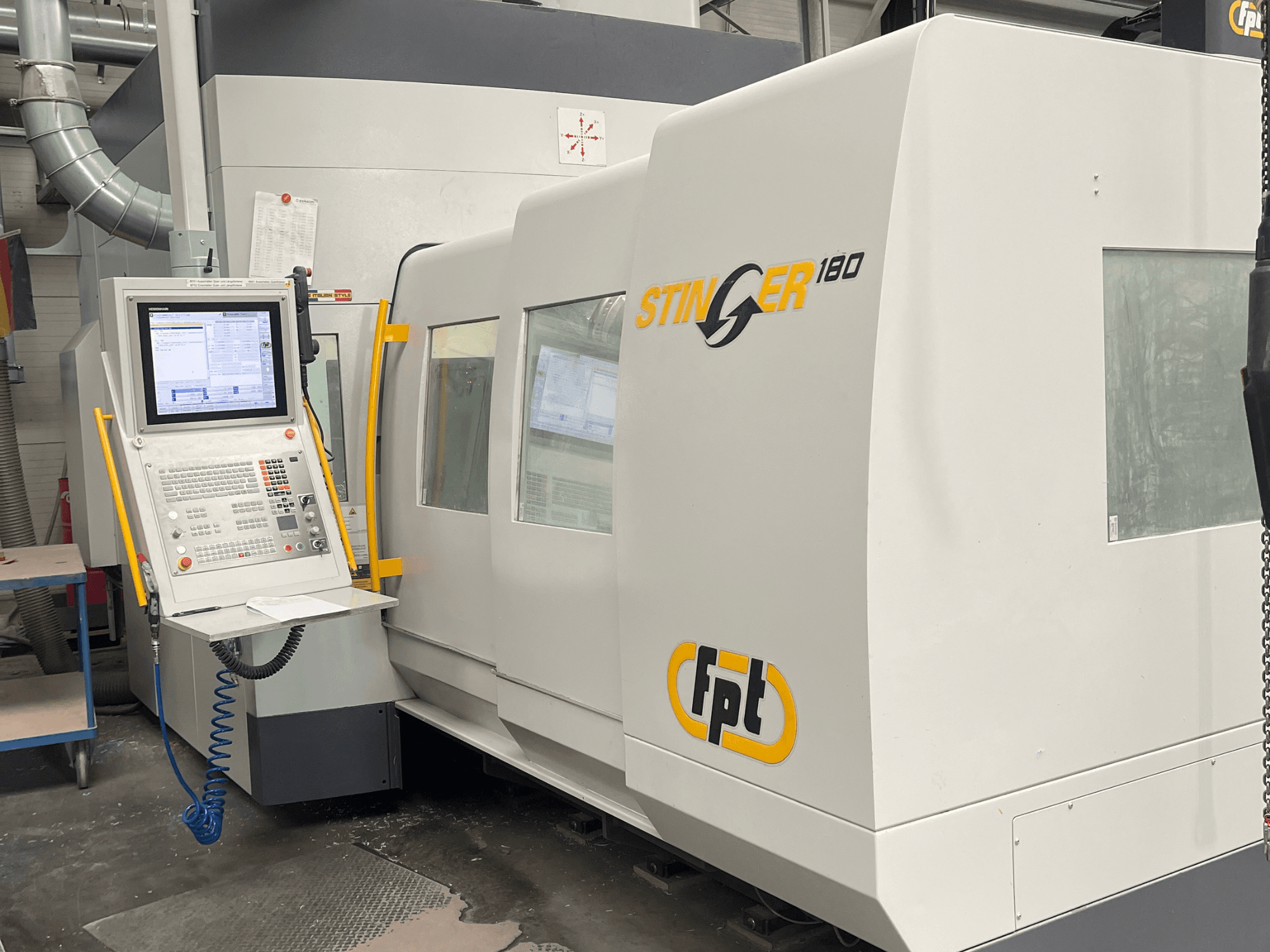

FPT - STINGER 180DE-MIL-FPT-2021-00001

- Maks. brzina interpolacijske osi: 35 m/min

- Instalirana snaga: 65 kVA

- Potrebna struja: 93 A

- Protok zraka pneumatskog sustava: 400 Nl/min

- Pneumatski radni tlak: 6 bara

- Duljina rotacijskog stola: 1200 mm

- Širina rotacijskog stola: 1000 mm

- Nosivost stola: 3000 kg (centralno i ravnomjerno raspoređeno)

- Udaljenost površine stola od prednjeg ruba vertikalnog vretena: 105 - 905 mm

- Maks. horizontalni razmak: 1430 mm

- Visina od poda do površine stola: 800 mm

- T-utori na stolu: 9 T-utora (središnji utor 18 mm H7, preostali 18 mm H11, razmak 100 mm)

- Rezolucija pozicioniranja stola: 0,0001°

- Brza brzina rotacije stola: 7200 °/min (20 o/min)

- Moment stezanja stola: 7500 Nm

- Točnost pozicioniranja stola P: 8 sekundi

- Točnost ponovljivosti tablice Ps: 4 sekunde

- CNC upravljačka jedinica: HEIDENHAIN TNC 640 (19" TFT ravni zaslon u boji, 4 GB RAM-a, 32 GB SSD, sučelja: 1x RS-232-C, 2x Ethernet, 5x USB)

- Prijenosni ručni kotač: HEIDENHAIN HR520

- Vrsta vretena/glave: Automatska univerzalna glava s indeksiranjem od 0,001°, motor s direktnim pogonom, hlađenje tekućinom

- Konus vretena: HSK-A63 DIN 69893

- Brzina vretena: Do 18.000 okretaja u minuti

- Snaga vretena (S1/S6): 22 / 33 kW

- Okretni moment vretena (S1/S6): 84 / 128 Nm

- Raspon zakretanja glave po osi A: +/- 185°

- Maksimalna brzina glave A-osi: 30 o/min

- Moment stezanja glave na osi A: 1400 Nm

- Maksimalni dostupni okretni moment na osi A glave: 410 Nm (302 ft lb)

- Maksimalni dostupni okretni moment osi stola: 2500 Nm (1844 ft lb)

- Izmjenjivač alata: Lančani izmjenjivač alata, 60 alata, vertikalni položaj

- Maks. duljina alata: 300 / 350 mm

- Maks. promjer alata: 75 mm

- Maks. težina alata: 10 kg

- Laserska sonda: RENISHAW softverski sustav za laserske sonde (maksimalni promjer alata 180 mm)

- Mjerna sonda za obratke: RENISHAW RMP40M radio sonda s LP2 (duljina 100 mm, promjer 6 mm) i RMI-Q prijemnikom

- Sustav rashladne tekućine: Unutarnji (30 bara, 10 l/min) i vanjski (30 bara, 40 l/min) dovod rashladne tekućine, kapacitet spremnika 800 l, filteri 80/60 mikrona

- Dovod unutarnjeg zraka: Brzi unutarnji komprimirani zrak kroz vreteno (do 24 000 okretaja u minuti)

- Transporter za strugotine: 2 ugrađena pužna transportera s pražnjenjem s desne strane

- Senzor vibracija: SRV senzor za detekciju sudara i preopterećenja vibracijama
